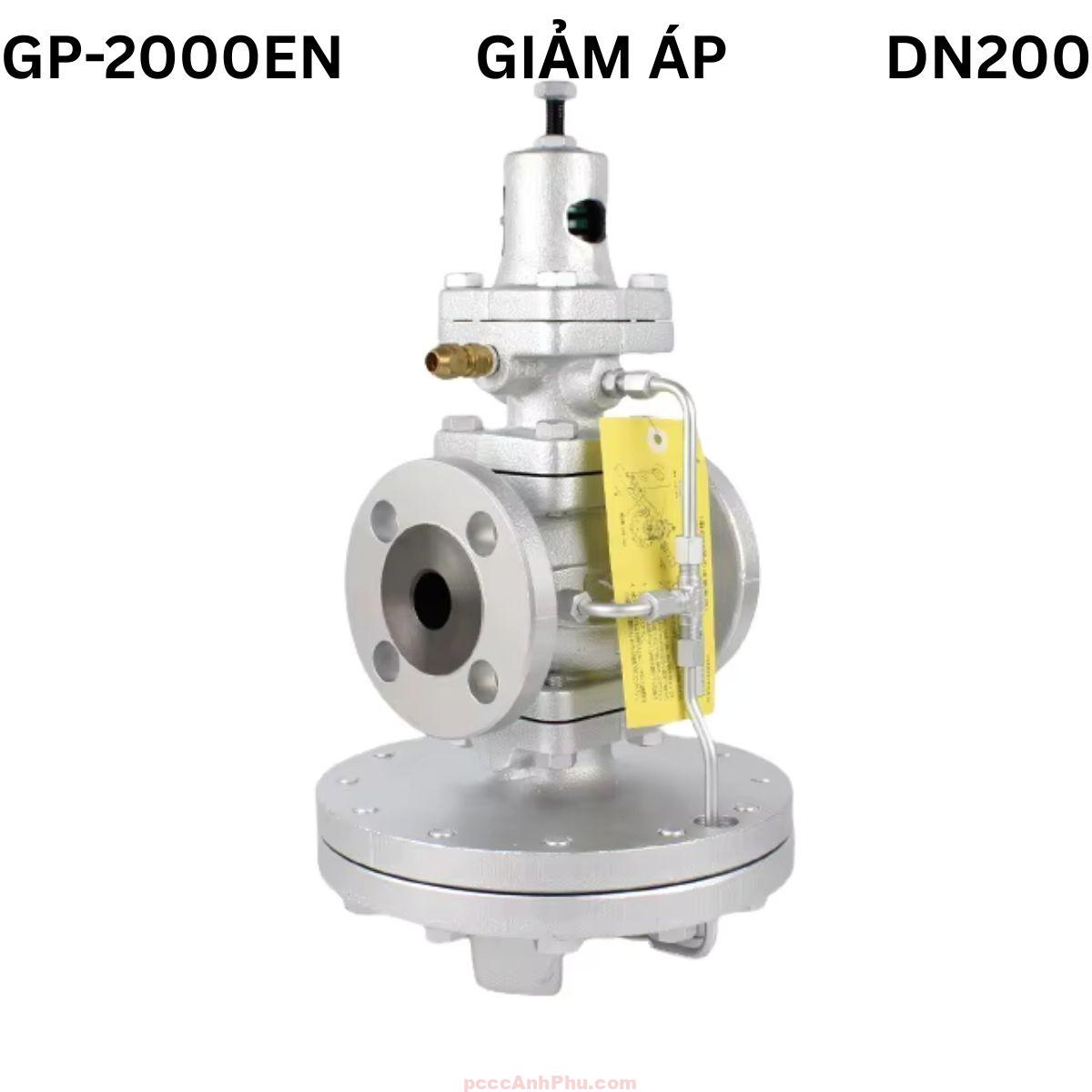

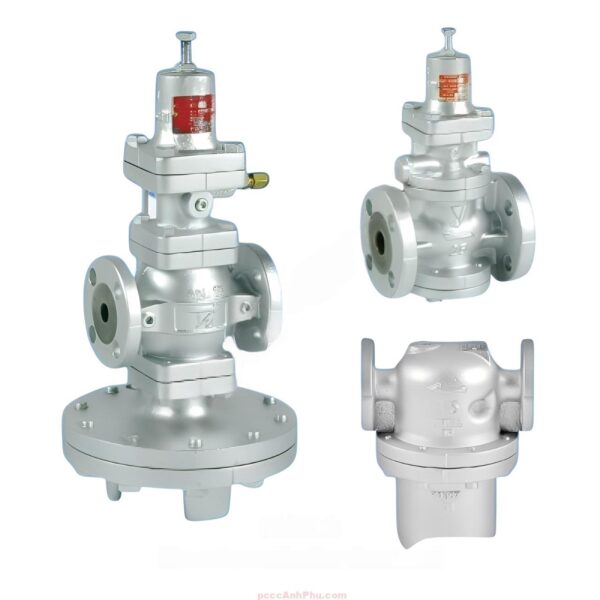

Van giảm áp Yoshitake GP-2000EN DN200

Giới thiệu sản phẩm

Van giảm áp hơi Yoshitake GP-2000EN DN200 là model điều áp công nghiệp cỡ lớn nhất của dòng EN PN25, được thiết kế cho hệ thống hơi trung tâm, nhà máy nhiệt điện và các khu công nghiệp có nhu cầu lưu lượng cực lớn. Van sử dụng cơ chế pilot-operated diaphragm type – điều khiển gián tiếp bằng màng phản hồi, giúp duy trì áp suất đầu ra ổn định, chính xác và phản ứng nhanh trước biến động tải.

Dải áp làm việc từ 0.1 đến 2.0 MPa, áp ra điều chỉnh 0.02 – 1.4 MPa, chịu nhiệt đến 220 °C. Kích thước DN200 đảm bảo lưu lượng hơi khổng lồ mà vẫn giữ được độ ổn định áp suất đầu ra. Cấu trúc thân gang dẻo đúc dày kết hợp với cụm pilot và van chính inox 316 mang lại độ bền, khả năng chống ăn mòn và độ kín tuyệt đối trong suốt thời gian vận hành.

Kết nối mặt bích EN PN25 cho khả năng chịu áp cao và kín khít tuyệt đối. Mỗi sản phẩm đều được kiểm định theo chuẩn ANSI Class IV về độ rò rỉ và tuổi thọ làm việc, đảm bảo vận hành an toàn và hiệu suất cao trong mọi điều kiện công nghiệp.

Xem đầy đủ các sản phẩm: van chiết áp.

Cấu tạo tổng quan

Yoshitake GP-2000EN DN200 được chế tạo với cấu trúc hai tầng – pilot và van chính – kết hợp với màng phản hồi để tạo thành vòng điều khiển kín. Mỗi chi tiết được gia công chính xác bằng thép không gỉ, đảm bảo khả năng chịu nhiệt và chống ăn mòn cao trong môi trường hơi bão hòa.

Thành phần	Vật liệu	Chức năng
Thân van (Body)	Gang dẻo (Ductile cast iron)	Chịu áp và nhiệt, bảo vệ cụm pilot bên trong.
Van chính (Main valve)	Thép không gỉ (Stainless steel)	Điều tiết lưu lượng hơi, duy trì áp ra ổn định.
Ghế van (Valve seat)	Thép không gỉ	Tạo độ kín cao, giảm rò rỉ và hao nhiệt.
Van pilot (Pilot valve)	Thép không gỉ	Điều khiển áp trung gian tác động lên màng điều khiển.
Màng điều khiển (Diaphragm)	Thép không gỉ	Phản ứng với áp suất ra, điều chỉnh độ mở van chính.
Ống cảm biến áp (Sensing pipe)	Đồng Ø8 × 2 m	Dẫn tín hiệu áp suất từ đầu ra về buồng pilot.
Bu-lông và đai ốc	Thép mạ kẽm	Liên kết kết cấu, đảm bảo độ kín và chịu rung cao.

Nguyên lý hoạt động

Khi hơi cao áp đi vào cửa inlet, một phần được dẫn đến buồng pilot. Pilot mở khe nhỏ để tạo áp trung gian tác động lên màng điều khiển, đẩy van chính mở cho hơi đi qua. Khi áp ra đạt mức cài đặt, áp phản hồi qua ống cảm biến làm pilot đóng dần, giữ áp ổn định.

Nếu áp ra giảm, pilot mở rộng hơn để tăng lượng hơi vào buồng màng, đẩy van chính mở lớn bù lưu lượng. Quá trình này diễn ra liên tục và tự điều chỉnh liên hoàn, đảm bảo áp suất ra luôn ổn định dưới mọi tải.

  SƠ ĐỒ NGUYÊN LÝ HOẠT ĐỘNG VAN GIẢM ÁP HƠI YOSHITAKE GP-2000EN DN200
 ┌──────────────────────────────────────────────────────────────┐
 │                     ĐƯỜNG HƠI ÁP CAO (INLET)                │
 │                              │                              │
 │                              ▼                              │
 │                       ┌──────────────┐                      │
 │                       │ VAN CHÍNH  │                      │
 │                       │(Main Valve) │◄───────────────┐     │
 │                       └──────────────┘                │     │
 │                              │                        │     │
 │                         HƠI GIẢM ÁP                   │     │
 │                        (OUTLET) ───────────────────────┘     │
 │                                                            │
 │                 ┌────────────────────────────┐              │
 │                 │ VAN PILOT                 │              │
 │                 │(Pilot Control Valve)      │              │
 │                 └───────────┬────────────────┘              │
 │                             │                               │
 │                       ┌───────────┐                        │
 │                       │ MÀNG      │◄────ỐNG CẢM BIẾN──────┘
 │                       │(Diaphragm)│
 │                       └───────────┘
 │                              ▲
 │                       ÁP SUẤT PHẢN HỒI
 └──────────────────────────────────────────────────────────────┘

Sơ đồ thể hiện chu trình phản hồi kín giữa pilot, màng và van chính. Khi áp ra tăng, pilot đóng để giảm hơi; khi áp ra giảm, pilot mở để bổ sung. Cơ chế tự điều chỉnh liên tục này giúp giữ áp suất ra ổn định và giảm rung trong đường ống hơi.

Ưu điểm nổi bật

Độ ổn định cao: Hệ thống pilot và màng phản hồi lớn đem lại phản ứng nhanh và chính xác.

Chịu áp cao: Thiết kế EN PN25 giúp van làm việc ổn định ở áp đến 2.0 MPa.

Kín khít tuyệt đối: Van chính và ghế van inox đạt chuẩn ANSI Class IV, rò rỉ ≈ 0 %.

Chống ăn mòn: Cụm pilot và màng bằng inox chịu nhiệt cao, bền bỉ trong môi trường ẩm hơi.

Lưu lượng lớn: Đường chảy mượt, tổn hao áp thấp, phù hợp các tuyến hơi chính công suất cao.

Bền vững lâu dài: Hoạt động ổn định nhiều năm, ít bảo dưỡng và hiệu quả năng lượng cao.

Ứng dụng tiêu biểu

GP-2000EN DN200 được dùng rộng rãi trong các hệ thống hơi công nghiệp lớn như nhiệt điện, giấy, hóa chất và nhà máy thực phẩm. Van đóng vai trò trung tâm trong việc ổn định áp suất hệ hơi chính, bảo vệ thiết bị hạ lưu và giảm hao tổn năng lượng.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra chiều mũi tên trên thân van để lắp đúng hướng dòng hơi.

Bước 2: Làm sạch đường ống, loại bỏ bụi và rỉ trước khi lắp đặt.

Bước 3: Kết nối mặt bích EN PN25 với gioăng graphite chịu nhiệt, siết bu-lông chéo đều.

Bước 4: Gắn ống cảm biến áp ở đoạn ống thẳng sau van 1 – 2 m, tránh gần co hoặc van chặn.

Bước 5: Mở nguồn hơi từ từ và điều chỉnh vít pilot cho đến khi áp ra ổn định.

Bước 6: Kiểm tra định kỳ 6 tháng/lần, vệ sinh pilot, thay gioăng và bôi mỡ chịu nhiệt cho các bề mặt trượt.

Thực hiện đúng quy trình giúp van giảm áp Yoshitake GP-2000EN DN200 hoạt động ổn định nhiều năm, giữ áp suất chính xác, tối ưu hiệu suất và bảo vệ toàn bộ hệ thống hơi công nghiệp.
