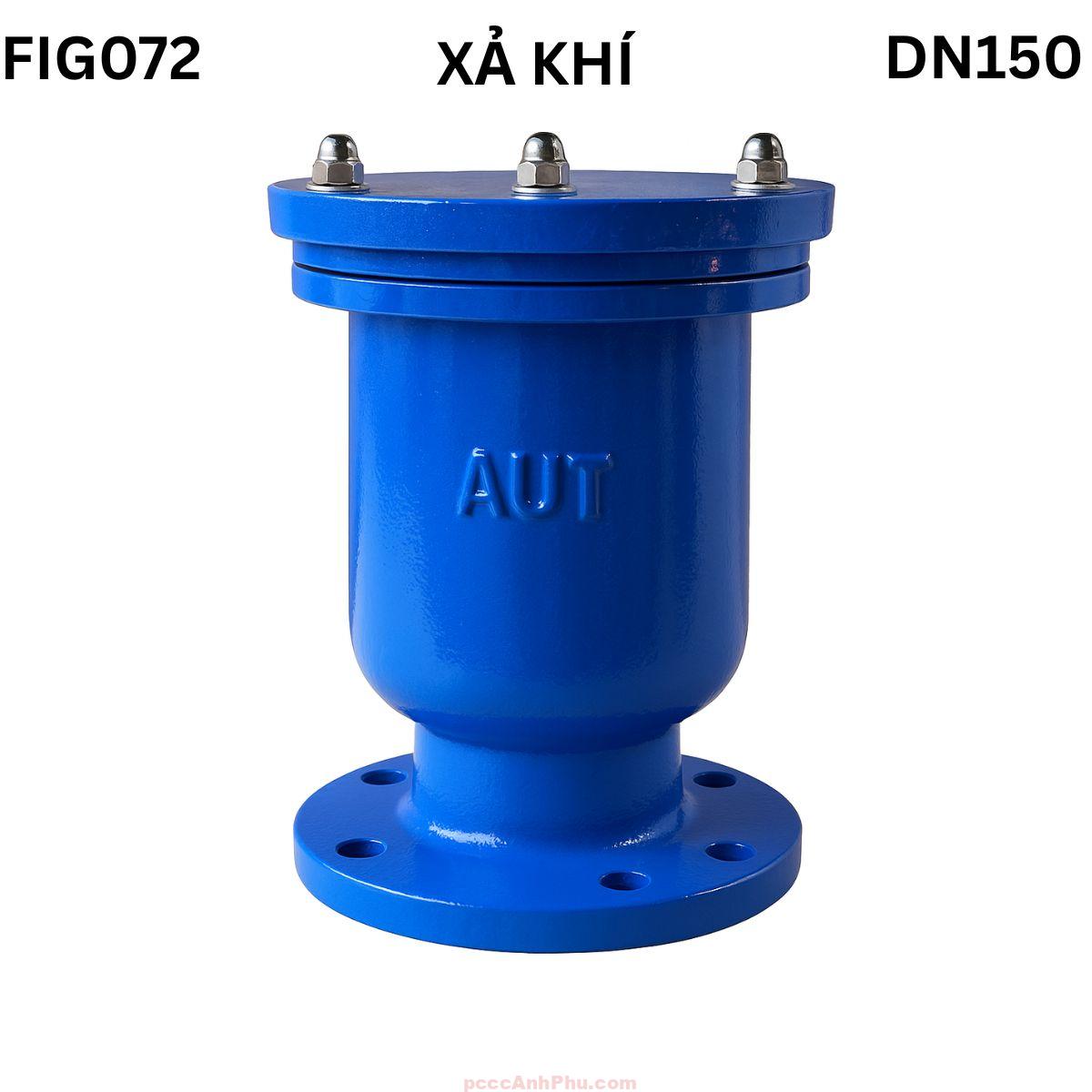

Giới thiệu van xả khí AUT FIG072 DN150 Malaysia
Van xả khí AUT FIG072 DN150 Malaysia là dòng van mặt bích đơn cầu có kích thước lớn, được thiết kế chuyên biệt để loại bỏ khí tích tụ trong các hệ thống ống cấp nước, công nghiệp và phòng cháy chữa cháy quy mô lớn. Khi khí tồn đọng trong đường ống, nó gây ra dao động áp suất, làm giảm lưu lượng và tạo nguy cơ búa nước. Van AUT FIG072 DN150 hoạt động hoàn toàn tự động: khi có khí, van mở để thoát khí ra ngoài; khi nước chiếm đầy khoang, van đóng kín, giúp hệ thống vận hành ổn định, an toàn và duy trì áp lực đều đặn.
Sản phẩm được sản xuất tại Malaysia theo tiêu chuẩn quốc tế như ISO, ANSI B16.5 và EN1092-2. Thân van được đúc bằng gang cầu GGG50 có độ bền cơ học cao, phủ lớp epoxy tĩnh điện dày 250 micron chống ăn mòn. Bi nổi làm từ nhựa ABS hoặc EPDM có khả năng chịu va đập, chống bám cặn và hoạt động ổn định trong môi trường nước sạch. Gioăng EPDM đàn hồi tốt, đảm bảo độ kín tuyệt đối khi van đóng. AUT FIG072 DN150 phù hợp với hệ thống áp lực PN10–PN16 và được sử dụng phổ biến trong trạm bơm, nhà máy xử lý nước và hệ thống PCCC trung tâm.
Xem đầy đủ các sản phẩm: van xả khí mặt bích
Cấu tạo tổng quan của van AUT FIG072 DN150
Van AUT FIG072 DN150 có cấu tạo cơ học gồm thân, nắp, cốc, bi nổi, đệm kín, vòng gioăng và hệ thống bulong inox A2-70 cố định. Thân và nắp được đúc liền khối từ gang cầu GGG50 giúp chịu được áp lực và nhiệt độ cao. Bên trong khoang van có bi nổi nhẹ bằng ABS hoặc EPDM, di chuyển tự do trong khoang dẫn hướng. Khi áp suất thay đổi, bi nổi sẽ tự động đóng mở theo mực nước. Ron EPDM có độ đàn hồi cao giúp tạo độ kín hoàn toàn, chống rò nước. Bulong và đai ốc inox chống gỉ giúp van duy trì kết cấu ổn định trong môi trường ẩm ướt.
Khoang van được thiết kế thông thoáng, giúp khí thoát dễ dàng và không gây cản trở dòng nước. Mặt bích được gia công chuẩn PN16, dễ dàng lắp đặt với các hệ thống ống gang, ống thép hoặc HDPE. Lớp phủ epoxy mịn màu xanh dày 250 micron bảo vệ toàn bộ bề mặt khỏi tác động oxy hóa và ăn mòn. Nhờ kết cấu chắc chắn, AUT FIG072 DN150 có thể vận hành ổn định lâu dài trong điều kiện làm việc liên tục, áp lực cao và lưu lượng lớn.
| STT | Bộ phận | Vật liệu |
|---|---|---|
| 1 | Thân (Body) | Gang cầu GGG50 phủ epoxy |
| 2 | Cốc (Cup) | Gang cầu GGG50 |
| 3 | Bi nổi (Floating Ball) | ABS hoặc EPDM |
| 4 | Đệm kín (Seal) | EPDM |
| 5 | Nắp (Cover) | Gang cầu GGG50 |
| 6 | Gioăng (Gasket) | Inox A2-70 |
| 7 | Bulong (Bolt) | Inox A2-70 |
| 8 | Nắp bụi (Dust Cover) | Gang cầu GGG50 |
| 9 | Vòng đệm (Seal Ring) | EPDM |
Nguyên lý hoạt động của van xả khí DN150
Van AUT FIG072 DN150 hoạt động dựa trên sự chênh lệch áp suất giữa khí và nước trong hệ thống. Khi khí tích tụ ở điểm cao, áp suất khí làm mực nước trong buồng van hạ xuống, khiến bi nổi rơi khỏi vị trí đóng và mở lỗ thoát khí. Không khí thoát ra qua lỗ xả trên nắp van cho đến khi nước tràn vào khoang. Khi nước dâng lên, bi nổi nổi lên, ép sát vào ron EPDM, đóng kín hoàn toàn lỗ thoát khí. Quá trình này diễn ra liên tục và hoàn toàn tự động, không cần sự can thiệp của con người.
Nhờ thiết kế đơn cầu, AUT FIG072 DN150 có khả năng thoát khí nhanh và phản ứng linh hoạt với sự thay đổi áp lực trong đường ống. Cơ chế này giúp ngăn chặn búa nước, tránh rung động ống và bảo vệ các thiết bị như bơm, đồng hồ áp, van chặn khỏi áp lực đột ngột. Van không tạo tiếng ồn, vận hành êm, phù hợp cho hệ thống ống lớn hoạt động liên tục với tải cao.
Ưu điểm nổi bật của van xả khí AUT FIG072 DN150
Thiết kế tối ưu cho hệ thống lớn
Kích thước DN150 phù hợp với đường ống chính trong hệ thống cấp nước và PCCC. Khoang van lớn cho phép lưu lượng khí được xả nhanh, đảm bảo áp suất trong đường ống luôn ổn định. Thiết kế mặt bích chuẩn giúp kết nối chắc chắn, hạn chế rung động khi vận hành.
Chịu áp và chống ăn mòn vượt trội
Thân gang cầu GGG50 kết hợp lớp epoxy tĩnh điện dày 250 micron giúp van chịu được áp lực PN16 và chống ăn mòn hiệu quả. Các chi tiết bulong inox A2-70 và ron EPDM đảm bảo độ bền và khả năng chịu ẩm, hóa chất nhẹ.
Vận hành hoàn toàn tự động
Van làm việc dựa trên chênh lệch áp suất, không cần cấp điện hoặc điều khiển cơ khí. Khi có khí, van tự mở; khi nước chiếm khoang, van tự đóng kín. Cơ chế này giúp tiết kiệm năng lượng và giảm chi phí vận hành.
Độ kín tuyệt đối, không rò nước
Ron EPDM có độ đàn hồi cao giúp đóng kín tuyệt đối khi van ngừng xả khí. Bề mặt ghế van và bi nổi được gia công chính xác, đảm bảo nước không rò rỉ dù hệ thống hoạt động ở áp lực cao.
Dễ bảo trì, tuổi thọ dài
Cấu trúc đơn giản, ít chi tiết chuyển động giúp van ít hư hỏng và dễ bảo dưỡng. Khi cần kiểm tra, chỉ cần tháo nắp trên để vệ sinh bi nổi, ron và khoang van mà không cần tháo rời khỏi hệ thống ống.
Ứng dụng thực tế của van xả khí DN150
Van AUT FIG072 DN150 được sử dụng phổ biến trong hệ thống cấp nước công nghiệp, nhà máy xử lý nước, trạm bơm tăng áp, hệ thống làm mát và phòng cháy chữa cháy trung tâm. Trong hệ thống PCCC, van đảm nhiệm việc loại bỏ khí trong ống chính, đảm bảo áp lực ổn định và ngăn búa nước khi bơm khởi động. Trong công nghiệp, van giúp duy trì lưu lượng đều, giảm rung động và bảo vệ thiết bị hạ lưu khỏi áp lực đột ngột.
Nhờ kích thước lớn và khả năng chịu áp cao, AUT FIG072 DN150 đặc biệt phù hợp với các tuyến ống dài hoặc trạm bơm chính của hệ thống cấp nước đô thị. Sản phẩm hoạt động ổn định trong dải áp PN10–PN16, nhiệt độ làm việc đến 80°C, phù hợp với nước sạch, nước kỹ thuật và nước có khoáng nhẹ.
Hướng dẫn lắp đặt và vận hành
Lắp đặt đúng vị trí
Van nên được lắp ở điểm cao nhất của hệ thống, nơi khí dễ tích tụ. Hướng mũi tên trên thân phải trùng với chiều dòng nước. Kiểm tra bề mặt bích, đặt gioăng đúng kích thước và siết đều bulong inox theo hình sao. Không siết quá chặt để tránh biến dạng mặt bích hoặc nứt thân.
Kiểm tra khi vận hành
Sau khi lắp đặt, mở nguồn nước từ từ để kiểm tra khả năng thoát khí. Trong giai đoạn đầu, khí sẽ được xả ra ngoài cho đến khi nước đầy khoang, khi đó van sẽ đóng kín. Nếu thấy rò nước nhẹ, siết đều bulong để tăng độ kín. Van hoạt động hoàn toàn tự động, không cần điều chỉnh.
Bảo trì định kỳ
Kiểm tra van định kỳ 6–12 tháng/lần. Làm sạch khoang, bi nổi và ron bằng nước sạch. Nếu ron EPDM bị lão hóa hoặc bi nổi bị mòn, thay thế kịp thời. Khi bảo dưỡng, đảm bảo hệ thống đã được xả áp hoàn toàn. Không dùng hóa chất mạnh để vệ sinh để bảo vệ lớp phủ epoxy. Bảo trì đúng kỹ thuật giúp AUT FIG072 DN150 vận hành ổn định, kéo dài tuổi thọ và duy trì hiệu suất xả khí tối đa.
