Van xả khí AUT FIG073 DN50

Van xả khí AUT FIG073 DN50 Malaysia

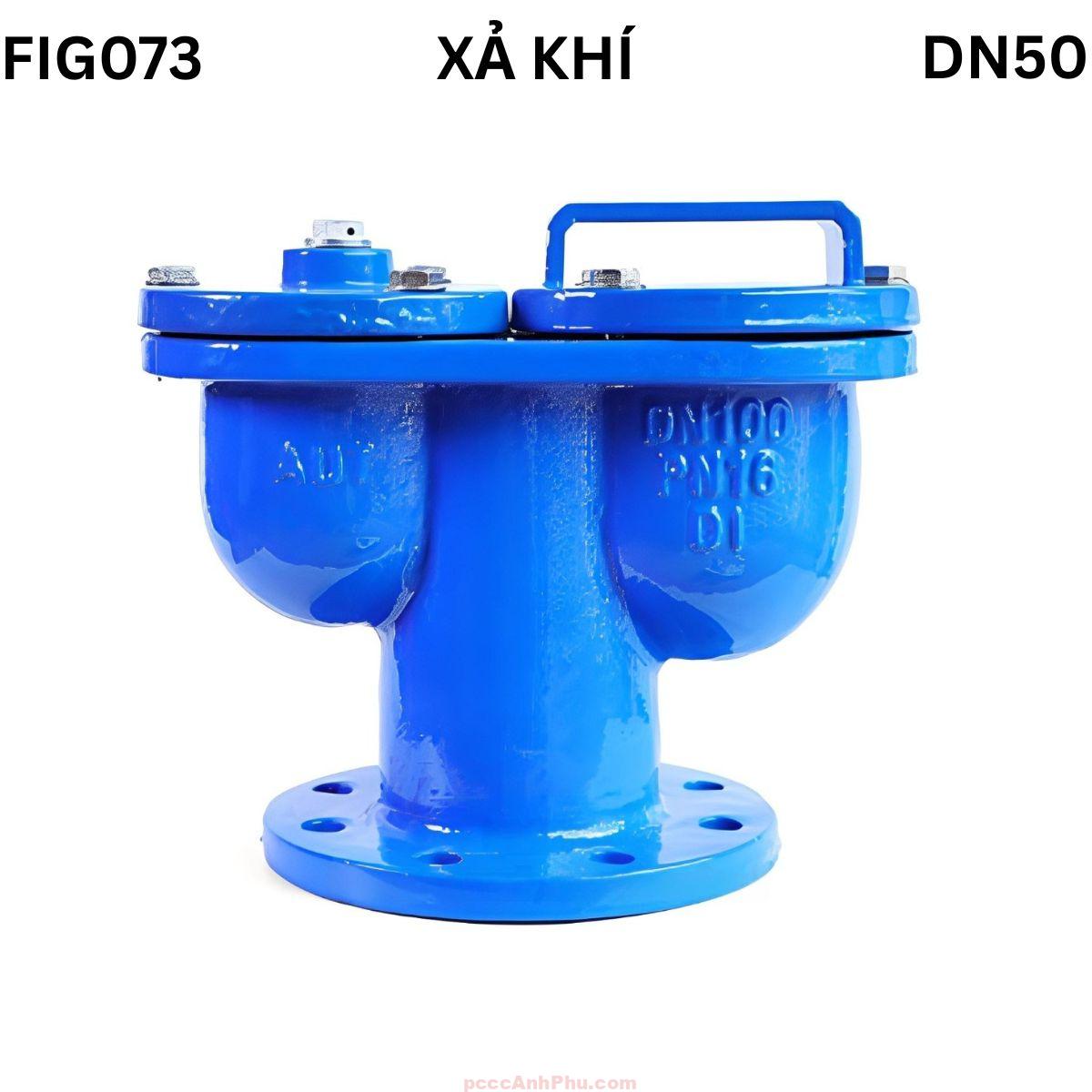

Van xả khí AUT FIG073 DN50 Malaysia là dòng van xả khí hai cầu (Double Sphere Air Valve) được sử dụng phổ biến trong các hệ thống cấp nước, tưới tiêu và PCCC cỡ vừa – lớn. Với kích thước DN50 (2 inch) và kết nối mặt bích tiêu chuẩn PN10–PN16, van giúp loại bỏ nhanh không khí tích tụ trong đường ống, duy trì áp lực ổn định và giảm thiểu hiện tượng búa nước. Đây là model được sản xuất tại Malaysia theo tiêu chuẩn quốc tế, nổi bật về hiệu năng, độ kín và độ bền lâu dài.

Van được thiết kế theo tiêu chuẩn ISO Standard, với cấu trúc mặt bích ANSI B16.5 / BS 4504 / EN 1092-2, đảm bảo tương thích hoàn toàn với các hệ thống ống nước, ống gang hoặc ống thép hiện nay. Áp suất làm việc danh định của FIG073 DN50 là 1.6 MPa, chịu được thử áp suất vỏ 24 bar và thử kín ghế 17.6 bar, giúp van hoạt động an toàn trong các mạng ống áp lực cao hoặc cột áp lớn.

Cấu trúc hai cầu của FIG073 DN50 cho phép vừa thoát khí nhanh khi nạp nước, vừa duy trì khả năng xả khí liên tục trong quá trình vận hành. Sự kết hợp này làm giảm tổn thất áp lực, tăng hiệu quả vận hành và bảo vệ đường ống, đặc biệt ở những hệ thống có chiều dài tuyến ống lớn hoặc thay đổi cao độ liên tục.

Xem đầy đủ các sản phẩm: van xả khí mặt bích

Cấu tạo chi tiết và vật liệu chế tạo

AUT FIG073 DN50 có thiết kế hai khoang xả khí tách biệt, mỗi khoang đều được trang bị một phao nổi hoạt động độc lập, đảm bảo xả khí hiệu quả trong cả hai giai đoạn: nạp và vận hành. Thân và nắp van được đúc từ gang cầu GGG50 có độ bền cơ học cao, khả năng chịu áp và chống ăn mòn vượt trội. Lớp sơn phủ epoxy tĩnh điện bên ngoài dày 250–300 µm giúp bảo vệ bề mặt khỏi tác động của tia UV và môi trường ẩm.

Phao nổi kép được làm từ ABS hoặc EPDM, có khả năng nổi nhanh, chống mài mòn và chịu được nhiệt độ lên đến 80°C. Gioăng làm kín NBR/EPDM đảm bảo khả năng đóng kín tuyệt đối, không rò khí hay rò nước dù hoạt động trong áp suất cao. Hệ thống bu-lông, ốc vít và vòng đệm làm từ inox SS201 và thép mạ kẽm, vừa bền chắc vừa dễ bảo trì.

Thiết kế của FIG073 DN50 tuân thủ nguyên tắc đối xứng, giảm rung chấn và phân tán lực đều lên các điểm bắt bích. Đường thoát khí được bố trí hợp lý, cho phép luồng khí đi ra nhanh mà không tạo tiếng ồn hay làm gián đoạn dòng nước. Mỗi chi tiết đều được gia công chính xác theo tiêu chuẩn châu Âu, đảm bảo độ kín khít và độ đồng tâm hoàn hảo khi lắp đặt.

Nguyên lý hoạt động

Khi bắt đầu nạp nước vào hệ thống, buồng khí lớn của FIG073 DN50 mở ra để thoát nhanh lượng khí bị nén trong đường ống. Khi nước dâng đầy, phao lớn nổi lên, đóng kín cửa thoát khí. Trong suốt quá trình vận hành, buồng nhỏ tiếp tục làm việc, loại bỏ liên tục lượng khí nhỏ còn sót lại giúp dòng nước di chuyển đều, không tạo bong bóng hay rung áp.

Khi dừng bơm hoặc xả nước, van tự động mở để đưa không khí vào đường ống, tránh hiện tượng chân không làm sập ống hoặc bóp méo vật liệu. Nhờ cơ chế hai phao hoạt động độc lập, van FIG073 DN50 duy trì hiệu suất ổn định và giảm tối đa dao động áp lực. Thiết kế này đặc biệt hiệu quả cho các tuyến ống dài hoặc ống dốc, nơi khí dễ bị kẹt tại các điểm cao.

Toàn bộ quá trình diễn ra tự động, không cần can thiệp thủ công. Hệ thống phao nổi hoạt động nhạy bén giúp phản ứng nhanh với mọi thay đổi trong áp suất và mực nước. Vì vậy, FIG073 DN50 luôn giữ được khả năng thoát khí ổn định và an toàn trong thời gian dài.

Ưu điểm nổi bật

Ưu điểm lớn nhất của AUT FIG073 DN50 là khả năng xả khí nhanh gấp đôi so với van một cầu thông thường nhờ cấu trúc hai buồng độc lập. Thiết kế thông minh này giúp vừa thoát khí khi khởi động, vừa duy trì xả liên tục trong vận hành mà không gây rò nước. Thân gang cầu GGG50 chắc chắn, lớp phủ epoxy bền màu giúp chống oxy hóa và kéo dài tuổi thọ lên tới hơn 10 năm.

Van có kết cấu gọn, dễ lắp đặt, tương thích với mặt bích tiêu chuẩn PN10–PN16. Gioăng cao su NBR/EPDM đàn hồi cao đảm bảo độ kín tuyệt đối. Cơ cấu phao ABS hoạt động êm ái, không gây rung và không bị kẹt khi có cặn bẩn nhẹ trong nước. Van vận hành tự động hoàn toàn, không cần cấp điện hay thao tác cơ học, giúp giảm chi phí vận hành và bảo trì.

Đặc biệt, FIG073 DN50 hoạt động ổn định cả khi lắp ngoài trời hoặc trong môi trường độ ẩm cao. Nhờ các chi tiết bằng inox và đồng mạ kẽm, van có khả năng chống gỉ và chịu ăn mòn tốt, phù hợp cho các khu công nghiệp, nhà máy xử lý nước, trạm bơm hoặc hệ thống PCCC.

Nhược điểm và khuyến nghị sử dụng

Vì là loại hai cầu nên trọng lượng và kích thước của FIG073 DN50 lớn hơn so với van xả khí đơn (FIG072). Điều này yêu cầu không gian lắp đặt đủ rộng và vị trí bích cố định vững chắc. Trong hệ thống áp lực cao trên 16 bar hoặc môi trường có hóa chất, cần chọn loại vật liệu đặc biệt hơn. Ngoài ra, FIG073 DN50 chỉ nên lắp ở vị trí cao nhất của tuyến ống để phát huy tối đa hiệu quả xả khí.

Trong trường hợp hệ thống chứa nhiều cặn, nên lắp thêm lọc đầu nguồn để bảo vệ phao và bề mặt gioăng. Bảo trì định kỳ giúp tăng tuổi thọ van, tránh tình trạng kẹt phao hoặc giảm độ kín. Van nên được kiểm tra hoạt động ít nhất mỗi 6 tháng, vệ sinh và thay gioăng khi có dấu hiệu lão hóa.

Ứng dụng thực tế của van xả khí AUT FIG073 DN50

Van FIG073 DN50 thường được sử dụng trong hệ thống cấp nước đô thị, trạm bơm, khu dân cư cao tầng, hệ thống tưới tiêu tự động và mạng PCCC. Ở các đường ống dài, van giúp giải phóng khí tích tụ, ổn định dòng chảy, tăng hiệu suất bơm và giảm chi phí điện năng. Trong hệ thống PCCC, van còn giúp đảm bảo nước luôn sẵn sàng trong ống mà không bị gián đoạn bởi bọt khí.

Đối với các công trình kỹ thuật hạ tầng hoặc nhà máy xử lý nước, FIG073 DN50 được lắp ở các vị trí đỉnh ống, khúc cua hoặc đầu ra của bơm. Đây là giải pháp tối ưu để giảm áp suất cục bộ, ngăn hiện tượng rung giật và kéo dài tuổi thọ toàn hệ thống ống. Nhờ độ bền cao và chi phí hợp lý, AUT FIG073 DN50 hiện là lựa chọn phổ biến trong các dự án nước quy mô trung bình tại Việt Nam.

Hướng dẫn lắp đặt và bảo trì

Khi lắp đặt, cần đặt van thẳng đứng với hướng xả khí lên trên. Bề mặt bích phải sạch, phẳng và có gioăng kín đúng tiêu chuẩn. Siết bulông đối xứng để tránh lệch tâm, tránh làm cong mặt bích hoặc rò nước. Sau khi lắp xong, vận hành thử bằng cách nạp nước từ từ để kiểm tra khả năng thoát khí và độ kín của van.

Trong quá trình sử dụng, cần kiểm tra định kỳ tình trạng phao, gioăng và buồng xả. Nếu thấy khí thoát yếu hoặc có rò nước nhẹ, cần vệ sinh khoang trong và thay thế gioăng mới. Với việc bảo trì định kỳ 6–12 tháng/lần, FIG073 DN50 có thể duy trì hiệu quả vận hành ổn định và tuổi thọ sử dụng trên 10 năm, đảm bảo an toàn cho toàn bộ tuyến ống cấp nước hoặc hệ thống PCCC.
