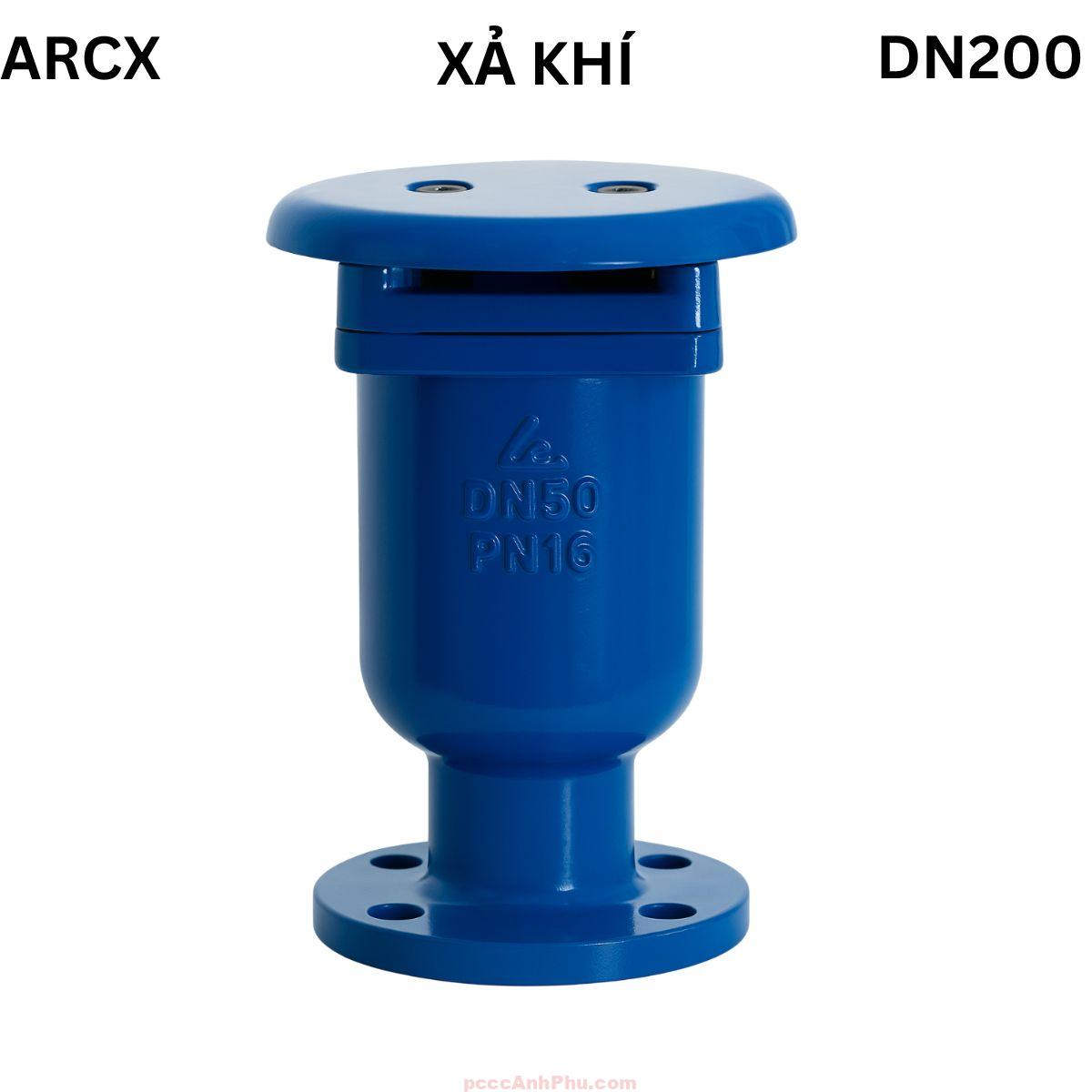

Van xả khí Shinyi ARCX-0200

Van xả khí kép Shinyi ARCX DN200 Việt Nam

Van xả khí kép Shinyi ARCX DN200 Việt Nam là thiết bị chuyên dùng để loại bỏ không khí và hơi trong các hệ thống đường ống cấp nước, xử lý nước và phòng cháy chữa cháy công nghiệp. Không khí tích tụ trong ống có thể gây gián đoạn dòng chảy, giảm hiệu suất bơm và tạo hiện tượng búa nước nguy hiểm. ARCX DN200 được thiết kế để giải quyết triệt để vấn đề đó bằng cơ chế hoạt động hoàn toàn tự động, đảm bảo áp lực và lưu lượng trong hệ thống luôn ổn định.

Model ARCX DN200 được sản xuất theo tiêu chuẩn BS EN 1074-4 và AWWA C512, có khả năng chịu áp lực làm việc đến PN25. Thân van làm từ gang cầu GGG50 phủ epoxy dày 250–300 µm, bi nổi inox 304, gioăng EPDM-70 chịu nhiệt và chống ăn mòn. Thiết kế hai buồng làm việc độc lập giúp xả khí nhanh khi nạp, thoát khí nhỏ trong quá trình vận hành và hút khí khi xả cạn. Van ARCX DN200 là lựa chọn tiêu chuẩn cho các tuyến ống trung – đại, trạm bơm và hệ thống PCCC quy mô lớn.

Xem đầy đủ các sản phẩm: van xả khí mặt bích

Cấu tạo tổng quan của van ARCX DN200

Van Shinyi ARCX DN200 có cấu trúc bền vững, được tối ưu cho đường ống lớn. Thân và nắp van đúc từ gang cầu ASTM A536 / EN GJS 500-7, chịu áp lực cao, không biến dạng khi hoạt động liên tục. Bi nổi inox 304 nhẹ, chống gỉ tuyệt đối, hoạt động nhịp nhàng trong ống dẫn hướng bằng nhựa kỹ thuật. Gioăng EPDM và NBR đàn hồi cao, chịu được nhiệt độ tới 80°C, đảm bảo độ kín nước tối đa. Toàn bộ bề mặt trong và ngoài được phủ epoxy resin powder để chống oxy hóa, hạn chế cặn bám và kéo dài tuổi thọ thiết bị.

Mặt bích của van ARCX DN200 được gia công theo tiêu chuẩn EN1092-2 hoặc JIS B2220, tương thích với hệ thống ống gang, thép hoặc HDPE. Lớp phủ epoxy màu xanh hoặc đỏ giúp nhận diện dễ dàng và tăng khả năng chống ăn mòn. Thiết kế hai khoang độc lập cho phép van vận hành ổn định trong cả ba trạng thái: nạp, vận hành và xả nước.

STT	Bộ phận	Vật liệu
1	Thân (Body)	Gang cầu ASTM A536 / EN GJS 500-7 phủ epoxy
2	Nắp (Bonnet)	Gang cầu GGG50 phủ epoxy
3	Bi nổi (Float)	Inox AISI 304
4	Ống dẫn hướng (Guide Barrel)	Nhựa kỹ thuật (Commercial Plastic)
5	Gioăng (O-Ring)	EPDM / NBR
6	Đệm kín (Seal)	EPDM-70 chịu nhiệt
7	Bulong – đai ốc (Bolt & Nut)	Thép carbon ASTM 1045 mạ chống gỉ
8	Mặt bích (Flange End)	Chuẩn EN1092-2 / PN10–PN25
9	Nắp chụp (Cover)	Gang cầu ASTM A536 / EN GJS 500-7
10	Lớp phủ (Coating)	Epoxy Resin Powder 250–300 µm
11	Buồng khí nhỏ (Small Chamber)	Gang cầu phủ epoxy

Nguyên lý hoạt động của van xả khí kép DN200

Van Shinyi ARCX DN200 hoạt động theo nguyên lý chênh lệch áp suất giữa nước và không khí. Khi nạp nước, không khí bị đẩy lên khoang lớn, khiến bi nổi hạ xuống, mở lỗ thoát khí nhanh. Khi nước chiếm đầy khoang, bi nổi nổi lên, đóng kín lỗ thoát. Trong quá trình vận hành, khí nhỏ sinh ra được xả ra qua lỗ phụ của buồng nhỏ. Khi ngừng bơm hoặc xả nước, áp suất giảm khiến bi nổi rơi xuống, mở khoang hút khí, ngăn hiện tượng chân không trong đường ống.

Nhờ cấu trúc hai khoang độc lập, ARCX DN200 thực hiện hiệu quả ba chức năng: xả khí nhanh, xả khí nhỏ và hút khí khi xả cạn. Cơ chế vận hành hoàn toàn tự động, không cần nguồn điện hay thao tác thủ công, giúp đảm bảo an toàn và giảm chi phí vận hành.

Ưu điểm nổi bật của van Shinyi ARCX DN200

Thiết kế chắc chắn cho đường ống lớn

Thân van gang cầu GGG50 kết cấu liền khối, kết nối bích vững chắc, chịu được áp suất làm việc tới 25 bar. Cấu trúc này giúp giảm rung, hạn chế rò rỉ và tăng độ ổn định trong hệ thống công nghiệp quy mô lớn.

Chất liệu cao cấp, chống ăn mòn vượt trội

Toàn bộ van được phủ epoxy 300 µm, kết hợp bi nổi inox 304 và gioăng EPDM, giúp chống ăn mòn, chịu nhiệt và duy trì độ kín lâu dài trong môi trường nước hoặc hơi ẩm.

Hiệu suất thoát khí nhanh, giảm búa nước

Buồng thoát khí lớn cho phép khí được xả nhanh khi nạp nước, giảm nguy cơ tạo áp lực ngược và hiện tượng búa nước. Hệ thống duy trì áp suất ổn định, tăng hiệu quả cho máy bơm và đường ống.

Tự động vận hành, không cần bảo trì thường xuyên

Van làm việc hoàn toàn dựa trên chênh lệch áp suất, tự đóng mở khi cần thiết mà không cần nguồn năng lượng ngoài. Cấu trúc cơ học đơn giản giúp van hoạt động ổn định, ít hỏng hóc.

Dễ lắp đặt, dễ vệ sinh

Thiết kế mặt bích tiêu chuẩn PN16/PN25 tương thích với hệ thống ống lớn. Khi cần bảo trì, chỉ cần tháo nắp trên để làm sạch bi nổi và gioăng mà không cần tháo toàn bộ van khỏi đường ống.

Ứng dụng thực tế của van ARCX DN200

Van Shinyi ARCX DN200 được ứng dụng trong hệ thống cấp nước đô thị, trạm bơm công nghiệp, nhà máy xử lý nước, hệ thống làm mát và mạng lưới PCCC trung tâm. Trong hệ thống chữa cháy, van giúp loại bỏ khí trong ống chính, duy trì áp lực ổn định và giảm hiện tượng va đập thủy lực. Trong công nghiệp, van đảm bảo lưu lượng đều, hạn chế rung lắc và kéo dài tuổi thọ đường ống.

Với khả năng chịu áp tới 25 bar và nhiệt độ làm việc 80°C, ARCX DN200 là lựa chọn tin cậy cho các hệ thống cấp nước quy mô lớn, đặc biệt trong các khu công nghiệp, nhà máy và hạ tầng PCCC trọng điểm.

Hướng dẫn lắp đặt và vận hành

Vị trí và tư thế lắp đặt

Van nên được lắp tại điểm cao nhất của tuyến ống, nơi khí dễ tích tụ. Hướng mũi tên trên thân phải trùng với chiều dòng nước. Khi lắp đặt, sử dụng gioăng phù hợp với PN16 hoặc PN25 và siết đều bulong theo hình sao để tránh lệch bích. Bề mặt bích cần phẳng, sạch và không có gỉ trước khi lắp đặt.

Kiểm tra khi vận hành

Khi khởi động hệ thống, mở nước từ từ để xả khí ra khỏi đường ống. Van sẽ tự động đóng khi nước đầy khoang. Nếu phát hiện rò rỉ nhẹ, siết lại bulong nắp đều tay để đảm bảo độ kín. Van hoạt động hoàn toàn tự động, không cần điều chỉnh thủ công.

Bảo trì định kỳ

Thực hiện kiểm tra 6–12 tháng/lần để làm sạch bi nổi và gioăng. Dùng nước sạch để vệ sinh, không sử dụng hóa chất ăn mòn. Khi gioăng EPDM có dấu hiệu lão hóa, cần thay mới để duy trì độ kín. Bảo dưỡng đúng kỹ thuật giúp ARCX DN200 vận hành ổn định, tăng hiệu quả thoát khí và kéo dài tuổi thọ.
