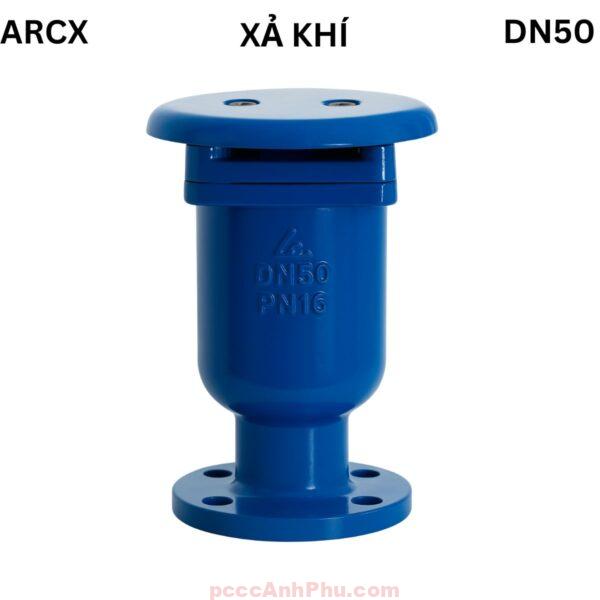

Van xả khí Shinyi ARCX-0050

Van xả khí kép Shinyi ARCX DN50 Việt Nam

Van xả khí kép Shinyi ARCX DN50 Việt Nam là thiết bị tự động giúp loại bỏ không khí trong đường ống, duy trì áp lực ổn định và bảo vệ hệ thống khỏi hiện tượng búa nước. Dòng ARCX được thiết kế kiểu kết nối mặt bích, thích hợp cho hệ thống trung và cao áp trong nhà máy, trạm bơm, hệ thống cấp nước hoặc PCCC quy mô lớn. Van thực hiện ba chức năng: xả khí nhanh khi nạp đầy, xả khí nhỏ trong quá trình vận hành và hút khí khi xả cạn đường ống, đảm bảo dòng chảy luôn ổn định và an toàn.

Model ARCX DN50 được sản xuất theo tiêu chuẩn BS EN 1074-4 và AWWA C512, có cấu tạo từ vật liệu gang cầu GGG50 phủ epoxy tĩnh điện dày 250–300 µm. Bi nổi inox 304 và gioăng EPDM chịu áp đến PN25 giúp van vận hành chính xác, kín nước tuyệt đối. Thiết kế hai khoang hoạt động độc lập cho phép van xử lý khí hiệu quả hơn so với dòng đơn. ARCX DN50 được sử dụng phổ biến trong hệ thống nước sạch, trạm bơm công nghiệp và các tuyến ống PCCC áp lực cao.

Xem đầy đủ các sản phẩm: cụm van xả khí

Cấu tạo tổng quan của van ARCX DN50

Van Shinyi ARCX DN50 có cấu trúc cơ học chính xác, gồm thân, nắp, bi nổi, ống dẫn hướng, gioăng, lỗ thoát khí và hệ bulong cố định. Thân van và nắp được đúc từ gang cầu ASTM A536 (EN GJS 500-7) có độ bền kéo cao, khả năng chịu áp lực vượt trội và chống nứt khi làm việc liên tục. Bi nổi bằng inox 304 được dẫn hướng bởi ống nhựa kỹ thuật, chuyển động mượt mà khi mực nước thay đổi. Gioăng EPDM-70 đàn hồi tốt giúp van đóng kín hoàn toàn khi không còn khí trong đường ống. Các bulong, đai ốc được chế tạo từ thép carbon ASTM1045, chịu lực siết cao và chống rỉ sét khi vận hành lâu dài.

Phần mặt bích được gia công chuẩn EN 1092-2 hoặc JIS B2220, tương thích với hệ thống ống tiêu chuẩn PN10–PN25. Lớp sơn epoxy màu xanh hoặc đỏ phủ toàn bộ trong và ngoài van, bảo vệ bề mặt khỏi oxy hóa, ăn mòn và cặn bẩn. Thiết kế hai ngăn độc lập cho phép van ARCX DN50 hoạt động ổn định cả trong môi trường áp lực cao hoặc dòng chảy biến thiên mạnh.

STT	Bộ phận	Vật liệu
1	Thân (Body)	Gang cầu ASTM A536 / EN GJS 500-7 phủ epoxy
2	Bi nổi (Float)	Inox AISI 304
3	Nắp trên (Bonnet)	Gang cầu GGG50 phủ epoxy
4	Ống dẫn hướng (Guide Barrel)	Nhựa kỹ thuật Commercial
5	Gioăng làm kín (O-Ring)	EPDM / NBR
6	Nắp bi (Float Cap)	Nhựa kỹ thuật cao cấp
7	Đệm kín (Seal)	EPDM-70 chịu nhiệt
8	Bulong (Bolt)	Thép carbon ASTM1045 mạ chống gỉ
9	Nắp chụp (Cover)	Gang cầu ASTM A536 / EN GJS 500-7
10	Bulong nắp (Bolt Cover)	Thép carbon ASTM1045
11	Mặt bích (Flange End)	Chuẩn EN 1092-2 PN16 / PN25

Nguyên lý hoạt động của van xả khí kép DN50

Van ARCX DN50 vận hành dựa trên nguyên lý chênh lệch áp suất giữa không khí và nước trong đường ống. Khi hệ thống bắt đầu nạp nước, khí bị đẩy lên buồng van, làm hạ mực nước khiến bi nổi rơi xuống, mở lỗ thoát khí. Khi nước dâng lên chiếm khoang, bi nổi nổi lên và đóng kín lỗ xả, ngăn nước thoát ra. Trong quá trình hoạt động bình thường, khí nhỏ sinh ra được xả dần qua lỗ thoát nhỏ dưới nắp van. Khi ngắt bơm hoặc xả cạn hệ thống, áp suất giảm khiến bi nổi hạ xuống, mở khoang hút khí để cân bằng áp lực, tránh tạo chân không gây sập ống.

Nhờ thiết kế hai ngăn tách biệt, van ARCX DN50 có thể xả khí nhanh, xả khí nhỏ và hút khí trong cùng một thiết bị. Cơ chế này giúp hệ thống luôn ở trạng thái ổn định, tránh dao động áp và giảm rung ống. Van hoạt động hoàn toàn tự động, không cần điều khiển điện hoặc cơ khí.

Ưu điểm nổi bật của van Shinyi ARCX DN50

Chịu áp cao, kết cấu vững chắc

Thân gang cầu GGG50 có độ bền kéo cao, chịu được áp làm việc đến PN25. Cấu trúc mặt bích giúp liên kết chắc chắn với ống, hạn chế rò rỉ trong điều kiện áp suất và nhiệt độ cao.

Hiệu suất xả khí nhanh, ổn định

Khoang thoáng và lỗ thoát khí lớn giúp khí thoát nhanh, giảm hiện tượng khí bị kẹt. Cơ chế tự động cho phép van duy trì áp lực đều trong toàn hệ thống, tối ưu hiệu suất cho máy bơm và van điều áp.

Chống ăn mòn, tuổi thọ cao

Lớp sơn epoxy dày 300 µm bảo vệ van khỏi tác động oxy hóa và hóa chất nhẹ. Bi nổi inox 304 chống gỉ tuyệt đối, kết hợp gioăng EPDM giúp van bền bỉ, hoạt động ổn định suốt nhiều năm.

Vận hành tự động, không cần bảo trì phức tạp

Van làm việc hoàn toàn dựa trên áp lực dòng nước, không cần cấp điện. Cấu tạo đơn giản, ít chi tiết chuyển động nên giảm nguy cơ hỏng hóc, thuận tiện cho bảo dưỡng định kỳ.

Tương thích hệ thống PCCC tiêu chuẩn

ARCX DN50 đáp ứng các tiêu chuẩn quốc tế về van xả khí dùng trong hệ thống PCCC. Van thường được lắp tại điểm cao hoặc đầu ống chính để loại bỏ khí, giúp máy bơm duy trì áp lực ổn định khi khởi động.

Ứng dụng thực tế của van xả khí ARCX DN50

Van Shinyi ARCX DN50 được ứng dụng trong nhiều lĩnh vực: hệ thống cấp nước dân dụng, trạm bơm công nghiệp, nhà máy xử lý nước, hệ thống làm mát và đặc biệt là phòng cháy chữa cháy. Trong hệ thống PCCC, van giúp loại bỏ khí, giảm va đập thủy lực, bảo vệ máy bơm và đường ống. Trong ngành công nghiệp, van giúp ổn định áp lực dòng chảy, tránh gián đoạn lưu lượng và tối ưu hiệu suất thiết bị.

Nhờ khả năng chịu áp cao, vật liệu bền và cấu trúc mặt bích tiêu chuẩn, ARCX DN50 phù hợp với cả đường ống gang, thép hoặc ống HDPE có đầu nối bích. Van hoạt động tốt trong dải nhiệt độ -10°C đến 80°C và áp suất đến 25 bar, đảm bảo an toàn và hiệu quả cho mọi hệ thống nước kỹ thuật.

Hướng dẫn lắp đặt và vận hành

Vị trí và tư thế lắp đặt

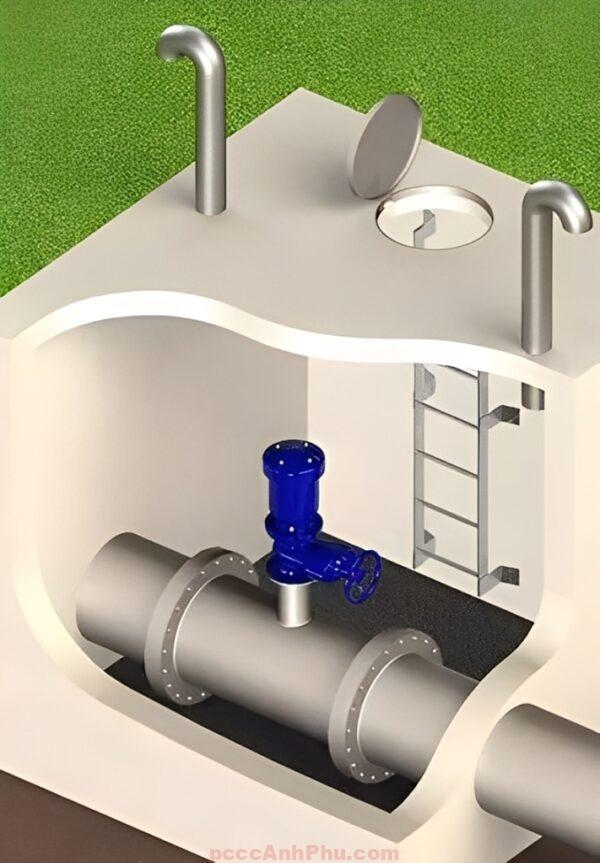

Van nên được lắp ở điểm cao nhất của đường ống, nơi khí dễ tích tụ. Hướng mũi tên trên thân phải trùng với chiều dòng nước. Khi lắp, sử dụng gioăng và bulong đúng kích thước PN16/PN25, siết đều tay để tránh lệch bích hoặc rò rỉ. Bề mặt bích cần phẳng và sạch trước khi lắp.

Kiểm tra khi vận hành

Sau khi lắp đặt, mở nước từ từ để khí thoát ra. Van sẽ tự động đóng khi nước đầy khoang. Trong quá trình vận hành, nếu có rò rỉ nhẹ tại nắp, chỉ cần siết lại bulong đều tay để cân lực. Van không cần thao tác điều chỉnh trong suốt thời gian hoạt động.

Bảo trì định kỳ

Nên kiểm tra định kỳ 6–12 tháng/lần. Tháo nắp trên, làm sạch bi nổi và gioăng bằng nước sạch. Tránh sử dụng hóa chất ăn mòn mạnh. Nếu gioăng EPDM bị lão hóa, nên thay thế kịp thời để duy trì độ kín và hiệu suất xả khí. Thực hiện bảo dưỡng đúng kỹ thuật giúp ARCX DN50 vận hành ổn định và kéo dài tuổi thọ.
