Giới thiệu

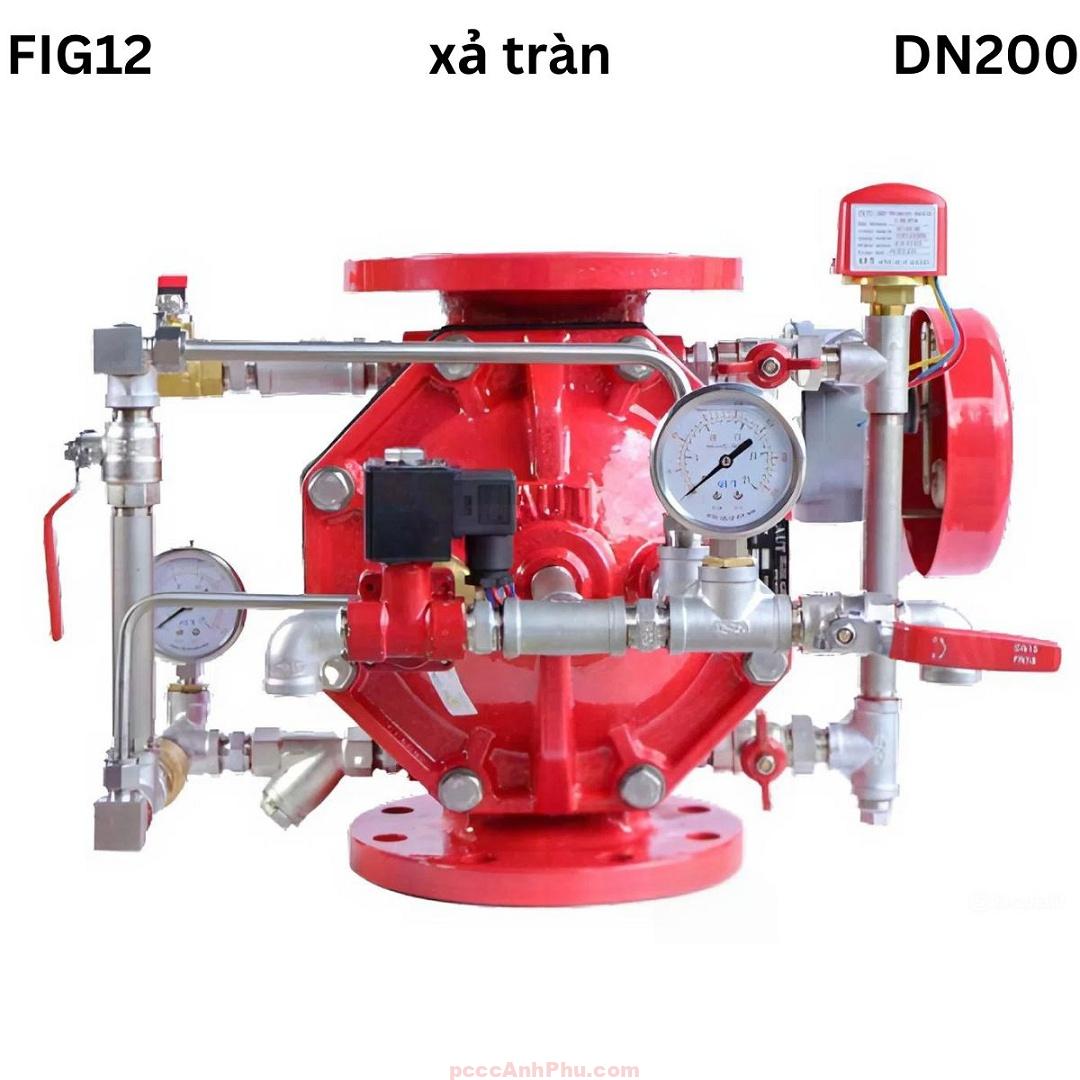

Van xả tràn AUT FIG12 DN200 model FIG12-0200 là dòng deluge valve (van xả tràn) cỡ lớn, thiết kế để cung cấp lưu lượng cực đại cho những công trình có nguy cơ cháy nổ cao và diện tích rộng. Với kích thước DN200, van đáp ứng hoàn hảo cho hệ thống PCCC trong nhà máy hóa chất, kho chứa xăng dầu, trạm biến áp và trung tâm thương mại quy mô lớn.
Thân van chế tạo từ gang cầu phủ epoxy 250–300 micron, chịu được áp lực PN16 và kết nối mặt bích theo tiêu chuẩn EN1092-2, ISO 7005-2. Sản phẩm được thiết kế cho môi trường khắc nghiệt, đảm bảo khả năng hoạt động liên tục và đáng tin cậy. Đây là lựa chọn chiến lược cho hệ thống chữa cháy công nghiệp hiện đại.
Xem đầy đủ các sản phẩm: van xả tràn arv
Cấu tạo
Van xả tràn AUT FIG12 DN200 có cấu trúc lớn nhưng tối ưu. Thân và nắp bằng gang cầu phủ epoxy, màng diaphragm từ nylon gia cường cao su tự nhiên. Lò xo inox và seat nylon đảm bảo van vận hành ổn định. Toàn bộ bu-lông và phụ kiện bằng inox, chống gỉ trong môi trường nước.
Bộ trim đi kèm bao gồm van bi đồng, van điện từ inox 304, công tắc áp suất, đồng hồ áp suất, chuông nước báo cháy, van reset và bộ lọc Y. Các chi tiết được chế tạo từ inox, đồng hoặc hợp kim nhôm, giúp hệ thống bền bỉ, ít bị ảnh hưởng bởi ăn mòn và nhiệt độ.
| Bộ phận | Vật liệu |
|---|---|
| Thân van | Gang cầu phủ epoxy |
| Nắp van | Gang cầu phủ epoxy |
| Màng diaphragm | Nylon fabric, cao su tự nhiên |
| Lò xo | Inox |
| Đế lò xo | Nylon |
| Bu-lông & long đen | Inox |
| Van điện từ | Inox 304 + coil đồng |
| Chuông báo cháy | Hợp kim nhôm |
| Van bi | Đồng thau |
| Đồng hồ áp suất | Tiêu chuẩn |
| Công tắc áp suất | Tiêu chuẩn |
| Bộ lọc Y | Inox 304 |
Nguyên lý
Khi hệ thống phát hiện cháy, trung tâm điều khiển lập tức kích hoạt van điện từ trên cụm deluge valve (van xả tràn) DN200. Áp lực trong buồng màng bị xả, màng diaphragm mở ra, van chuyển sang trạng thái mở toàn phần. Lưu lượng nước cực lớn chảy vào hệ sprinkler hoặc drencher, nhanh chóng phủ kín khu vực cháy.
Chuông thủy lực reo nhờ áp lực dòng nước, phát cảnh báo tại chỗ. Đồng thời, công tắc áp suất và đồng hồ áp suất gửi dữ liệu giám sát về trung tâm, đảm bảo hệ thống luôn trong tầm kiểm soát. Cơ chế mở toàn phần của DN200 giúp tối ưu hiệu quả chữa cháy trong các đám cháy lớn.
Thiết kế cho phép reset từ bên ngoài. Kỹ thuật viên chỉ cần thao tác trên van reset để đưa hệ thống trở về trạng thái sẵn sàng, giảm đáng kể thời gian bảo trì và đảm bảo khả năng phản ứng liên tục.
Ưu điểm
Van xả tràn AUT FIG12 DN200 có ưu điểm nổi bật về khả năng cấp lưu lượng cực lớn, phù hợp cho khu vực có nguy cơ cao. Thiết kế màng diaphragm phản ứng nhanh, giúp van mở toàn phần chỉ trong vài giây. Thân gang cầu phủ epoxy chống ăn mòn và tăng tuổi thọ trong môi trường ẩm ướt, hóa chất.
Cơ chế báo động kép gồm chuông thủy lực và tín hiệu điện tử, đảm bảo cảnh báo rõ ràng và liên tục. Hệ thống trim bằng inox và đồng giúp thiết bị hoạt động bền bỉ, ít cần thay thế. Reset ngoài giúp đơn giản hóa bảo trì, tiết kiệm thời gian và chi phí vận hành.
Nhờ đó, deluge valve (van xả tràn) DN200 là giải pháp lý tưởng cho hệ thống chữa cháy công nghiệp, nơi độ tin cậy và khả năng phản ứng nhanh là yếu tố then chốt.
Nhược điểm
Van xả tràn AUT FIG12 DN200 có nhược điểm chính là kích thước và trọng lượng lớn, khiến quá trình vận chuyển và lắp đặt phức tạp, yêu cầu thiết bị nâng hạ chuyên dụng. Điều này làm tăng chi phí thi công.
Màng diaphragm đòi hỏi nguồn nước sạch. Nếu nguồn nước chứa nhiều tạp chất, hiệu quả đóng mở sẽ giảm và dễ gây hư hại. Bộ lọc Y phải được vệ sinh định kỳ để duy trì hiệu suất. Nếu bỏ qua, hệ thống có thể mất độ nhạy khi cần hoạt động.
Chi phí đầu tư ban đầu cao hơn nhiều so với các loại van báo động nhỏ. Tuy nhiên, với lưu lượng và tính năng nâng cao, DN200 vẫn là lựa chọn kinh tế dài hạn cho công trình cần an toàn PCCC tối đa.
Ứng dụng
Van xả tràn AUT FIG12 DN200 được ứng dụng trong các nhà máy hóa dầu, kho xăng dầu và khu công nghiệp quy mô lớn. Trong trung tâm thương mại hoặc sân bay, deluge valve (van xả tràn) DN200 kết hợp với hệ sprinkler giúp tạo lớp phun nước dày, bảo vệ hàng nghìn mét vuông trong thời gian ngắn.
Tại trạm biến áp và cơ sở hạ tầng năng lượng, DN200 đóng vai trò then chốt trong việc bảo vệ thiết bị quan trọng. Trong công trình công cộng như ga tàu, nhà hát, triển lãm, van đảm bảo an toàn cho hàng nghìn người khi xảy ra hỏa hoạn.
Ứng dụng quan trọng khác là trong các kho hóa chất và khu vực nguy cơ cao, nơi hệ thống PCCC phải hoạt động tức thì với lưu lượng lớn để khống chế đám cháy ngay từ giai đoạn đầu.
Lắp đặt và vận hành
Khi lắp đặt, van xả tràn AUT FIG12 DN200 cần được bố trí theo phương thẳng đứng. Kết nối PN16 phải siết đều, đảm bảo kín khít. Chuông thủy lực đặt tại vị trí dễ nghe, van điện từ và công tắc áp suất phải đấu nối chuẩn xác về trung tâm điều khiển.
Sau khi lắp đặt, hệ thống cần thử áp lực và chạy thử để kiểm tra độ kín, độ nhạy và khả năng phối hợp. Khi đạt chuẩn, van mới được đưa vào sử dụng. Đây là bước cần thiết để đảm bảo an toàn thực tế.
Trong quá trình sử dụng, cần bảo trì định kỳ 6 tháng/lần. Các hạng mục cần kiểm tra gồm màng diaphragm, van điện từ, công tắc áp suất, chuông báo cháy và bộ lọc Y. Nhờ bảo dưỡng đúng quy trình, deluge valve (van xả tràn) DN200 luôn duy trì hiệu quả và độ tin cậy cao.
