Giới thiệu

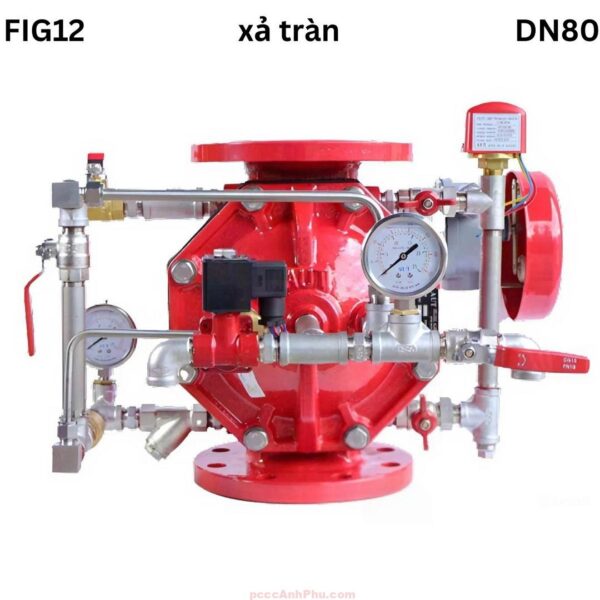

Van xả tràn AUT FIG12 DN80 model FIG12-0080 thuộc dòng deluge valve (van xả tràn) dạng màng ngăn, được thiết kế để đáp ứng nhu cầu chữa cháy của các công trình trung bình và lớn. Với đường kính DN80, sản phẩm cung cấp lưu lượng lớn hơn DN65, đảm bảo khả năng bao phủ rộng và tốc độ phản ứng nhanh khi có hỏa hoạn.
Thân van bằng gang cầu phủ epoxy dày 250–300 micron, kết nối mặt bích chuẩn EN1092-2 PN16, đạt tiêu chuẩn ISO 7005-2 và NFPA. Van vận hành trong dải nhiệt độ -10°C đến 80°C, thích hợp lắp đặt cho nhà máy, kho hàng, trung tâm thương mại và cơ sở hạ tầng đòi hỏi hệ thống PCCC chuyên nghiệp.
Xem đầy đủ các sản phẩm: van xả tràn pccc
Cấu tạo
Van xả tràn AUT FIG12 DN80 được cấu tạo vững chắc. Thân và nắp bằng gang cầu, phủ epoxy chống ăn mòn. Bộ màng diaphragm làm từ nylon gia cường cao su tự nhiên, giúp van đóng mở nhạy bén. Lò xo inox và đế nylon giữ sự ổn định và độ kín trong quá trình vận hành.
Hệ thống trim bao gồm van bi đồng thau, van điện từ inox, công tắc áp suất, đồng hồ áp suất, chuông nước báo cháy, van reset và bộ lọc Y. Các chi tiết sản xuất từ inox 304 và hợp kim chất lượng cao, đảm bảo tuổi thọ lâu dài và hạn chế hỏng hóc.
| Bộ phận | Vật liệu |
|---|---|
| Thân van | Gang cầu phủ epoxy |
| Nắp van | Gang cầu phủ epoxy |
| Màng diaphragm | Nylon fabric, cao su tự nhiên |
| Lò xo | Inox |
| Đế lò xo | Nylon |
| Bu-lông & long đen | Inox |
| Van điện từ | Inox 304 + coil đồng |
| Chuông báo cháy | Hợp kim nhôm |
| Van bi | Đồng thau |
| Đồng hồ áp suất | Tiêu chuẩn |
| Công tắc áp suất | Tiêu chuẩn |
| Bộ lọc Y | Inox 304 |
Nguyên lý
Khi có tín hiệu báo cháy, trung tâm điều khiển kích hoạt van điện từ của deluge valve (van xả tràn) DN80. Áp lực trong buồng màng bị xả, màng diaphragm dịch chuyển, khiến van mở toàn phần. Nước từ nguồn chính chảy qua với lưu lượng lớn, đưa trực tiếp vào hệ sprinkler hoặc drencher để khống chế đám cháy.
Chuông thủy lực reo nhờ áp lực dòng nước, cung cấp cảnh báo cơ học tại chỗ. Đồng thời, đồng hồ áp suất và công tắc áp suất gửi tín hiệu về trung tâm, đảm bảo giám sát liên tục. Cơ chế mở toàn phần giúp lưu lượng không bị giới hạn, tăng tốc độ dập lửa.
Một ưu điểm quan trọng là khả năng reset ngoài. Sau khi van hoạt động, kỹ thuật viên chỉ cần thao tác với van reset mà không cần tháo rời thân van, giúp tiết kiệm thời gian bảo trì và duy trì hệ thống ở trạng thái sẵn sàng.
Ưu điểm
Van xả tràn AUT FIG12 DN80 có nhiều ưu điểm vượt trội. Lưu lượng lớn phù hợp cho công trình có diện tích rộng. Thiết kế dạng màng giúp phản ứng nhanh và chính xác. Lớp phủ epoxy dày chống ăn mòn hiệu quả, nâng cao tuổi thọ trong môi trường khắc nghiệt.
Hệ thống trim bằng inox và đồng giúp giảm thiểu hỏng hóc. Cơ chế báo động kép (chuông nước + tín hiệu điện tử) đảm bảo an toàn trong mọi tình huống. Khả năng reset ngoài giúp đơn giản hóa công tác bảo trì, giảm thiểu thời gian ngừng hệ thống.
Đây là lựa chọn lý tưởng cho các công trình cần độ tin cậy cao. Nhờ thiết kế tối ưu, deluge valve (van xả tràn) DN80 có thể hoạt động ổn định trong nhiều năm mà không cần thay thế thường xuyên.
Nhược điểm
Van xả tràn AUT FIG12 DN80 có nhược điểm là trọng lượng lớn hơn DN65, khiến quá trình vận chuyển và lắp đặt đòi hỏi nhân lực và chi phí cao hơn. Trong không gian hẹp, việc bố trí thiết bị có thể khó khăn hơn.
Màng diaphragm yêu cầu nguồn nước sạch để hoạt động ổn định. Nếu nước chứa nhiều tạp chất, màng dễ bị mài mòn, giảm tuổi thọ và độ nhạy. Bộ lọc Y cần được vệ sinh định kỳ, nếu không hiệu quả vận hành sẽ giảm.
Chi phí đầu tư ban đầu của DN80 cao hơn van báo động nhỏ hơn. Tuy nhiên, tính năng và độ bền bỉ bù đắp phần chi phí này, nhất là với công trình có yêu cầu PCCC khắt khe.
Ứng dụng
Van xả tràn AUT FIG12 DN80 được ứng dụng trong nhiều công trình thương mại và công nghiệp. Trong trung tâm thương mại hoặc khách sạn lớn, deluge valve (van xả tràn) DN80 phối hợp sprinkler tạo ra lớp phun nước dày đặc, bảo vệ khu vực có mật độ người cao.
Tại các nhà máy hoặc xưởng sản xuất, DN80 cung cấp lưu lượng nước lớn, dập cháy hiệu quả trên diện rộng. Trong các cơ sở hạ tầng quan trọng như trạm biến áp, nhà kho hóa chất, van đóng vai trò quan trọng trong bảo vệ thiết bị và tài sản.
Ứng dụng khác là trong công trình công cộng như ga tàu, sân bay, nhà hát… nơi cần hệ thống PCCC phản ứng nhanh và mạnh mẽ. Khả năng cảnh báo kép và lưu lượng lớn giúp DN80 đáp ứng tốt các yêu cầu này.
Lắp đặt và vận hành
Khi lắp đặt, van xả tràn AUT FIG12 DN80 cần đặt theo phương thẳng đứng đúng tiêu chuẩn. Kết nối mặt bích PN16 phải siết chặt đều. Chuông thủy lực nên đặt nơi dễ nghe, van điện từ và công tắc áp suất phải được đấu nối chuẩn xác với trung tâm.
Sau khi lắp đặt, cần thử áp lực và vận hành thử để kiểm tra độ kín, độ nhạy và khả năng phối hợp. Khi hệ thống hoạt động ổn định, van mới được đưa vào sử dụng. Đây là bước bắt buộc để đảm bảo an toàn thực tế.
Trong quá trình sử dụng, cần bảo dưỡng định kỳ 6 tháng/lần. Các hạng mục kiểm tra gồm màng diaphragm, van điện từ, công tắc áp suất, bộ lọc Y và chuông nước. Nếu phát hiện sự cố, cần xử lý ngay. Nhờ bảo trì đúng cách, deluge valve (van xả tràn) DN80 duy trì hiệu quả cao và độ tin cậy bền vững.
