Giới thiệu sản phẩm

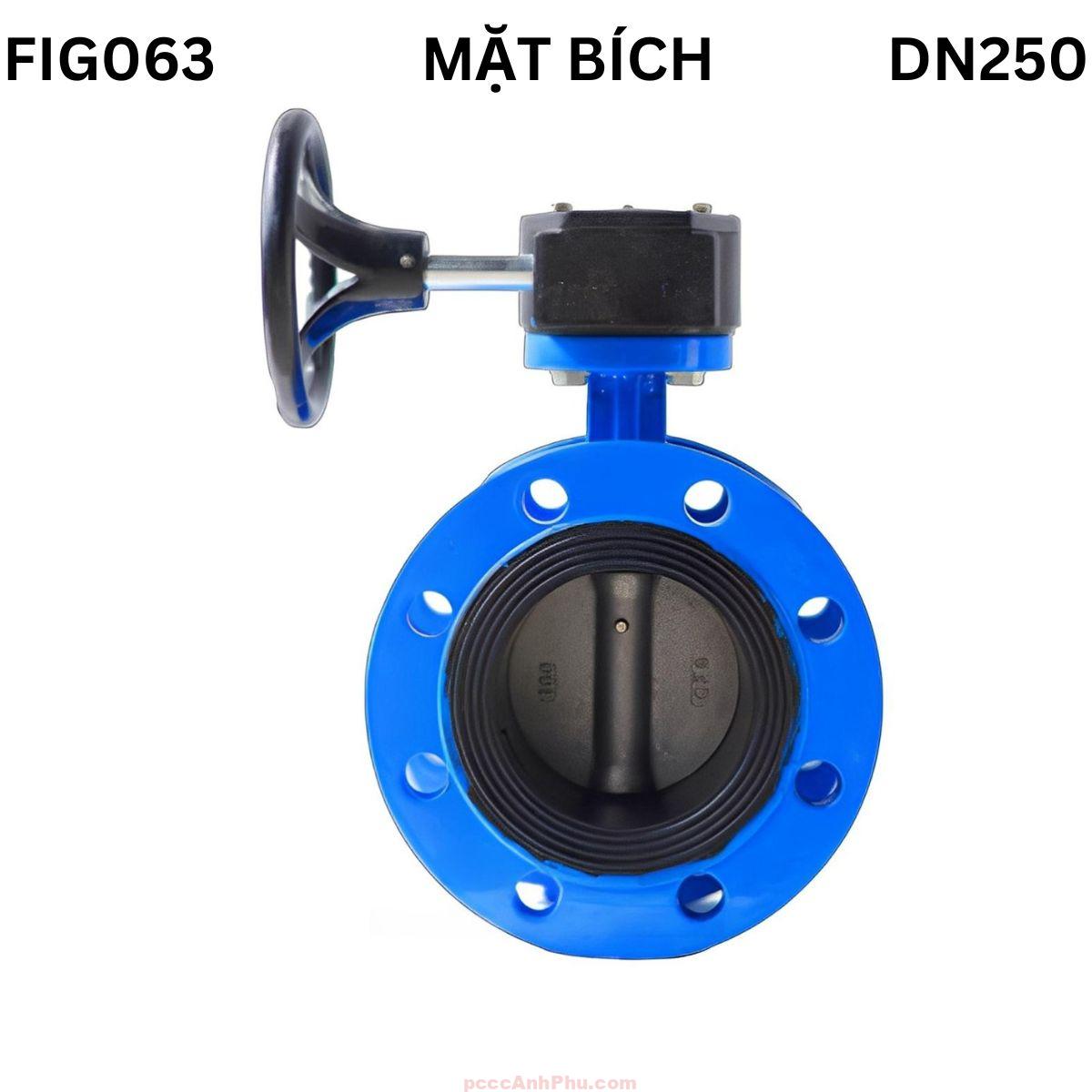

Van bướm mặt bích AUT FIG063 DN250 là dòng van điều tiết và đóng mở dòng chảy công nghiệp, thuộc thương hiệu AUT Malaysia. Van được thiết kế cho hệ thống đường ống trung bình đến lớn, có lưu lượng cao, áp lực làm việc PN16. Cấu trúc tay quay hộp số giúp thao tác nhẹ, an toàn, phù hợp cho các hệ thống cấp nước, HVAC, PCCC và xử lý nước thải.
Kích thước DN250 (10 inch) thường được lắp tại các tuyến ống chính trong nhà máy, trạm bơm hoặc khu công nghiệp. Với cơ cấu tay quay bánh vít (worm gear), người vận hành có thể mở và đóng van dễ dàng, kiểm soát góc mở chính xác. Dạng kết nối mặt bích đôi tiêu chuẩn EN 1092-2 hoặc JIS 10K đảm bảo liên kết chắc chắn và kín khít tuyệt đối.
Thân van làm từ gang cầu GGG50 phủ epoxy chống ăn mòn, đĩa van bằng inox CF8 (SS304) bền chắc, gioăng làm kín bằng EPDM đàn hồi cao, chịu nhiệt và kháng hóa chất nhẹ. Van đảm bảo độ kín tuyệt đối và tuổi thọ vận hành lâu dài trong các môi trường khác nhau.
Xem đầy đủ các sản phẩm: valve bướm
Cấu tạo tổng quan
Van bướm AUT FIG063 DN250 có kết cấu cơ khí vững chắc, được thiết kế nhằm tối ưu hiệu suất lưu thông chất lỏng và đảm bảo độ kín cao. Các chi tiết được chế tạo bằng vật liệu cao cấp, có khả năng chịu áp lực, chống ăn mòn và giảm ma sát.
| STT | Bộ phận | Vật liệu | Chức năng |
|---|---|---|---|
| 1 | Thân van | Gang cầu GGG50 | Chịu lực, kết nối hai mặt bích, bảo vệ đĩa van |
| 2 | Đĩa van | Inox CF8 (SS304) | Điều tiết hoặc ngăn dòng chảy |
| 3 | Trục van | Inox SS410 | Truyền chuyển động từ tay quay |
| 4 | Gioăng làm kín | EPDM | Tạo kín khít tuyệt đối khi đóng |
| 5 | Bạc trục | PTFE | Giảm ma sát, ổn định trục quay |
| 6 | Hộp số | Gang cầu | Bảo vệ cơ cấu bánh vít và truyền mô-men xoắn |
| 7 | Tay quay | Gang đúc | Điều khiển van thủ công |
| 8 | Bu-lông & đai ốc | Thép mạ kẽm | Liên kết và cố định kết cấu |
Thân van được sơn phủ epoxy dày 250 µm chống rỉ sét. Đĩa inox mài bóng giúp lưu chất đi qua trơn tru, giảm tổn thất áp suất. Hộp số kín hoàn toàn, tránh nước hoặc bụi xâm nhập, đảm bảo vận hành ổn định và tuổi thọ dài.
Nguyên lý hoạt động
Van bướm mặt bích AUT FIG063 DN250 hoạt động theo cơ chế quay ¼ vòng. Khi người vận hành xoay tay quay, bánh vít trong hộp số truyền mô-men đến trục chính, làm đĩa xoay quanh tâm van. Đĩa xoay 0°–90° quyết định trạng thái đóng mở của van.
Van mở
________
----| ( ) |---->
________/
Dòng chảy tự do
Van đóng
________
----|__( | )__|---->
Dòng chảy bị chặn lại
Khi đĩa song song với hướng dòng chảy, van mở hoàn toàn. Khi đĩa vuông góc, van đóng kín. Cơ cấu tay quay bánh vít cho phép cố định đĩa tại vị trí trung gian, giúp van có thể dùng như van điều tiết lưu lượng chính xác.
Thiết kế hộp số kín và tỉ số truyền cao giúp thao tác nhẹ, tránh rung lắc khi áp lực dòng chảy thay đổi đột ngột. Cấu trúc này đảm bảo an toàn và giảm hao mòn các chi tiết cơ khí.
Ưu điểm nổi bật
Độ kín tuyệt đối: Gioăng EPDM ôm khít đĩa inox, đảm bảo không rò rỉ ngay cả ở áp lực cao, giúp hệ thống vận hành ổn định.
Vật liệu cao cấp: Thân gang cầu chịu lực, đĩa inox CF8 chống gỉ, phù hợp môi trường nước, hơi và dung dịch trung tính.
Vận hành dễ dàng: Tay quay hộp số bánh vít giảm lực thao tác, giúp người vận hành kiểm soát góc mở chính xác mà không tốn sức.
Tuổi thọ cao: Lớp phủ epoxy bảo vệ khỏi oxy hóa, gioăng EPDM bền, chịu nhiệt và kháng hóa chất, đảm bảo van hoạt động ổn định lâu dài.
Dễ bảo trì: Van có cấu tạo đơn giản, ít chi tiết chuyển động. Việc tháo lắp, thay gioăng hoặc bạc trục diễn ra nhanh chóng mà không cần ngắt toàn bộ hệ thống.
Tương thích tiêu chuẩn quốc tế: Van đáp ứng EN 1092-2, JIS 10K, ANSI 150LB, có thể lắp trong nhiều hệ thống quốc tế.
Ứng dụng tiêu biểu
Trong hệ thống cấp nước: Van DN250 được lắp ở tuyến ống chính, nơi yêu cầu lưu lượng lớn và độ kín cao. Van giúp điều tiết lưu lượng ổn định cho các trạm bơm, nhà máy xử lý nước.
Trong hệ thống PCCC: Van đóng vai trò khóa điều tiết, điều khiển dòng nước đến các nhánh cứu hỏa. Tay quay hộp số giúp thao tác an toàn trong tình huống khẩn cấp.
Trong HVAC: Van điều tiết lưu lượng nước lạnh hoặc glycol trong hệ thống điều hòa trung tâm. Vật liệu EPDM chịu nhiệt và co giãn tốt, giúp vận hành êm.
Trong xử lý nước thải: Đĩa inox và thân phủ epoxy giúp van chống ăn mòn và bám cặn, đảm bảo độ bền trong môi trường có hóa chất nhẹ.
Trong công nghiệp chế biến: Van dùng trong các hệ thống dẫn dầu nhẹ, khí nén, nước kỹ thuật hoặc dung dịch trung tính. Cấu trúc vững, thao tác nhẹ, dễ bảo dưỡng.
Hướng dẫn lắp đặt và vận hành
Chuẩn bị: Kiểm tra van trước khi lắp. Hai đầu mặt bích của đường ống cần phẳng, sạch, song song. Không để cát hoặc bụi lọt vào gioăng EPDM.
Lắp đặt: Đặt van giữa hai mặt bích, căn chỉnh chính xác lỗ bu-lông, siết đều theo đường chéo để tránh cong thân. Nếu lắp thẳng đứng, đặt tay quay hướng lên để thao tác dễ hơn.
Kiểm tra vận hành: Xoay tay quay thử mở và đóng, đảm bảo đĩa xoay trơn tru, không va chạm. Thử kín bằng nước để xác nhận độ kín khít.
Vận hành: Xoay tay quay ngược chiều kim đồng hồ để mở và cùng chiều để đóng. Không dùng lực mạnh khi đã đến giới hạn cơ cấu. Tay quay có chỉ thị hướng mở/đóng rõ ràng.
Bảo trì: Kiểm tra định kỳ 6 tháng/lần, bôi trơn trục vít trong hộp số, thay gioăng EPDM khi bị mòn. Làm sạch lớp sơn epoxy nếu bị tróc do va chạm.
Lưu ý an toàn: Không vận hành van vượt quá áp suất PN16 hoặc nhiệt độ 110°C. Khi thay linh kiện, sử dụng phụ tùng chính hãng AUT để đảm bảo hiệu suất và tuổi thọ.
