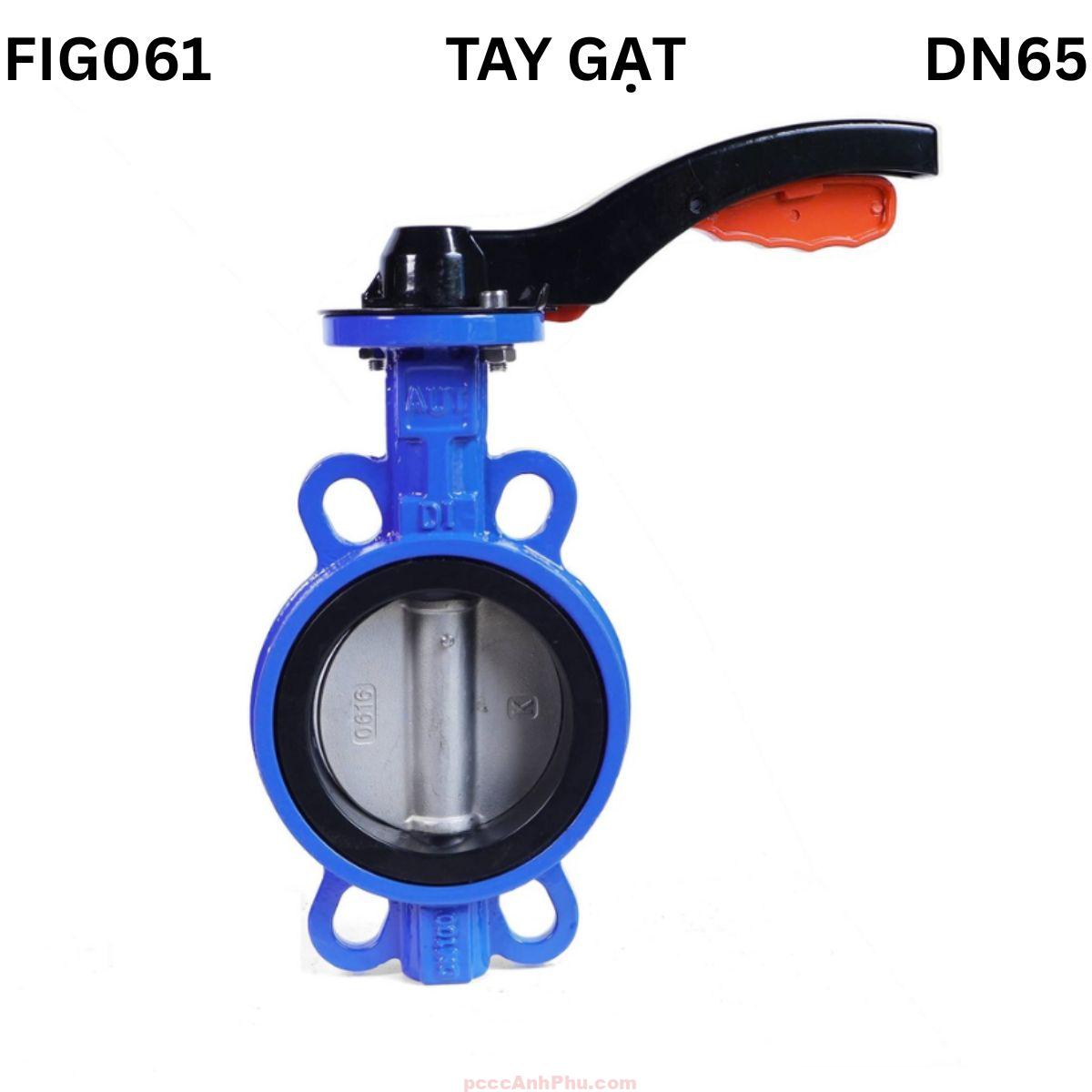

Van bướm AUTA FIG061 DN65 Malaysia
Van bướm AUTA FIG061 DN65 là dòng van wafer tay gạt được sản xuất tại Malaysia, tuân thủ tiêu chuẩn quốc tế BS5155 và ISO 5211. Với cơ cấu đơn giản, gọn nhẹ, độ kín cao và khả năng đóng mở nhanh, đây là một trong những dòng van phổ biến nhất trong các hệ thống đường ống cấp thoát nước, HVAC, xử lý nước thải, công nghiệp thực phẩm và PCCC. Van được thiết kế kiểu wafer, kẹp trực tiếp giữa hai mặt bích, giúp giảm không gian lắp đặt và tăng độ ổn định cơ học khi vận hành. Kích thước DN65 phù hợp với các tuyến ống trung bình, nơi cần điều tiết lưu lượng và đóng mở thường xuyên.
Thân van FIG061 DN65 được đúc từ gang dẻo (ductile iron) phủ sơn epoxy tĩnh điện chống ăn mòn, đĩa van làm bằng inox SS304 sáng bóng và vòng làm kín EPDM đàn hồi cao. Tay gạt bằng hợp kim nhôm nhẹ, có khóa định vị răng giúp cố định góc mở, thuận tiện khi điều tiết dòng chảy. Với thiết kế đồng tâm, van đảm bảo độ kín tuyệt đối khi đóng, đồng thời giảm tổn thất áp lực khi mở, giúp tiết kiệm năng lượng cho toàn hệ thống.

Xem đầy đủ các sản phẩm: butterfly valve
Cấu tạo tổng quan
Van bướm AUTA FIG061 DN65 có cấu tạo đồng tâm, gồm các bộ phận chính như thân van, đĩa, trục, vòng làm kín và tay gạt điều khiển. Cấu trúc wafer giúp lắp đặt nhanh giữa hai mặt bích mà không cần nhiều chi tiết phụ trợ. Mỗi thành phần của van đều được chế tạo từ vật liệu chống ăn mòn, chịu áp lực tốt và tuổi thọ dài. Dưới đây là bảng mô tả chi tiết cấu tạo và vật liệu của sản phẩm:
| STT | Bộ phận | Vật liệu | Chức năng |
|---|---|---|---|
| 1 | Thân van | Gang cầu (DI) | Tạo khung chính, chịu áp lực và kết nối mặt bích |
| 2 | Trục van | Inox SS410 | Truyền mô-men xoắn từ tay gạt đến đĩa |
| 3 | Đĩa van | Inox SS304 | Điều tiết hoặc chặn dòng chảy |
| 4 | Vòng làm kín | EPDM | Tạo kín tuyệt đối khi đóng, ngăn rò rỉ |
| 5 | Bạc lót | Polymer | Giảm ma sát, giúp trục quay nhẹ nhàng |
| 6 | Chốt định vị | Inox SS304 | Giữ trục và đĩa cố định |
| 7 | Vòng O-Ring | EPDM | Chống rò tại vị trí xuyên trục |
| 8 | Tay gạt | Hợp kim nhôm | Điều khiển đóng mở van, có cơ cấu khóa định vị |
| 9 | Chốt khóa | Thép cơ khí | Cố định góc mở, đảm bảo an toàn vận hành |
Nguyên lý hoạt động
Van bướm AUTA FIG061 DN65 hoạt động dựa trên chuyển động xoay của đĩa quanh trục trung tâm. Khi người vận hành kéo tay gạt, trục quay khiến đĩa thay đổi góc mở so với dòng chảy. Khi đĩa song song với hướng dòng, lưu lượng đi qua lớn nhất; khi đĩa vuông góc, dòng bị chặn hoàn toàn. Các góc mở trung gian giúp điều tiết lưu lượng dễ dàng. Tay gạt được tích hợp cơ cấu khóa răng định vị, cho phép cố định đĩa ở nhiều góc mở khác nhau, phù hợp cho ứng dụng cần kiểm soát áp lực hoặc lưu lượng ổn định.
┌──────────────────────────────┐ │ Ống dẫn │ │ │ │ (1) Mở hoàn toàn → │ │ │ │ │ │ │ └──────────────────────────────┘ │ │ │ (2) Đóng hoàn toàn │ │ |← chắn dòng →| │ │ │ └──────────────────────────────┘
Thiết kế wafer giúp van được kẹp trực tiếp giữa hai mặt bích tiêu chuẩn mà không cần thêm phụ kiện trung gian. Khi tay gạt kéo hoặc đẩy, mô-men xoắn được truyền đến trục, khiến đĩa quay nhẹ nhàng nhờ hệ bạc lót polymer và vòng EPDM đàn hồi. Khi van đóng, đĩa ép đều vào vòng đệm EPDM, đảm bảo kín nước tuyệt đối mà không cần lực lớn. Cấu trúc đơn giản nhưng hiệu quả này giúp FIG061 DN65 vận hành ổn định và ít hư hỏng trong thời gian dài.
Ưu điểm nổi bật
Van bướm AUTA FIG061 DN65 nổi bật nhờ thiết kế nhỏ gọn, trọng lượng nhẹ, dễ lắp đặt và chi phí hợp lý. Thân van gang cầu có khả năng chịu áp tốt, đĩa inox SS304 chống ăn mòn, bền với nước và hơi. Gioăng EPDM kín khít, đàn hồi cao, chịu được dải nhiệt rộng và nhiều loại chất lỏng. Tay gạt hợp kim nhôm nhẹ, chắc, có cơ cấu khóa góc mở an toàn giúp người vận hành điều tiết chính xác lưu lượng.
Lớp sơn epoxy dày 250 micron bảo vệ van khỏi oxy hóa, thích hợp sử dụng trong môi trường ẩm hoặc nước mặn. Cấu trúc wafer giúp tiết kiệm không gian, thuận tiện bảo trì. Khi cần thay thế, chỉ cần tháo hai mặt bích, không phải cắt ống. Van có thể lắp ngang hoặc dọc mà vẫn đảm bảo độ kín tuyệt đối. So với van cổng truyền thống, FIG061 DN65 đóng mở nhanh hơn nhiều, đặc biệt hữu ích cho các hệ thống cần thao tác thường xuyên.
Van đạt chuẩn BS5155 và EN 12266 về độ kín và độ bền. Thiết kế đồng tâm giúp giảm ma sát giữa đĩa và vòng EPDM, kéo dài tuổi thọ. Đây là giải pháp hiệu quả, tiết kiệm và ổn định cho mọi hệ thống công nghiệp và dân dụng.
Ứng dụng thực tế
Van bướm AUTA FIG061 DN65 được sử dụng phổ biến trong các hệ thống cấp thoát nước, xử lý nước thải, hệ thống điều hòa trung tâm HVAC, nhà máy sản xuất thực phẩm, dược phẩm và hóa chất. Kích thước DN65 phù hợp cho đường ống trung bình, nơi cần điều tiết linh hoạt và độ kín cao. Van được sử dụng tại đầu ra bơm, trạm phân phối nước, hoặc các nhánh ống phụ trong nhà máy công nghiệp.
Trong hệ thống PCCC, van bướm tay gạt DN65 thường lắp ở nhánh phân phối của mạng chữa cháy, cho phép đóng nhanh khi cần bảo dưỡng hoặc cách ly khu vực. Trong ngành thực phẩm, nhờ vật liệu EPDM và inox SS304, van đảm bảo an toàn vệ sinh, không gây nhiễm mùi, không ảnh hưởng đến chất lượng chất lỏng. Trong hệ thống HVAC, van giúp điều chỉnh chính xác lưu lượng nước lạnh hoặc nóng, duy trì cân bằng áp lực và tiết kiệm năng lượng.
Nhờ độ bền cao, cấu tạo tinh gọn và vận hành đơn giản, AUTA FIG061 DN65 Malaysia được xem là giải pháp lý tưởng cho các ứng dụng công nghiệp, dân dụng và hạ tầng kỹ thuật đòi hỏi tính ổn định, an toàn và hiệu quả.
Hướng dẫn lắp đặt và vận hành
Bước 1: Làm sạch hai mặt bích, đảm bảo không có cặn, dầu hoặc gỉ. Đặt van giữa hai mặt bích, căn chỉnh tâm trục chính xác.
Bước 2: Dùng bulông siết đều theo hình chéo, đảm bảo lực ép đều lên vòng EPDM. Không siết quá chặt để tránh cong thân hoặc kẹt đĩa.
Bước 3: Xoay tay gạt kiểm tra chuyển động của đĩa, đảm bảo không chạm vào thành ống. Kiểm tra cơ cấu khóa răng hoạt động trơn tru.
Bước 4: Khi vận hành, kéo hoặc đẩy tay gạt từ từ, tránh đóng mở đột ngột gây sốc áp. Đặt tay gạt vào vị trí khóa khi đạt góc mở mong muốn.
Bước 5: Bảo dưỡng định kỳ 6 tháng/lần, kiểm tra độ đàn hồi của EPDM, tra dầu cho trục nếu hoạt động thường xuyên. Khi phát hiện rò rỉ, thay vòng làm kín đúng loại.
Với thiết kế chính xác, vật liệu bền và thao tác đơn giản, van bướm AUTA FIG061 DN65 Malaysia đảm bảo hiệu suất ổn định, độ kín tuyệt đối và tuổi thọ cao, là lựa chọn tối ưu cho các hệ thống kỹ thuật công nghiệp và dân dụng hiện nay.
