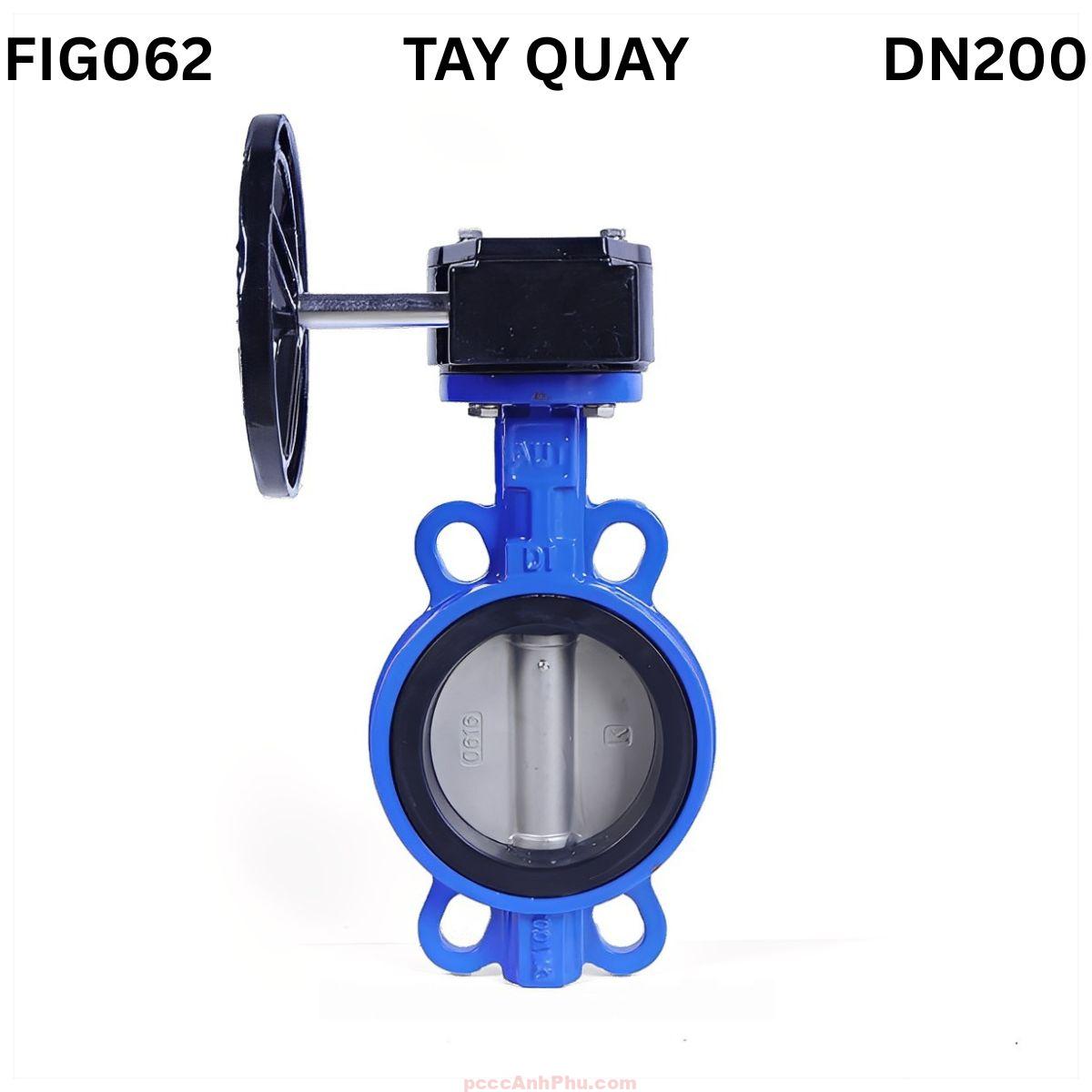

Van bướm tay quay AUT FIG062 DN200

Van bướm AUTA FIG062 DN200 Malaysia

Van bướm AUTA FIG062 DN200 là dòng van wafer tay quay (gear operated butterfly valve) được sản xuất bởi AUTA Malaysia, đạt tiêu chuẩn BS5155 và ISO 5211. Với kích thước DN200, van được sử dụng phổ biến trong các hệ thống ống công nghiệp lớn như cấp thoát nước, HVAC, xử lý nước thải, thực phẩm, hóa chất và phòng cháy chữa cháy. Cơ cấu vận hành bằng hộp số bánh răng cho phép điều khiển nhẹ nhàng, chính xác, đảm bảo an toàn và độ kín tuyệt đối cho toàn hệ thống.

Thân van được chế tạo bằng gang cầu GGG50 bền chắc, phủ sơn epoxy dày 250 micron chống gỉ và ăn mòn. Đĩa van làm từ inox SS304 sáng bóng, chịu mài mòn và áp lực cao. Gioăng EPDM đàn hồi, kín tuyệt đối và bền trong môi trường nước, khí hoặc hóa chất nhẹ. Bộ hộp số bánh răng truyền lực nhẹ, người vận hành có thể đóng mở mượt và điều chỉnh chính xác góc mở. Van bướm AUTA FIG062 DN200 Malaysia được đánh giá là một trong những dòng van tay quay ổn định và bền nhất trong phân khúc công nghiệp nặng.

Xem đầy đủ các sản phẩm: butterfly valve

Cấu tạo tổng quan

Van bướm AUTA FIG062 DN200 có cấu tạo đồng tâm, gồm thân gang cầu, trục inox, đĩa inox, vòng làm kín EPDM, bạc lót PTFE và hộp số tay quay bằng gang hoặc thép. Thiết kế wafer giúp kẹp giữa hai mặt bích tiêu chuẩn JIS, BS hoặc DIN mà không cần bulông xuyên suốt. Hộp số được lắp cố định trên thân van, khuếch đại mô-men xoắn, giúp người vận hành điều chỉnh nhẹ và an toàn. Cấu trúc gọn, bền và dễ bảo trì, phù hợp với hệ thống công nghiệp có áp lực cao và lưu lượng lớn.

Nguyên lý hoạt động

Van bướm AUTA FIG062 DN200 hoạt động dựa trên nguyên lý truyền động bánh răng. Khi người vận hành xoay vô-lăng, mô-men được truyền qua hệ thống bánh răng trong hộp số, làm trục inox xoay, kéo theo đĩa van xoay trong thân. Khi đĩa song song với hướng dòng chảy, van mở hoàn toàn, lưu lượng đi qua tối đa. Khi đĩa vuông góc, van đóng kín, ngăn dòng chảy hoàn toàn. Hệ thống hộp số giảm tốc cho phép thao tác chính xác, nhẹ và êm, tránh sốc áp cho đường ống.

   ┌──────────────────────────────┐
   │           Ống dẫn            │
   │                              │
   │  (1) Mở hoàn toàn →          │
   │                             │
   │                             │
   │                             │
   └──────────────────────────────┘
   │                              │
   │  (2) Đóng hoàn toàn          │
   │       |← chắn dòng →|        │
   │                              │
   └──────────────────────────────┘

Nhờ hệ thống bánh răng khuếch đại mô-men, người vận hành không cần dùng nhiều lực khi đóng mở. Khi van đóng, đĩa ép đều lên vòng EPDM, tạo độ kín tuyệt đối. Khi mở, dòng chảy cân bằng qua hai bên đĩa, giảm tổn thất áp lực và rung động. Hộp số được bôi trơn bằng mỡ chịu nhiệt, giúp vận hành trơn tru, bền bỉ và ổn định lâu dài. Cấu trúc đồng tâm giúp lực từ dòng chảy phân bố đều lên vòng đệm, hạn chế mài mòn và tăng tuổi thọ.

Ưu điểm nổi bật

Van bướm AUTA FIG062 DN200 có nhiều ưu điểm kỹ thuật nổi bật: cơ cấu tay quay hộp số giúp thao tác nhẹ, chính xác và an toàn; thân van gang cầu chịu áp lực tốt, đĩa inox SS304 chống gỉ và mài mòn; vòng làm kín EPDM đàn hồi cao, kín nước tuyệt đối. Cấu trúc wafer nhỏ gọn, dễ lắp đặt và tiết kiệm không gian. Hộp số cơ khí bền bỉ, được bôi trơn kín, không cần bảo trì thường xuyên. Lớp phủ epoxy giúp thân van chống oxy hóa và ăn mòn trong môi trường khắc nghiệt.

So với van tay gạt, FIG062 DN200 cho phép điều tiết lưu lượng chính xác hơn và vận hành an toàn hơn trong hệ thống áp cao. Van đạt tiêu chuẩn EN 12266 về độ kín, đảm bảo độ bền và ổn định lâu dài. Thiết kế tinh gọn, cơ khí chính xác, vận hành êm, không gây tiếng ồn và giảm rung động đường ống. Nhờ cơ cấu bánh răng, người vận hành có thể điều khiển nhẹ, duy trì áp suất ổn định và giảm sốc nước khi đóng mở.

Đây là dòng van bướm cao cấp, phù hợp với hệ thống cần kiểm soát lưu lượng lớn, yêu cầu độ bền, độ kín cao và vận hành ổn định trong thời gian dài.

Ứng dụng thực tế

Van bướm AUTA FIG062 DN200 được sử dụng rộng rãi trong hệ thống cấp nước, HVAC, xử lý nước thải, thực phẩm, hóa chất và PCCC. Với kích thước DN200, van phù hợp cho các tuyến ống chính hoặc nhánh lớn, nơi yêu cầu điều tiết lưu lượng ổn định và đóng ngắt an toàn. Trong hệ thống HVAC, FIG062 DN200 giúp kiểm soát dòng nước lạnh hoặc nóng, duy trì cân bằng áp suất. Trong PCCC, van thường được lắp tại tuyến chính để đảm bảo đóng ngắt nhanh, chính xác khi cần bảo trì hoặc kiểm tra.

Trong công nghiệp thực phẩm, vật liệu inox và EPDM đảm bảo vệ sinh, không gây nhiễm tạp chất. Trong ngành hóa chất nhẹ, van chống ăn mòn tốt, bền với môi trường có dung dịch loãng hoặc khí nén. Van hoạt động êm, ổn định, phù hợp cho nhà máy điện, trạm bơm và khu công nghiệp lớn. FIG062 DN200 là lựa chọn lý tưởng cho hệ thống đòi hỏi độ tin cậy, an toàn và tuổi thọ lâu dài.

Hướng dẫn lắp đặt và vận hành

Bước 1: Làm sạch bề mặt hai mặt bích, loại bỏ bụi và dầu. Đặt van vào giữa hai mặt bích, căn chỉnh trục song song với tâm đường ống.

Bước 2: Siết bulông đều theo hình chéo để lực phân bố đều quanh vòng EPDM. Không siết quá chặt để tránh bó đĩa hoặc cong thân van.

Bước 3: Xoay vô-lăng để kiểm tra chuyển động đĩa, đảm bảo đĩa không chạm mặt bích và hộp số hoạt động trơn tru.

Bước 4: Khi vận hành, xoay tay quay chậm rãi, tránh sốc áp và rung ống. Quan sát chỉ thị mở/đóng trên nắp hộp số để xác định vị trí đĩa van.

Bước 5: Kiểm tra định kỳ 6 tháng/lần. Làm sạch thân van, bôi trơn hộp số, kiểm tra vòng EPDM. Khi phát hiện rò rỉ, thay vòng đệm và siết lại bulông đúng lực. Bảo dưỡng định kỳ giúp FIG062 DN200 vận hành êm, bền và duy trì độ kín cao trong thời gian dài.

Với thiết kế tinh xảo, vật liệu chất lượng cao và cơ cấu bánh răng chính xác, van bướm AUTA FIG062 DN200 Malaysia là lựa chọn hoàn hảo cho các hệ thống công nghiệp quy mô lớn, đảm bảo an toàn, độ kín tuyệt đối và tuổi thọ vượt trội.
