Van bướm tay quay AUT FIG062 DN65

Van bướm AUTA FIG062 DN65 Malaysia

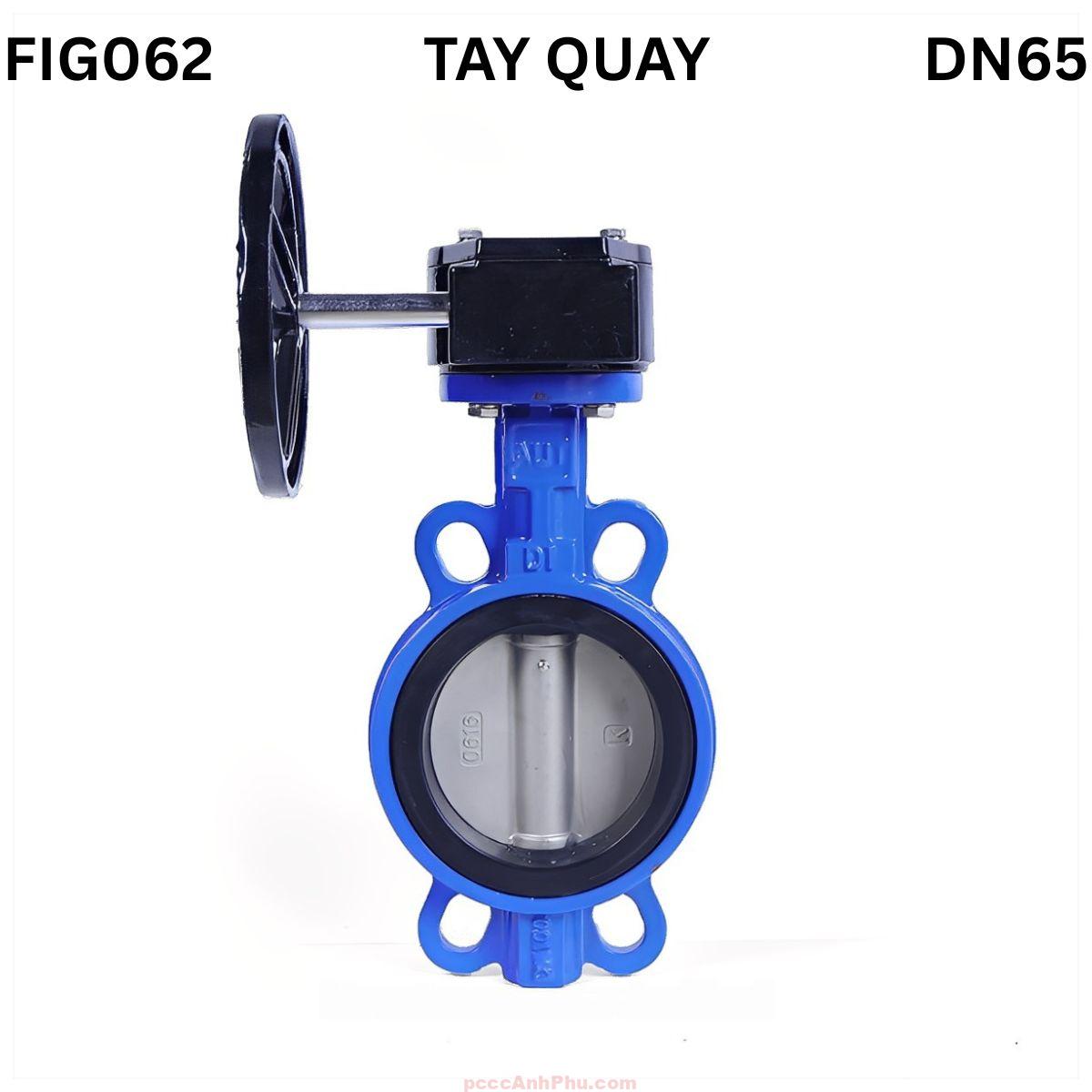

Van bướm AUTA FIG062 DN65 là dòng van wafer tay quay được sản xuất tại Malaysia, thuộc dòng điều khiển cơ học bằng hộp số bánh răng (gear operated). Sản phẩm được thiết kế nhằm đáp ứng các yêu cầu đóng mở chính xác, nhẹ nhàng và an toàn trong hệ thống ống có áp lực cao. Với kích thước DN65, van phù hợp cho các tuyến ống trung bình và nhánh phụ trong công nghiệp cấp thoát nước, HVAC, thực phẩm, hóa chất và PCCC. AUTA FIG062 DN65 mang lại hiệu suất ổn định, độ kín tuyệt đối và tuổi thọ vượt trội.

Thân van được đúc từ gang cầu GGG50, phủ lớp sơn epoxy dày 250 micron chống gỉ và chống ăn mòn. Đĩa van inox SS304 sáng bóng, chịu áp suất lớn và mài mòn cao. Vòng làm kín EPDM đàn hồi, kín nước tuyệt đối, không lão hóa sớm. Bộ tay quay kết hợp hộp số truyền động bánh răng giúp thao tác nhẹ, an toàn và chính xác. Van bướm AUTA FIG062 DN65 Malaysia là lựa chọn lý tưởng cho hệ thống công nghiệp yêu cầu điều khiển tinh và vận hành bền bỉ.

Xem đầy đủ các sản phẩm: butterfly valves

Cấu tạo tổng quan

Van bướm AUTA FIG062 DN65 có cấu trúc đồng tâm, bao gồm thân gang cầu, trục inox, đĩa inox, vòng làm kín EPDM và hộp số tay quay. Thiết kế wafer giúp lắp giữa hai mặt bích tiêu chuẩn JIS, BS hoặc DIN, tiết kiệm không gian và trọng lượng. So với dòng tay gạt FIG061, FIG062 được trang bị thêm cơ cấu giảm tốc bằng bánh răng thép, cho phép thao tác mượt và kiểm soát góc mở chính xác. Bảng dưới đây trình bày chi tiết vật liệu và chức năng của từng bộ phận:

STT	Bộ phận	Vật liệu	Chức năng
1	Thân van	Gang cầu GGG50	Chịu áp lực và bảo vệ cấu trúc bên trong
2	Trục van	Inox SS410	Truyền lực xoay từ hộp số đến đĩa
3	Đĩa van	Inox SS304	Điều tiết dòng chảy, đảm bảo kín khi đóng
4	Vòng làm kín	EPDM	Tạo kín tuyệt đối giữa thân và đĩa
5	Bạc lót	PTFE	Giảm ma sát, giúp trục quay nhẹ
6	O-Ring	EPDM	Ngăn rò tại vị trí xuyên trục
7	Chốt định vị	SS304	Cố định đĩa và trục
8	Hộp số tay quay	Gang đúc / thép	Giảm tốc, khuếch đại mô-men xoắn
9	Vô-lăng tay quay	Thép sơn tĩnh điện	Điều khiển đóng mở qua hộp số

Nguyên lý hoạt động

Van bướm AUTA FIG062 DN65 hoạt động theo cơ chế truyền động bánh răng. Khi người vận hành xoay vô-lăng, lực xoay được truyền qua hệ thống bánh răng trong hộp số, làm trục inox xoay và kéo đĩa van quay trong thân. Khi đĩa song song với hướng dòng chảy, van mở hoàn toàn, cho phép lưu lượng đi qua tối đa. Khi đĩa vuông góc, van đóng kín, ngăn dòng chảy hoàn toàn. Nhờ cơ cấu hộp số, thao tác nhẹ nhàng, chính xác, giúp điều tiết lưu lượng hiệu quả và tránh hiện tượng sốc áp khi đóng mở nhanh.

   ┌──────────────────────────────┐
   │           Ống dẫn            │
   │                              │
   │  (1) Mở hoàn toàn →          │
   │                             │
   │                             │
   │                             │
   └──────────────────────────────┘
   │                              │
   │  (2) Đóng hoàn toàn          │
   │       |← chắn dòng →|        │
   │                              │
   └──────────────────────────────┘

Đĩa xoay quanh trục trung tâm, lực ép phân bố đều lên vòng EPDM tạo độ kín tuyệt đối. Khi mở, dòng chảy chia đều qua hai mặt đĩa, giảm xoáy và rung. Hộp số bánh răng giúp người vận hành điều chỉnh chính xác góc mở mà không cần dùng lực lớn. Bạc lót PTFE giúp trục vận hành nhẹ, không kẹt, không rò rỉ. Nhờ thiết kế đồng tâm và vật liệu cao cấp, FIG062 DN65 đảm bảo độ bền và hiệu suất lâu dài.

Ưu điểm nổi bật

Van bướm AUTA FIG062 DN65 nổi bật nhờ thiết kế tay quay hộp số, giúp thao tác nhẹ và chính xác hơn so với dòng tay gạt. Cơ cấu bánh răng cho phép đóng mở chậm, tránh va đập thủy lực. Thân gang cầu GGG50 bền, chịu áp cao. Đĩa inox SS304 chống ăn mòn, chịu áp lực và mài mòn tốt. Gioăng EPDM mềm, kín nước tuyệt đối, bền trong môi trường nước, khí và hóa chất nhẹ. Bạc lót PTFE giảm ma sát, tăng tuổi thọ.

Hộp số được bôi trơn kín, hoạt động êm, không cần bảo trì thường xuyên. Tay quay vô-lăng lớn, xoay nhẹ, có cơ cấu giới hạn hành trình, đảm bảo an toàn khi vận hành. Thiết kế wafer nhỏ gọn giúp dễ lắp đặt và tiết kiệm không gian. Lớp phủ epoxy dày bảo vệ thân van khỏi rỉ sét, kéo dài tuổi thọ. FIG062 DN65 đạt tiêu chuẩn EN 12266 về độ kín và độ bền cơ học, vận hành ổn định trong thời gian dài.

So với các loại van cổng hoặc van cầu, FIG062 DN65 có ưu thế về tốc độ đóng mở, độ chính xác điều tiết và chi phí bảo trì thấp. Van thích hợp cho các môi trường công nghiệp cần độ tin cậy cao và hoạt động liên tục.

Ứng dụng thực tế

Van bướm AUTA FIG062 DN65 được ứng dụng rộng rãi trong hệ thống cấp thoát nước, HVAC, xử lý nước thải, thực phẩm, hóa chất và PCCC. Với kích thước DN65, van thường được lắp ở các nhánh trung gian hoặc khu vực cần điều tiết lưu lượng tinh. Trong hệ thống HVAC, van giúp điều chỉnh lưu lượng nước lạnh, duy trì cân bằng nhiệt. Trong hệ thống PCCC, FIG062 DN65 đảm bảo đóng ngắt nhanh, an toàn và dễ kiểm tra.

Trong ngành thực phẩm và nước uống, vật liệu inox và EPDM đảm bảo vệ sinh, không gây ô nhiễm. Trong công nghiệp hóa chất nhẹ, van hoạt động bền, không bị ăn mòn, đảm bảo hiệu suất ổn định. FIG062 DN65 phù hợp cho các hệ thống yêu cầu điều khiển chính xác, độ kín cao và vận hành an toàn lâu dài.

Hướng dẫn lắp đặt và vận hành

Bước 1: Làm sạch hai mặt bích, loại bỏ dầu, bụi và gỉ. Đặt van vào giữa hai mặt bích, căn chỉnh trục song song với tâm đường ống.

Bước 2: Siết bulông đều theo hình chéo để lực phân bố đồng đều quanh vòng EPDM. Không siết quá chặt để tránh cong thân hoặc bó đĩa.

Bước 3: Xoay vô-lăng để kiểm tra chuyển động đĩa, đảm bảo không chạm thành ống. Kiểm tra hoạt động hộp số và chỉ thị mở/đóng trên nắp hộp số.

Bước 4: Khi vận hành, xoay tay quay chậm để tránh sốc áp. Không ép quá lực khi đĩa đến điểm giới hạn. Đóng mở từ từ để bảo vệ vòng EPDM và trục.

Bước 5: Kiểm tra định kỳ 6 tháng/lần. Làm sạch bề mặt sơn epoxy, tra mỡ bôi trơn cho hộp số, kiểm tra vòng EPDM. Khi phát hiện rò rỉ, thay vòng đệm và siết lại bulông đúng lực. Bảo dưỡng định kỳ giúp FIG062 DN65 luôn vận hành nhẹ, kín và bền.

Với cơ cấu hộp số chính xác, vật liệu cao cấp và thiết kế tối ưu, van bướm AUTA FIG062 DN65 Malaysia là lựa chọn hoàn hảo cho các hệ thống công nghiệp cần độ kín tuyệt đối, vận hành ổn định và độ tin cậy cao trong thời gian dài.
