Giới thiệu

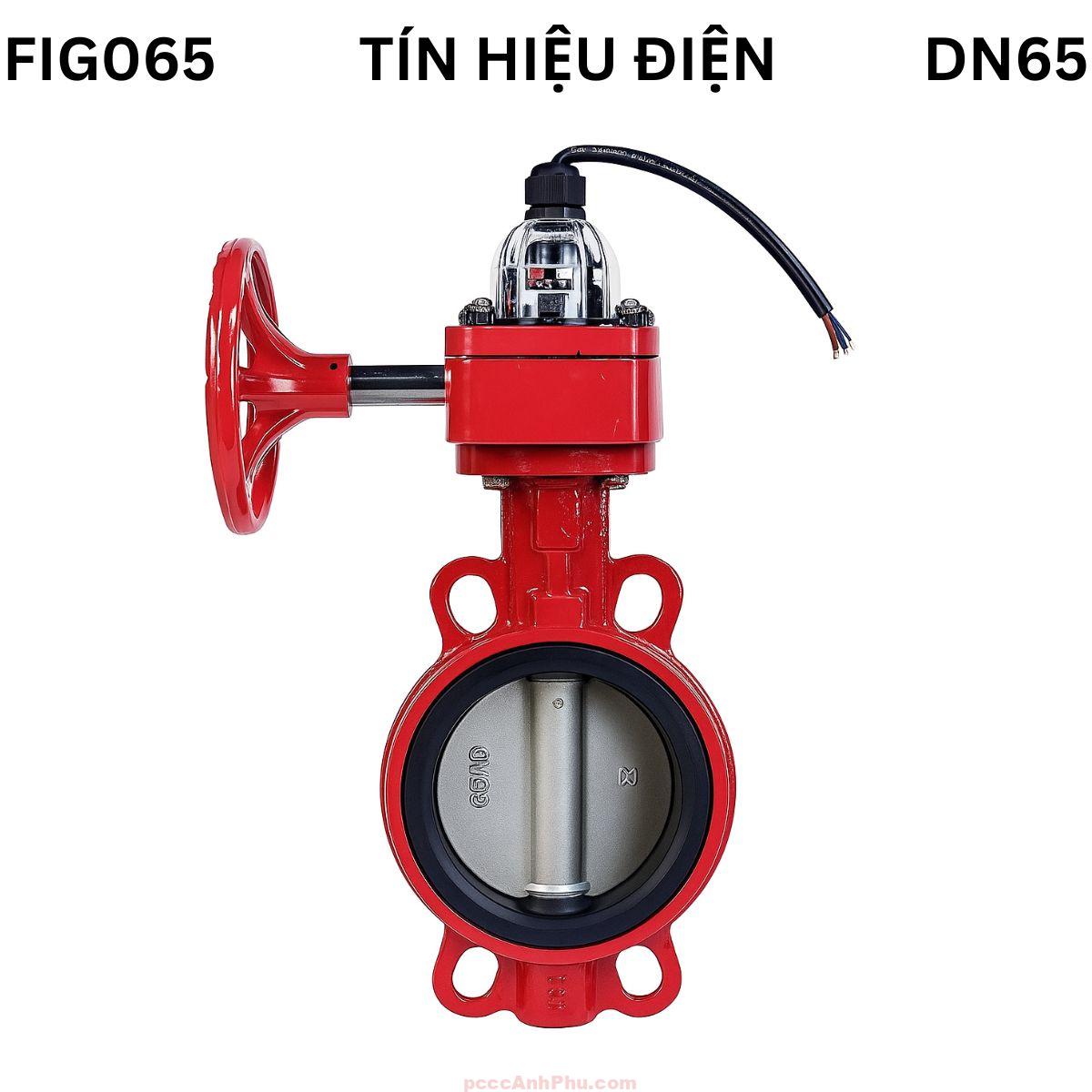

Van bướm tín hiệu điện AUT FIG065 DN65 Malaysia thuộc nhóm van cơ học điều khiển bằng tay quay có tích hợp bộ công tắc giám sát (supervisory switch). Khi người vận hành xoay tay quay để mở hoặc đóng van, bộ công tắc cơ điện NO/NC bên trong hộp số sẽ thay đổi trạng thái và gửi tín hiệu phản hồi về tủ trung tâm. Nhờ đó, hệ thống giám sát biết được chính xác van đang mở hay đóng, đảm bảo an toàn và vận hành ổn định cho toàn bộ tuyến ống.
Kích thước DN65 tương ứng đường kính danh nghĩa 2-1/2 inch, thường được sử dụng tại các nhánh ống trung gian trong hệ thống PCCC sprinkler, cấp nước hoặc HVAC. Van thiết kế dạng wafer, lắp kẹp giữa hai mặt bích tiêu chuẩn JIS10K hoặc EN1092-2, thuận tiện khi bảo trì hoặc thay thế. Tay quay hộp số giúp thao tác nhẹ, phù hợp với đường ống có áp suất cao mà vẫn đảm bảo độ kín hoàn hảo nhờ vòng đệm EPDM và đĩa inox CF8.
Model FIG065 được sản xuất tại Malaysia theo tiêu chuẩn PN16, thân gang cầu GGG50 phủ epoxy chống ăn mòn, kết hợp hộp tín hiệu điện cơ độ bền cao. Đây là lựa chọn lý tưởng cho hệ thống yêu cầu giám sát trạng thái van mà không cần mô-tơ điều khiển, vừa tiết kiệm chi phí vừa đảm bảo tính ổn định lâu dài.
Xem đầy đủ các sản phẩm: valve bướm.
Cấu tạo
Van bướm tín hiệu điện AUT FIG065 DN65 có cấu tạo cơ điện đồng bộ gồm thân gang, đĩa inox, vòng đệm EPDM, trục thép không gỉ, hộp số và bộ công tắc tín hiệu. Tất cả bộ phận được gia công chính xác để đảm bảo vận hành êm, kín, chịu áp PN16, đồng thời truyền tín hiệu trạng thái mở/đóng tin cậy về trung tâm giám sát. Lớp phủ epoxy trên thân van giúp chống gỉ sét khi sử dụng lâu dài trong môi trường ẩm ướt.

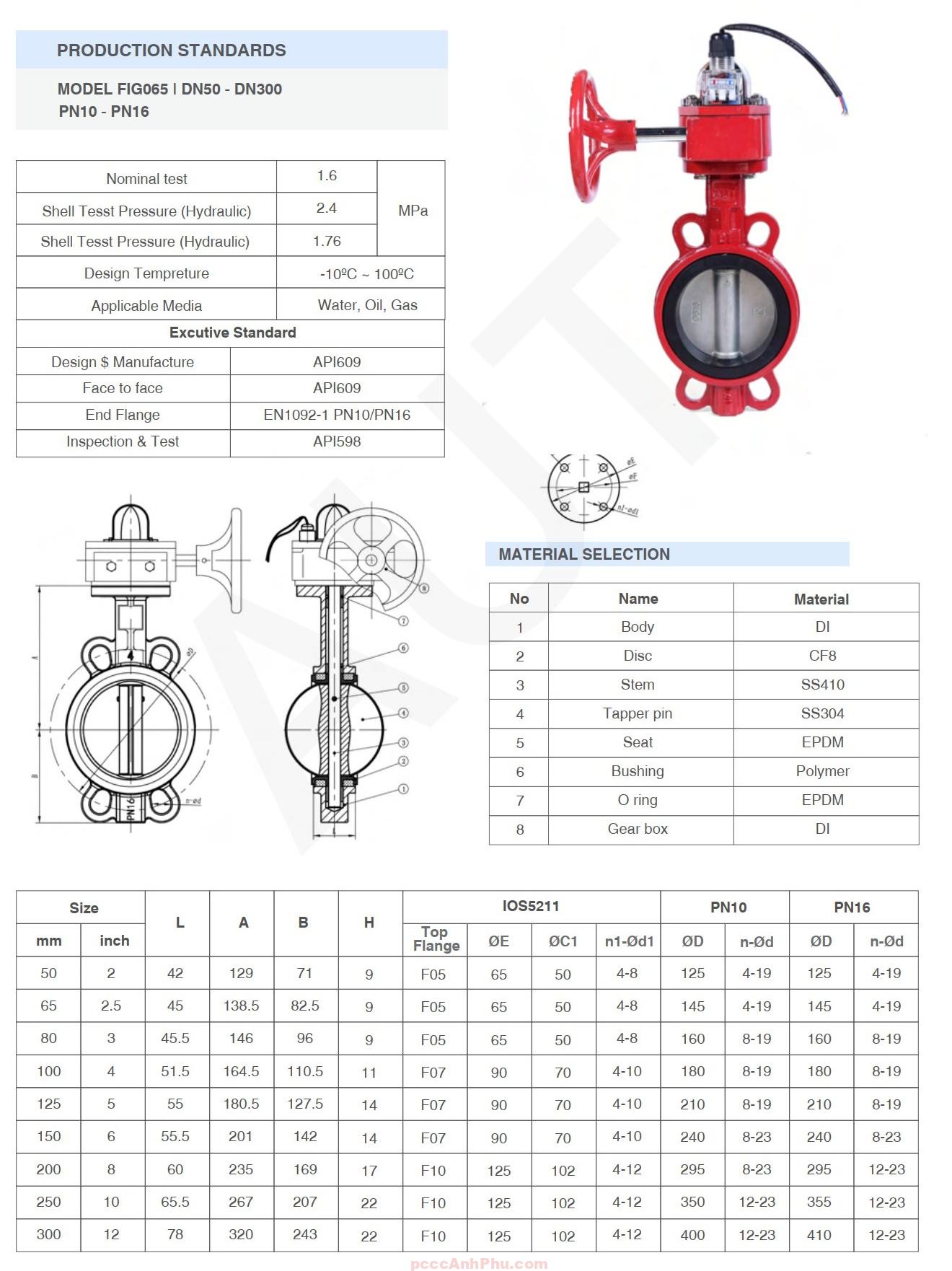

| Thành phần | Vật liệu | Đặc tính |
|---|---|---|
| Thân van | Gang cầu GGG50 phủ epoxy | Chịu áp PN16, chống ăn mòn và va đập |
| Đĩa van | Inox CF8 / CF8M | Đảm bảo độ kín và chống rỉ trong môi trường nước |
| Vòng đệm (Seat) | EPDM | Kín tuyệt đối, đàn hồi cao, tuổi thọ lâu dài |
| Trục van | Thép không gỉ SUS410 | Truyền lực ổn định, chống cong vênh |
| Hộp số tay quay | Gang phủ epoxy | Giảm mô-men xoắn, thao tác nhẹ nhàng |
| Công tắc tín hiệu | Điện cơ NO/NC (micro switch) | Phản hồi trạng thái mở – đóng chính xác |
| Vỏ bảo vệ tín hiệu | Hợp kim nhôm IP65 | Kín nước, chống bụi, bảo vệ linh kiện điện |
Nguyên lý hoạt động
Nguyên lý của FIG065 DN65 tương tự các model van bướm tay quay khác: người vận hành xoay tay quay, hộp số truyền mô-men đến trục làm đĩa inox quay quanh trục trung tâm. Khi đĩa vuông góc với dòng chảy, van đóng hoàn toàn; khi song song, dòng nước lưu thông tối đa. Bộ công tắc micro switch bên trong hộp số sẽ thay đổi trạng thái tiếp điểm khi trục xoay, gửi tín hiệu điện (NO/NC) về tủ giám sát trung tâm.
+-----------------------+
| HỘP SỐ TÍN HIỆU CƠ |
| (Micro Switch) |
+----------+------------+
|
v
+------------+
| TRỤC VAN |
+-----+------+
|
v
/-----------
/
| ĐĨA VAN | ← Xoay 90° để đóng/mở
/
-----------/
|
v
DÒNG CHẢY
Bộ tín hiệu này hoạt động hoàn toàn cơ học, không cần cấp điện vận hành, giúp giảm rủi ro hỏng hóc. Nhờ đó, FIG065 DN65 đặc biệt phù hợp cho các hệ thống PCCC hoặc HVAC, nơi đòi hỏi tính ổn định và khả năng kiểm soát trạng thái van mọi lúc mà không cần thao tác trực tiếp.
Ưu điểm
1. Độ tin cậy cao: Bộ công tắc cơ học truyền tín hiệu chính xác, ít hỏng, phù hợp vận hành lâu dài.
2. Vận hành nhẹ: Tay quay hộp số giúp mở/đóng dễ dàng, hạn chế mỏi tay khi sử dụng thường xuyên.
3. Vật liệu chất lượng: Gang cầu và inox CF8 đảm bảo bền bỉ, chịu được áp lực và môi trường khắc nghiệt.
4. Lắp đặt nhanh: Kiểu wafer gọn nhẹ, chỉ cần kẹp giữa hai mặt bích, không tốn diện tích.
5. Độ kín tuyệt đối: Gioăng EPDM đàn hồi cao, chống rò rỉ tuyệt đối.
6. Tín hiệu giám sát hiệu quả: Hỗ trợ hệ thống PCCC nhận biết trạng thái van theo thời gian thực.
Ứng dụng
Van bướm tín hiệu điện AUT FIG065 DN65 được sử dụng phổ biến tại các tuyến ống trung gian, nơi cần giám sát trạng thái van và đảm bảo độ kín dòng chảy. Sản phẩm thích hợp trong các hệ thống kỹ thuật có không gian giới hạn nhưng yêu cầu độ chính xác cao.
Hệ thống PCCC: Lắp ở các nhánh sprinkler hoặc khu vực phụ trợ, giúp báo tín hiệu đóng/mở về trung tâm báo cháy.
Hệ thống HVAC: Điều tiết lưu lượng nước lạnh hoặc nóng đến các dàn trao đổi nhiệt trong tòa nhà.
Cấp nước và xử lý nước: Điều khiển dòng chảy giữa các bể chứa, đường ống trung gian hoặc hệ thống tuần hoàn nước sạch.
Công nghiệp nhẹ: Áp dụng trong dây chuyền sản xuất yêu cầu vật liệu không gỉ, vận hành thủ công, có giám sát tín hiệu.
Lắp đặt và vận hành
Trước khi lắp đặt, kiểm tra hai mặt bích của đường ống phẳng, đồng tâm và sạch. Đặt van vào giữa hai mặt bích, siết đều các bulong theo hình chữ thập để lực ép phân bố đều. Đảm bảo đĩa van ở vị trí mở một phần để tránh kẹt khi lắp.
Bước 1: Đặt van đúng hướng dòng chảy có ký hiệu trên thân.
Bước 2: Siết bulong xen kẽ hai bên, không ép lệch.
Bước 3: Xoay tay quay kiểm tra hành trình đóng mở, đảm bảo êm, không cọ xát vòng đệm.
Bước 4: Đấu nối dây tín hiệu từ micro switch vào tủ trung tâm (tiếp điểm NO/NC).
Bước 5: Đóng mở thử, kiểm tra đèn hoặc tín hiệu hiển thị đúng trạng thái.
Định kỳ 6 tháng nên kiểm tra độ kín, vận hành tay quay và vệ sinh hộp tín hiệu. Nếu đặt van ngoài trời, cần đảm bảo nắp hộp tín hiệu kín nước để bảo vệ mạch điện.
Tuân thủ đúng hướng dẫn sẽ giúp van bướm tín hiệu điện AUT FIG065 DN65 vận hành bền bỉ, an toàn và chính xác trong suốt vòng đời sử dụng.
