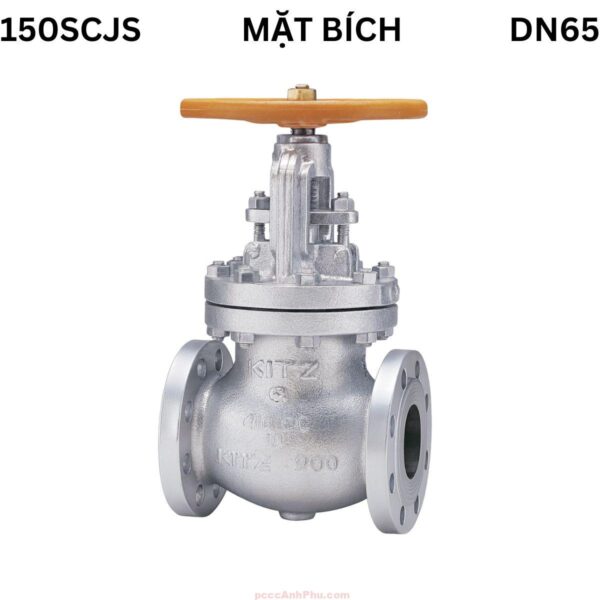

Van cầu hơi thép Kitz 150SCJS DN65

Giới thiệu

Van cầu mặt bích Kitz 150SCJS DN65 là sản phẩm cao cấp thuộc dòng van thép chịu nhiệt của hãng Kitz – Nhật Bản. Đây là thiết bị điều khiển dòng chảy được thiết kế đặc biệt cho hệ thống hơi nóng, khí nén và dầu truyền nhiệt công nghiệp, nơi yêu cầu độ kín cao, độ bền cơ học lớn và khả năng vận hành ổn định trong điều kiện áp suất – nhiệt độ cao.

Với kích thước DN65 (2-1/2 inch), van cầu hơi Kitz 150SCJS được sử dụng phổ biến trong các nhà máy hóa dầu, thực phẩm, năng lượng và dệt nhuộm. Thân van được chế tạo bằng thép carbon ASTM A216 Gr.WCB, chịu được nhiệt độ làm việc tối đa 538°C (1000°F) và áp suất đến 19.5 bar. Đây là dòng vật liệu lý tưởng cho các hệ thống hơi trung – cao áp, đảm bảo độ bền, độ kín và an toàn tuyệt đối trong vận hành lâu dài.

Đĩa van dạng Swivel Disc hàn phủ hợp kim Cobalt–Chrome (Co–Cr–W) chống mài mòn và chịu nhiệt cực tốt. Trục van inox 403 mạ cứng giúp chống ăn mòn, chịu xoắn và vận hành ổn định trong điều kiện khắc nghiệt. Thiết kế nắp bulong dễ tháo lắp, kết hợp mặt bích RF tiêu chuẩn ANSI B16.5 giúp lắp đặt đơn giản và đảm bảo kín tuyệt đối.

Tham khảo thêm các sản phẩm: valve cầu

Cấu tạo tổng quan

Van cầu Kitz 150SCJS DN65 có cấu trúc cơ khí vững chắc, được thiết kế theo dạng trục nâng ngoài (Rising Stem) giúp nhận biết trạng thái đóng mở rõ ràng. Thân và nắp van làm từ thép carbon WCB, chịu được áp suất cao và nhiệt độ lên tới 538°C. Cấu trúc Swivel Disc cho phép đĩa van xoay nhẹ khi đóng, giúp phân bố lực đều, giảm mài mòn và duy trì độ kín lâu dài. Gioăng graphite mềm không amiăng giúp tăng khả năng bịt kín, đồng thời chịu nhiệt và chịu áp suất vượt trội.

Tay quay bằng gang dẻo FCD450 sơn tĩnh điện đen, kích thước lớn, giúp thao tác nhẹ và an toàn. Ghế van hàn phủ hợp kim Co–Cr–W tăng khả năng chống xước và ăn mòn. Tất cả các chi tiết cơ khí đều được gia công CNC chính xác, kiểm định độ kín và độ bền 100% trước khi xuất xưởng theo tiêu chuẩn Kitz Nhật Bản.

Nhờ cấu tạo đồng bộ và vật liệu cao cấp, van cầu Kitz DN65 đảm bảo độ kín tuyệt đối, vận hành ổn định trong các môi trường hơi, dầu hoặc khí có nhiệt độ cao và áp lực lớn.

Nguyên lý hoạt động

Van cầu mặt bích Kitz 150SCJS DN65 hoạt động dựa trên cơ chế nâng – hạ đĩa van tuyến tính. Khi tay quay được xoay ngược chiều kim đồng hồ, trục ren nâng đĩa lên, cho phép hơi hoặc dầu lưu thông qua thân van. Khi xoay cùng chiều, đĩa hạ xuống, ép chặt vào ghế van, ngăn dòng chảy hoàn toàn. Cơ cấu Rising Stem giúp người vận hành dễ quan sát trạng thái mở – đóng qua vị trí trục.

     |------ Tay quay
     |       |
     |      Trục nâng
     |       |
     V       |
 +---------------------+
 |       Đĩa van        |
 |       ↓ ↑             |
 |-----------------------|
 |   → Dòng hơi / khí    |
 +-----------------------+

Đĩa dạng Swivel Disc giúp giảm lực ma sát, phân bổ lực đóng đều, tăng tuổi thọ ghế van. Nhờ cấu trúc thân cầu, dòng hơi chuyển hướng mượt, giảm rung động và hạn chế tổn thất áp suất trong hệ thống đường ống hơi công nghiệp.

Ưu điểm nổi bật

1. Thép carbon WCB chịu nhiệt đến 538°C, thích hợp cho hơi trung – cao áp.

2. Đĩa và ghế van hàn cứng hợp kim Co–Cr–W chống mài mòn và rò rỉ.

3. Trục inox 403 bền bỉ, chịu xoắn cao, không biến dạng khi vận hành liên tục.

4. Gioăng graphite mềm, không amiăng, kín tuyệt đối ở áp suất cao.

5. Tay quay FCD450 lớn, xoay nhẹ, thao tác nhanh và an toàn.

6. Cấu trúc Rising Stem dễ quan sát, bảo dưỡng và kiểm tra định kỳ.

7. Swivel Disc tự xoay giảm hao mòn, tăng độ bền ghế van.

8. Mặt bích RF chuẩn ANSI B16.5, tương thích tiêu chuẩn quốc tế.

9. Kiểm định nghiêm ngặt, độ kín đạt 100% trước khi xuất xưởng.

10. Hàng chính hãng Kitz Nhật Bản, hiệu suất cao, tuổi thọ dài hạn.

Ứng dụng tiêu biểu

Van cầu Kitz 150SCJS DN65 được ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ độ kín, độ bền và khả năng chịu nhiệt tuyệt vời:

1. Hệ thống hơi trung áp – điều tiết, cấp, xả hơi trong nhà máy.

2. Hóa dầu – kiểm soát dòng dầu nóng, khí công nghiệp, dầu truyền nhiệt.

3. Dệt nhuộm – điều chỉnh hơi nóng cho máy sấy, máy ép, nhuộm vải.

4. Thực phẩm – vận hành hệ thống hấp, nấu, tiệt trùng an toàn.

5. HVAC – điều tiết nước nóng và hơi trung tâm trong hệ thống kỹ thuật.

6. Nhiệt điện – đóng mở hơi bão hòa, đường ống cấp và hồi hơi trung áp.

7. Cơ khí chế tạo – điều tiết khí và dầu kỹ thuật trong dây chuyền sản xuất.

Hướng dẫn lắp đặt và vận hành

Bước 1 – Kiểm tra: Đảm bảo thông số DN65, Class 150, kiểm tra tình trạng bề mặt bích và đệm kín graphite.

Bước 2 – Lắp đặt: Căn chỉnh đúng tâm ống, đặt đệm kín, siết bulong đều theo hình sao để đảm bảo kín tuyệt đối.

Bước 3 – Vận hành: Mở tay quay thử, quan sát trục nâng – hạ mượt, không kẹt và không rò hơi.

Bước 4 – Bảo dưỡng: Bôi mỡ chịu nhiệt định kỳ vào trục, thay packing graphite khi có dấu hiệu rò rỉ hơi.

Lưu ý: Không sử dụng cho môi chất ăn mòn axit hoặc nước muối. Luôn xả áp trước khi tháo van. Kiểm tra và bảo trì định kỳ giúp tăng tuổi thọ và hiệu suất vận hành.
