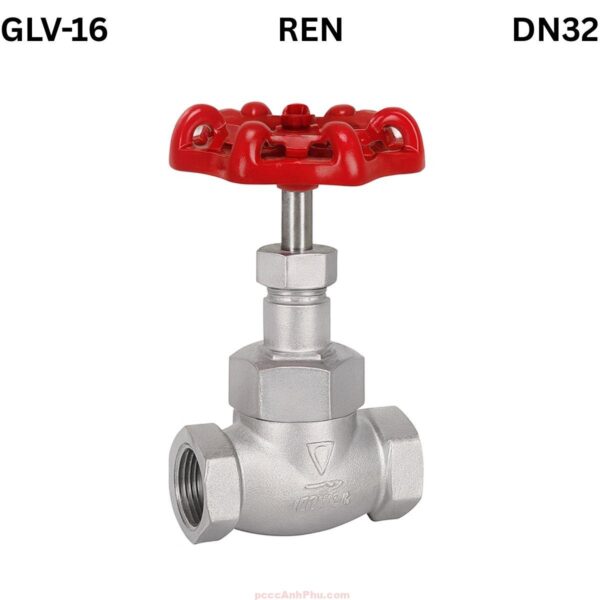

Van cầu ren Yoshitake GLV-16 32A

Giới thiệu

Van cầu Yoshitake GLV-16 DN32A là dòng van điều tiết ren trong cao cấp của Nhật Bản, sử dụng cho hệ thống hơi, khí nén, nước nóng hoặc dầu công nghiệp. Với kích thước ren Rc1¼”, sản phẩm phù hợp cho các đường ống trung bình, nơi yêu cầu kiểm soát lưu lượng ổn định, kín tuyệt đối và dễ bảo trì. Van được sản xuất theo tiêu chuẩn JIS 16K, đảm bảo hoạt động an toàn ở áp suất 2.2 MPa và nhiệt độ tối đa 220°C.

Thân và nắp van được chế tạo từ gang cầu (ductile cast iron), có độ bền kéo cao, chống nứt khi thay đổi nhiệt độ nhanh. Phần đĩa van làm bằng inox không gỉ, giúp van chịu được môi chất hơi và nước nóng có tính ăn mòn nhẹ. Kết cấu nhỏ gọn, dễ lắp đặt, độ kín tuyệt đối và tuổi thọ cao là những ưu điểm nổi bật của model GLV-16 DN32A.

Thiết kế tay quay bằng gang đúc bền chắc, sơn phủ bạc chống oxy hóa. Cơ cấu trục ren non-rising giúp thao tác đóng mở nhẹ, không chiếm không gian. Đây là lựa chọn lý tưởng cho các tuyến ống phụ hoặc cụm điều áp nhỏ trong hệ thống hơi trung tâm.

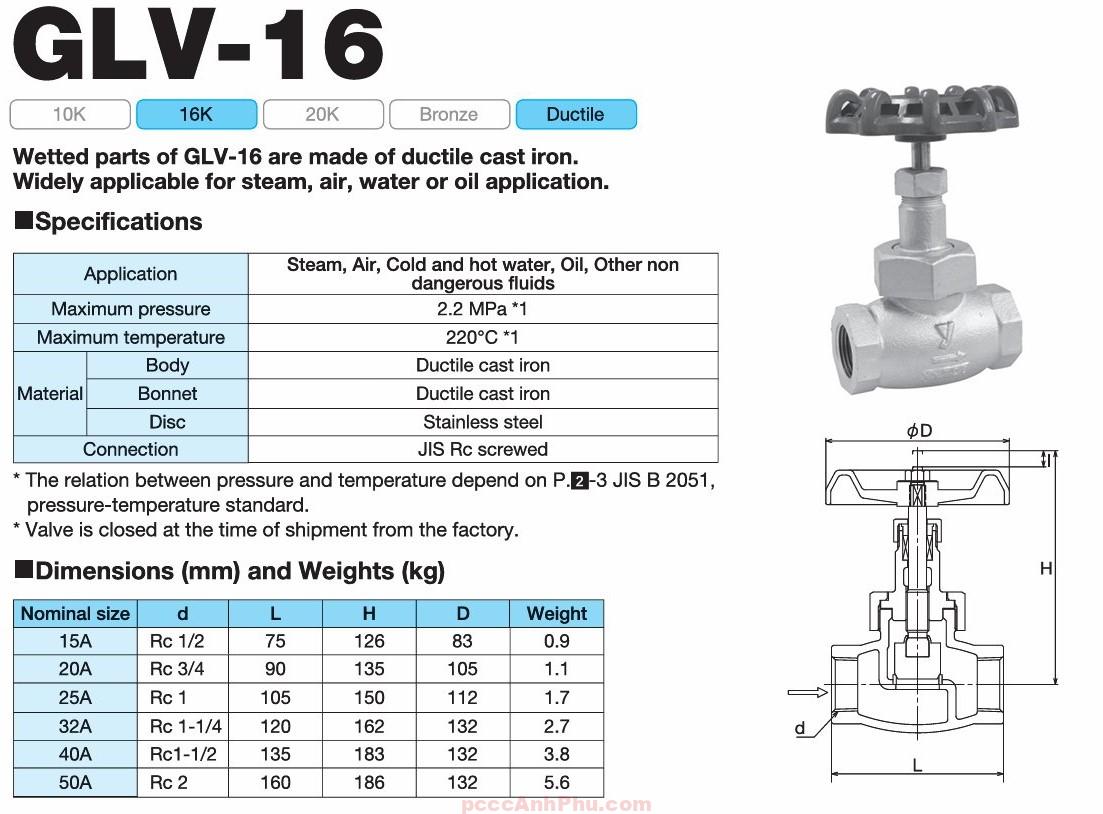

Kích thước DN32A: chiều dài L = 120 mm, chiều cao H = 162 mm, đường kính tay quay D = 132 mm và trọng lượng 2.7 kg. Nhờ thiết kế gọn và nhẹ, van dễ lắp tại các vị trí cao hoặc đường ống dày đặc mà vẫn đảm bảo khả năng điều tiết chính xác và độ kín tuyệt đối.

Tham khảo thêm các sản phẩm: globe valve

Cấu tạo tổng quan

DN32A được cấu thành từ ba phần chính: thân van, nắp van và đĩa van. Thân và nắp đều bằng gang cầu, đúc liền khối để chịu được áp lực cao và rung động cơ học. Phần đĩa làm từ inox, bề mặt mài phẳng chính xác, đảm bảo đóng kín hoàn toàn khi van ở trạng thái đóng. Toàn bộ chi tiết được chế tạo và kiểm tra theo tiêu chuẩn JIS B2051 của Nhật Bản.

Bên trong thân van, dòng chảy được thiết kế dạng chữ Z giúp giảm tổn thất áp và tạo dòng ổn định. Phần seat và disc được gia công chính xác để đảm bảo độ kín tuyệt đối. Lớp phủ bạc ngoài chống rỉ sét, kéo dài tuổi thọ trong môi trường hơi nóng và độ ẩm cao.

Nguyên lý hoạt động

DN32A hoạt động theo cơ chế nâng-hạ đĩa van. Khi tay quay xoay ngược chiều kim đồng hồ, ty van nâng đĩa lên khỏi seat, hơi hoặc nước được phép đi qua. Khi xoay ngược lại, đĩa ép sát vào seat, ngăn hoàn toàn dòng chảy. Cơ chế này cho phép điều tiết lưu lượng chính xác và bảo vệ thiết bị khỏi áp lực ngược.

   Dòng chảy →
   ____________
  |            |
  |  Disc ↑    |   ← Seat
  |____________|
        ↑
      Ty van

Nhờ cơ cấu trục ren tinh và bề mặt làm kín phẳng, van hoạt động êm, ít mài mòn, không tạo tiếng ồn. Tay quay non-rising giúp DN32A tiết kiệm không gian lắp đặt, đồng thời hạn chế bụi bẩn bám trên trục.

Ưu điểm

Độ kín cao: Bề mặt disc-seat mài phẳng chính xác, đảm bảo không rò rỉ.

Chịu áp suất lớn: Làm việc ổn định ở 2.2 MPa, phù hợp hơi và dầu.

Chống ăn mòn: Đĩa inox bền với nước, dầu và hơi ẩm.

Tuổi thọ cao: Gang cầu chịu va đập tốt, không nứt vỡ khi thay đổi nhiệt.

Thao tác nhẹ: Tay quay mượt, lực xoay nhỏ, an toàn khi vận hành.

Dễ lắp đặt: Kết nối ren Rc1¼” nhanh gọn, không cần mặt bích.

Thiết kế nhỏ gọn: Phù hợp vị trí hẹp, đường ống phụ và máy gia nhiệt.

Ứng dụng

Van cầu Yoshitake GLV-16 DN32A được sử dụng trong hệ thống hơi, dầu, khí nén và nước nóng. Van điều tiết lưu lượng cho các thiết bị trao đổi nhiệt, bộ gia nhiệt hoặc trạm phân phối hơi. Kích thước DN32A lý tưởng cho các đường ống trung bình, nơi cần điều chỉnh áp suất chính xác.

Trong các nhà máy dệt, thực phẩm và hóa chất, DN32A được dùng làm van điều khiển cục bộ. Ngoài ra, van còn được ứng dụng trong hệ thống HVAC, lò hơi nhỏ, dây chuyền gia nhiệt và hệ thống khí trung áp.

Lắp đặt & vận hành

Chuẩn bị: Làm sạch đầu ren, quấn băng tan đúng chiều, đặt van theo hướng mũi tên dòng chảy.

Lắp đặt: Dùng mỏ lết siết đều lực, tránh vặn trực tiếp vào tay quay.

Kiểm tra: Cấp áp nhẹ để thử kín sau lắp. Nếu rò, tháo ra và quấn lại băng tan chuẩn.

Vận hành: Xoay tay quay nhẹ, tránh đóng mở nhanh gây xung áp.

Bảo dưỡng: Kiểm tra định kỳ 6 tháng, vệ sinh ren ngoài và tra dầu nhẹ vào trục quay.

An toàn: Xả hết áp, làm nguội trước khi tháo. Không đứng đối diện hướng xả khi kiểm tra áp.
