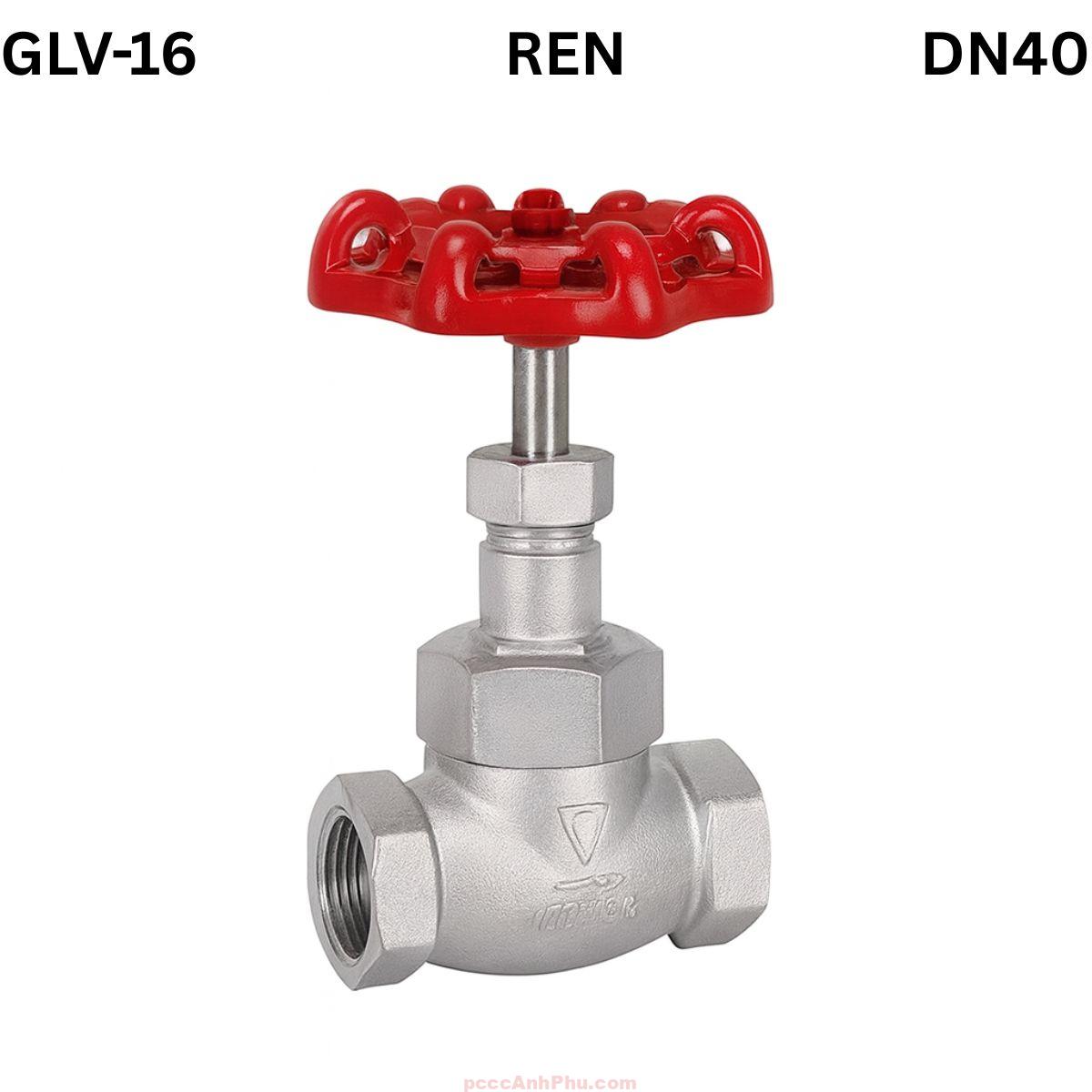

Van cầu ren Yoshitake GLV-16 40A

Giới thiệu

Van cầu Yoshitake GLV-16 DN40A là sản phẩm van ren chất lượng cao do Yoshitake – Nhật Bản sản xuất, chuyên dùng trong các hệ thống hơi nóng, khí nén, dầu và nước công nghiệp. Với kích thước ren Rc1½”, DN40A thích hợp cho các tuyến ống trung bình đến lớn, đảm nhiệm vai trò điều tiết và đóng ngắt dòng chảy ổn định. Van được thiết kế theo tiêu chuẩn JIS 16K, chịu áp suất làm việc đến 2.2 MPa và nhiệt độ tối đa 220°C.

Thân và nắp van làm từ gang cầu (ductile cast iron), có khả năng chịu áp và va đập cơ học tốt hơn gang xám thông thường. Phần đĩa van chế tạo bằng inox không gỉ, giúp chống ăn mòn và duy trì độ kín tuyệt đối trong thời gian dài. Kết cấu ren trong JIS Rc giúp lắp đặt dễ dàng mà không cần mặt bích, tối ưu cho hệ thống hơi quy mô vừa.

Tay quay bằng gang đúc chắc chắn, phủ sơn bạc chống oxy hóa. Cấu trúc trục ren non-rising giúp vận hành nhẹ, không tốn không gian chiều cao. DN40A được xem là lựa chọn lý tưởng cho các nhánh hơi hoặc tuyến ống phụ, nơi cần điều tiết áp suất và lưu lượng chính xác.

Kích thước DN40A: chiều dài L = 135 mm, chiều cao H = 183 mm, đường kính tay quay D = 132 mm, trọng lượng khoảng 3.8 kg. Nhờ cấu trúc gọn và nhẹ, van có thể lắp tại các vị trí hẹp hoặc hệ thống đường ống trên cao, đảm bảo khả năng đóng mở nhanh và độ kín cao.

Tham khảo thêm các sản phẩm: van cầu thủy lực

Cấu tạo tổng quan

DN40A có cấu trúc 3 phần chính: thân van, nắp van và đĩa van. Thân và nắp được đúc từ gang cầu dẻo, độ bền cao và ổn định khi chịu áp lực lớn. Phần đĩa làm bằng inox chống gỉ, mài phẳng chính xác để tăng độ kín. Trục van được mạ kẽm chống ăn mòn, truyền lực trực tiếp từ tay quay đến đĩa. Toàn bộ chi tiết được gia công CNC theo tiêu chuẩn JIS B2051, đảm bảo độ chính xác và tuổi thọ dài lâu.

Bên trong thân van, đường dẫn dòng chảy được thiết kế dạng chữ Z giúp giảm tổn thất áp và điều tiết lưu lượng ổn định. Seat và disc được mài khớp chính xác, cho độ kín hoàn hảo. Bề mặt phủ sơn bạc chống oxy hóa, đảm bảo bền trong môi trường hơi, nước nóng và dầu công nghiệp.

Nguyên lý hoạt động

Van cầu DN40A hoạt động dựa trên cơ chế nâng-hạ đĩa van. Khi tay quay xoay ngược chiều kim đồng hồ, trục van nâng đĩa lên, cho phép dòng hơi hoặc nước đi qua. Khi xoay ngược lại, đĩa ép chặt vào seat, chặn hoàn toàn dòng chảy. Cơ cấu ren chính xác giúp van đóng mở êm, kiểm soát lưu lượng dễ dàng.

   Dòng chảy →
   ____________
  |            |
  |  Disc ↑    |   ← Seat
  |____________|
        ↑
      Ty van

Tay quay kiểu non-rising cho phép thao tác linh hoạt trong không gian hẹp. Van đóng mở nhẹ, giảm mỏi khi vận hành thường xuyên. Khi van mở hoàn toàn, tổn thất áp suất được giảm tối đa nhờ đường dẫn dòng được tối ưu.

Ưu điểm

Độ kín tuyệt đối: Đĩa inox khớp chặt seat, ngăn rò rỉ kể cả trong môi trường áp cao.

Chịu áp và nhiệt cao: Hoạt động ổn định ở 2.2 MPa, 220°C, bền bỉ trong môi trường hơi.

Tuổi thọ cao: Gang cầu và inox chống mòn tốt, độ bền cơ học vượt trội.

Dễ bảo trì: Cấu trúc đơn giản, tháo lắp dễ dàng khi vệ sinh.

Thao tác nhẹ: Tay quay mượt, ren chính xác, không cần lực lớn.

Thiết kế nhỏ gọn: Trọng lượng nhẹ, dễ lắp trong không gian hẹp.

Tiêu chuẩn Nhật Bản: Sản xuất và kiểm định theo JIS B2051, độ tin cậy cao.

Ứng dụng

DN40A được ứng dụng trong các hệ thống hơi công nghiệp, nước nóng, dầu truyền nhiệt và khí nén. Van đảm bảo điều tiết lưu lượng ổn định và ngăn ngừa rò rỉ trong các dây chuyền sản xuất. Đây là kích thước trung gian phổ biến trong nhà máy thực phẩm, hóa chất, dệt và cơ khí nhiệt.

Trong hệ thống HVAC, DN40A dùng để điều chỉnh hơi hoặc nước nóng cấp cho cụm trao đổi nhiệt. Ngoài ra, van còn được lắp tại các trạm cấp hơi hoặc đường ống phân phối chính trong hệ thống năng lượng.

Lắp đặt & vận hành

Chuẩn bị: Làm sạch đầu ren, quấn băng tan đúng chiều, xác định hướng dòng chảy theo mũi tên trên thân van.

Lắp đặt: Dùng mỏ lết siết đều, tránh vặn vào phần tay quay. Không siết quá chặt gây nứt ren gang.

Kiểm tra: Sau lắp đặt, cấp áp nhẹ để kiểm tra kín. Nếu phát hiện rò, tháo ra và quấn lại băng tan chuẩn.

Vận hành: Xoay tay quay từ từ khi mở, tránh đóng mở nhanh gây xung áp. Khi không sử dụng, đóng kín hoàn toàn.

Bảo dưỡng: Kiểm tra 6 tháng/lần, vệ sinh tay quay, tra dầu nhẹ cho trục. Tránh để bụi hoặc nước đọng lâu.

An toàn: Ngắt áp và làm nguội hệ thống trước khi tháo. Không đứng đối diện hướng xả khi thử áp.
