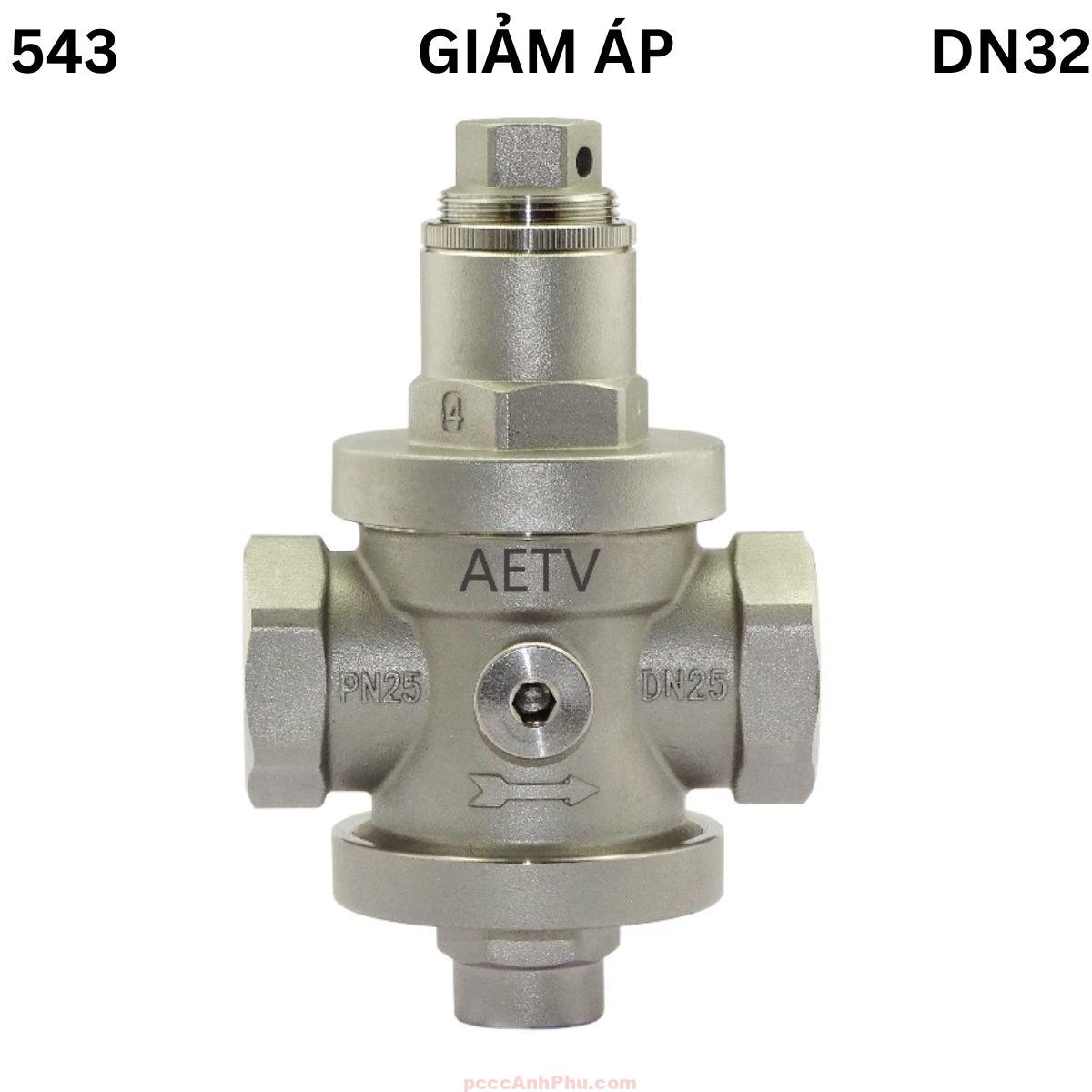

Van giảm áp Aetv 543 DN32

Giới thiệu DN32

Van giảm áp AETV 543 DN32 là model ren 1¼ inch thuộc dòng điều áp inox cao cấp của AETV Trung Quốc, phù hợp cho các hệ thống nước sạch, nước kỹ thuật, khí nén, hệ thống áp lực cao và các module điều khiển lưu lượng trong nhà máy hoặc tòa nhà. Với đường kính lớn hơn DN25, DN32 mang đến lưu lượng mạnh hơn nhưng vẫn giữ được độ ổn định áp suất nhờ cơ cấu piston – lò xo chính xác.

Vật liệu inox SS304/SS316 toàn thân giúp DN32 chống ăn mòn vượt trội, vận hành lâu dài trong môi trường nước chứa khoáng, nước nóng nhẹ hoặc khí nén có độ ẩm cao. Đây là lựa chọn lý tưởng cho các hệ thống cấp nước áp cao, dây chuyền sản xuất thực phẩm – đồ uống, thiết bị bơm tăng áp, hệ thống lọc nước công nghiệp và các ứng dụng kỹ thuật có yêu cầu điều áp liên tục.

DN32 có áp suất làm việc tối đa 25 bar, phù hợp cho các hệ thống có áp nguồn mạnh. Với kích thước lớn hơn các dòng DN15–DN20–DN25, van có thể xử lý lưu lượng cao hơn nhưng vẫn vận hành nhẹ nhàng và chính xác nhờ cấu trúc bên trong tối ưu.

Xem đầy đủ các sản phẩm: valve giảm áp

Cấu tạo DN32

AETV 543 DN32 sử dụng kết cấu inox liền khối chắc chắn, chịu được áp lực lớn và môi trường có độ ăn mòn nhẹ. Buồng điều áp đặt giữa thân van, bên trong chứa piston inox kích thước lớn hơn giúp tăng độ nhạy khi điều chỉnh áp.

Bảng vật liệu chi tiết theo datasheet AETV 543:

No.	Bộ phận	Vật liệu
1	Vít điều áp	SS304 / SS316
2	Đai cố định	SS304 / SS316
3	Lò xo	SS304 / 55CrSI
4	Nắp van	SS304 / SS316
5	Piston	SS304 / SS316
6	O-ring	NBR / FKM / EPDM
7	Đai khóa	SS304 / SS316
8	O-ring chính	NBR / FKM / EPDM
9	Lưới lọc	SS304
10	Đệm	FKM / EPDM
11	Đĩa van	SS304 / SS316
12	Valve Seat	SS304 / SS316
13	Thân	SS304 / SS316
14	Ty van	SS304 / SS316

Thông số kích thước DN32 theo datasheet: L = 118 mm, H = 225 mm. Kích thước này cho phép van đáp ứng lưu lượng lớn hơn nhưng vẫn phù hợp với các hệ thống ren truyền thống.

Bộ piston inox cỡ lớn giúp DN32 phản hồi êm và chính xác hơn ở lưu lượng lớn. Lưới lọc SS304 giúp chặn cặn mịn, bảo vệ piston và gioăng, kéo dài tuổi thọ van trong môi trường nước có tạp chất nhẹ.

Nguyên lý DN32

Giống toàn bộ dòng AETV 543, DN32 điều áp dựa trên sự cân bằng giữa lực lò xo và áp suất tác động lên piston. Khi áp suất đầu ra thay đổi, piston dịch chuyển giúp cửa van mở rộng hoặc thu hẹp, giữ áp luôn ổn định.

Khi áp đầu ra tăng vượt mức cài đặt, piston bị đẩy lên, làm cửa van đóng bớt để giảm lưu lượng. Khi áp đầu ra giảm, lực lò xo đẩy piston mở rộng cửa van để bù lại lưu lượng thiếu.

        P_in
         │
         ▼
    ┌────────────┐
    │   Cửa van   │◄── Lực lò xo
    └───────┬─────┘
            │
            ▼
     ┌────────────┐
     │   Piston    │◄── Áp phản hồi P_out
     └───────┬─────┘
             │
             ▼
           P_out

Cơ chế này đảm bảo DN32 duy trì áp ổn định dù lưu lượng trong hệ thống tăng hoặc giảm đột ngột. Đặc biệt với piston kích thước lớn, DN32 phản hồi mượt, không tạo rung hay dao động áp.

Bộ gioăng bằng FKM/EPDM giúp DN32 chống chịu nhiệt, hóa chất nhẹ và duy trì độ kín trong thời gian dài.

Ưu điểm DN32

Toàn thân inox. SS304/SS316 chống ăn mòn hoàn toàn, phù hợp nước sạch và khí nén ẩm.

Chịu áp lớn. Làm việc ổn định ở áp suất tối đa 25 bar.

Điều áp mượt. Piston lớn phản hồi nhanh, không gây dao động áp.

Lưới lọc tích hợp. Strainer inox giúp ngăn cặn, bảo vệ piston khỏi kẹt.

Phù hợp lưu lượng lớn. DN32 cung cấp lưu lượng mạnh hơn DN25 nhưng vẫn gọn nhẹ.

Lắp mọi hướng. Không bị ảnh hưởng bởi vị trí lắp: đứng, nghiêng hoặc ngang.

Bền bỉ. Không rỉ, không oxi hóa, tuổi thọ cao trong môi trường ẩm.

Dễ bảo trì. Kết cấu tháo nhanh, gioăng thay đơn giản, không cần dụng cụ đặc biệt.

Ứng dụng DN32

DN32 được dùng rộng rãi trong hệ thống nước sạch của tòa nhà cao tầng, nơi cần điều áp trước khi phân phối ra nhiều nhánh.

Trong khí nén, DN32 điều áp cho các máy nén trung tâm, thiết bị đóng gói, máy chiết rót và các module tự động hóa cỡ trung.

Trong công nghiệp thực phẩm – dược phẩm, DN32 được dùng để điều áp trước các thiết bị trộn, nấu hoặc module CIP.

DN32 cũng phù hợp cho hệ thống lọc nước công nghiệp, nước nóng tuần hoàn và HVAC.

Lắp đặt & vận hành DN32

Bước 1: Chuẩn bị ren. Vệ sinh ren, quấn băng tan PTFE 6–8 vòng để đảm bảo độ kín.

Bước 2: Lắp đúng chiều. Mũi tên trên thân phải trùng chiều dòng chảy.

Bước 3: Siết vừa lực. Không siết quá mạnh để tránh hỏng ren inox.

Bước 4: Mở nguồn từ từ. Tránh xung áp mạnh làm ảnh hưởng piston.

Bước 5: Chỉnh áp. Vặn theo chiều kim đồng hồ để tăng áp đầu ra, ngược lại để giảm.

Bảo trì. Vệ sinh strainer và kiểm tra gioăng mỗi 6 tháng để đảm bảo hiệu suất.

Lưu ý. Không dùng DN32 cho nước bẩn nặng vì dễ gây kẹt piston dù có lưới lọc tích hợp.
