Van giảm áp Aetv 543 DN40

Giới thiệu DN40

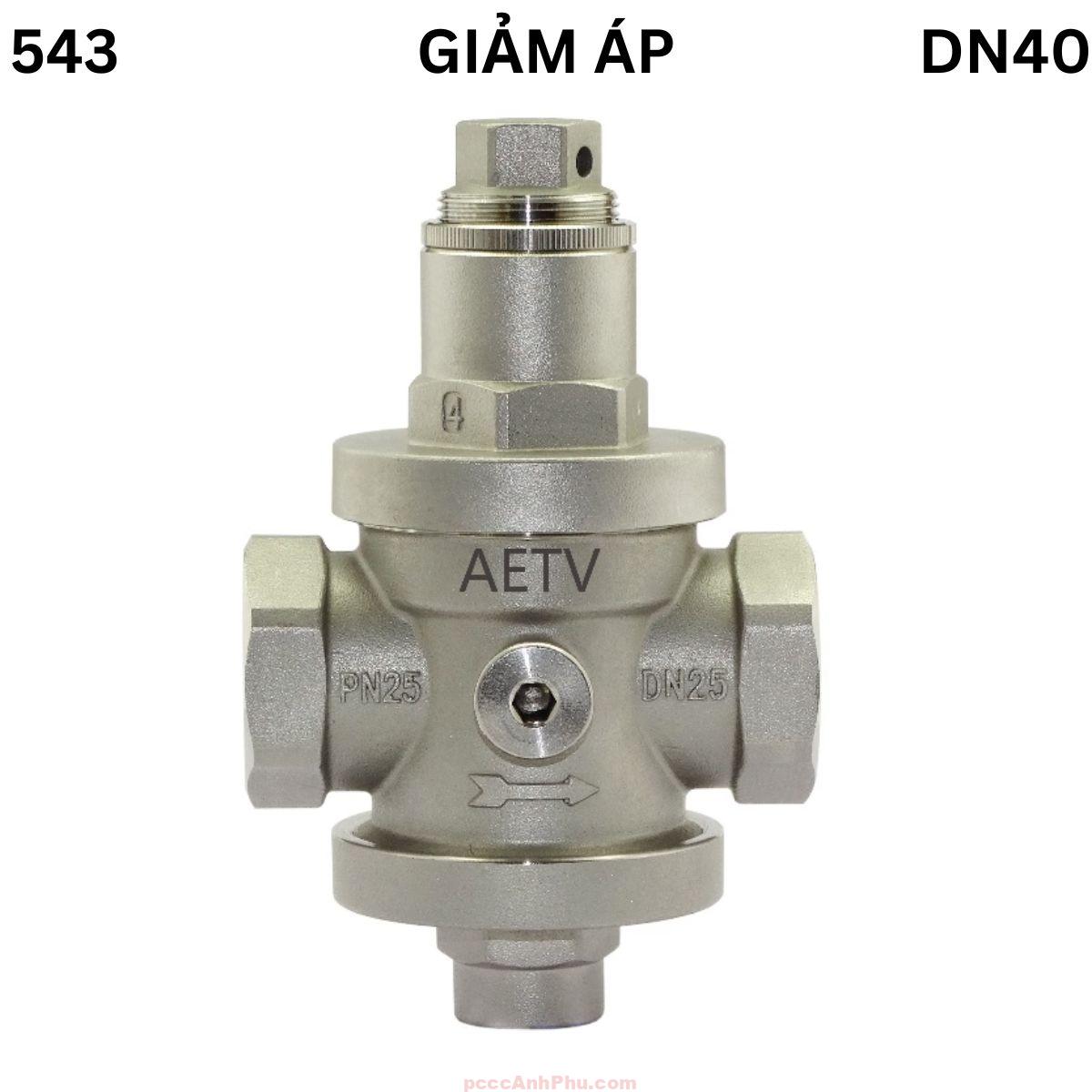

Van giảm áp AETV 543 DN40 là dòng điều áp inox ren 1½ inch, được thiết kế cho các hệ thống nước sạch, khí nén, nước kỹ thuật và hệ thống áp lực cao trong nhà máy hoặc tòa nhà. Đây là kích thước lớn hơn nhóm DN15–DN32 giúp DN40 cung cấp lưu lượng mạnh, phù hợp cho các tuyến nước và khí công suất trung bình đến lớn.

DN40 sử dụng vật liệu inox SS304/SS316 toàn thân, giúp chống ăn mòn, chống rỉ và hoạt động ổn định trong môi trường nước chứa khoáng, nước nóng nhẹ, khí nén có hơi ẩm hoặc môi trường có tính ăn mòn nhẹ. Khác với các van đồng hoặc nhôm nhanh xuống cấp, DN40 giữ được độ bền trong thời gian dài, phù hợp dự án dân dụng và công nghiệp.

DN40 có áp suất làm việc tối đa 25 bar, đảm bảo hoạt động an toàn trong các hệ thống có áp nguồn mạnh. Với khả năng giữ áp đầu ra ổn định nhờ bộ piston – lò xo nhạy, DN40 được dùng rộng rãi trong hệ thống máy lọc công nghiệp, dây chuyền sản xuất thực phẩm – đồ uống, hệ thống khí nén trung tâm và các module điều khiển lưu lượng cần độ ổn định cao.

Xem đầy đủ các sản phẩm: valve điều áp

Cấu tạo DN40

AETV 543 DN40 có cấu tạo chắc chắn với thân inox đúc liền khối, nắp trên ren chắc, piston inox kích thước lớn và bộ lò xo được hiệu chỉnh để đáp ứng lưu lượng cao. Buồng điều áp được mở rộng so với DN32 giúp van kiểm soát áp ổn định ngay cả khi lưu lượng biến động mạnh.

Bảng vật liệu chi tiết theo datasheet AETV 543:

No.	Bộ phận	Vật liệu
1	Vít điều áp	SS304 / SS316
2	Đai cố định	SS304 / SS316
3	Lò xo	SS304 / 55CrSI
4	Nắp van	SS304 / SS316
5	Piston	SS304 / SS316
6	O-ring	NBR / FKM / EPDM
7	Đai khóa	SS304 / SS316
8	O-ring chính	NBR / FKM / EPDM
9	Strainer	SS304
10	Đệm	FKM / EPDM
11	Đĩa van	SS304 / SS316
12	Seat	SS304 / SS316
13	Thân	SS304 / SS316
14	Ty	SS304 / SS316

Theo datasheet, kích thước DN40: L = 126 mm, H = 226 mm. Kích thước này giúp DN40 chịu được lưu lượng cao nhưng vẫn dễ lắp đặt trong hệ thống ren quy mô trung bình.

Buồng điều áp lớn với piston inox đường kính lớn giúp DN40 vận hành êm, không rung và phản hồi nhanh ngay cả khi lưu lượng thay đổi liên tục trong đường ống.

Nguyên lý DN40

AETV 543 DN40 hoạt động dựa trên sự cân bằng giữa lực nén của lò xo và áp suất tác động lên piston. Khi áp đầu ra tăng, piston bị đẩy lên khiến cửa van thu nhỏ; khi áp đầu ra giảm, lò xo đẩy piston xuống giúp mở rộng cửa van và tăng lưu lượng.

Khi lò xo và áp suất đạt trạng thái cân bằng, van giữ áp đầu ra ổn định đúng với mức đã cài đặt. Cơ chế tuyến tính này giúp DN40 không tạo rung và không gây dao động mạnh trong đường ống.

         P_in
          │
          ▼
    ┌────────────┐
    │   Cửa van   │◄── Lực lò xo
    └──────┬──────┘
           │
           ▼
     ┌────────────┐
     │   Piston    │◄── Áp phản hồi P_out
     └──────┬──────┘
           │
           ▼
          P_out

Nhờ piston kích thước lớn, DN40 điều chỉnh áp mượt và ổn định, không gây dao động áp suất trong hệ thống. Đây là ưu điểm quan trọng trong các hệ thống nước sạch hoặc khí nén yêu cầu độ chính xác cao.

Các gioăng FKM/EPDM giúp DN40 ngăn rò rỉ và ổn định lâu dài ngay cả trong môi trường nước lạnh, nước kỹ thuật hoặc khí nén có độ ẩm.

Ưu điểm DN40

Toàn bộ inox SS304/SS316. Chống ăn mòn và không bị oxy hóa khi làm việc liên tục với nước và khí nén ẩm.

Chịu áp cao. Làm việc ổn định ở áp nguồn lên đến 25 bar, phù hợp nhiều hệ thống áp lực lớn.

Điều áp chính xác. Piston đường kính lớn giúp phản hồi mượt, ổn định và không giật.

Lưu lượng mạnh. DN40 cung cấp lưu lượng cao, thích hợp cho hệ thống trung bình và lớn.

Lưới lọc tích hợp. Bảo vệ piston khỏi cặn, hạn chế kẹt và kéo dài tuổi thọ van.

Bền bỉ. Không rỉ, không biến dạng, tuổi thọ vật liệu lâu dài.

Dễ lắp đặt. Kết nối ren dễ thi công, phù hợp nhiều cấu hình đường ống.

Dễ bảo trì. Cấu tạo đơn giản, gioăng thay nhanh, không yêu cầu dụng cụ đặc biệt.

Ứng dụng DN40

DN40 được dùng nhiều trong hệ thống cấp nước sạch của tòa nhà, nơi cần điều áp trước khi phân phối đến các tầng.

Trong khí nén, DN40 điều áp tuyến chính của máy nén công suất trung bình, giúp bảo vệ các thiết bị như máy đóng gói, máy chiết rót và robot công nghiệp.

Trong nhà máy thực phẩm, dược phẩm, DN40 điều áp nước nóng, nước kỹ thuật và các module rửa – vệ sinh.

DN40 cũng được dùng trong hệ thống lọc công nghiệp, máy bơm tăng áp và các tuyến dẫn lưu lượng cao cần bảo vệ thiết bị phía sau khỏi áp cao.

Lắp đặt & vận hành DN40

Bước 1: Chuẩn bị ren. Làm sạch ren, quấn băng tan PTFE 7–8 vòng để tránh rò rỉ.

Bước 2: Lắp đúng chiều. Mũi tên trên thân phải trùng hướng dòng chảy.

Bước 3: Siết lực hợp lý. Không siết quá mạnh tránh làm hỏng ren inox hoặc biến dạng body.

Bước 4: Khởi động từ từ. Mở nguồn nước/khí nhẹ để tránh xung áp ban đầu.

Bước 5: Chỉnh áp. Vặn theo chiều kim đồng hồ để tăng áp đầu ra, vặn ngược lại để giảm áp.

Bảo trì. Kiểm tra lưới lọc, gioăng và piston mỗi 6 tháng để duy trì độ nhạy điều áp.

Lưu ý. Không lắp DN40 cho nước bẩn nhiều cặn lớn vì dễ gây kẹt piston dù có strainer.
