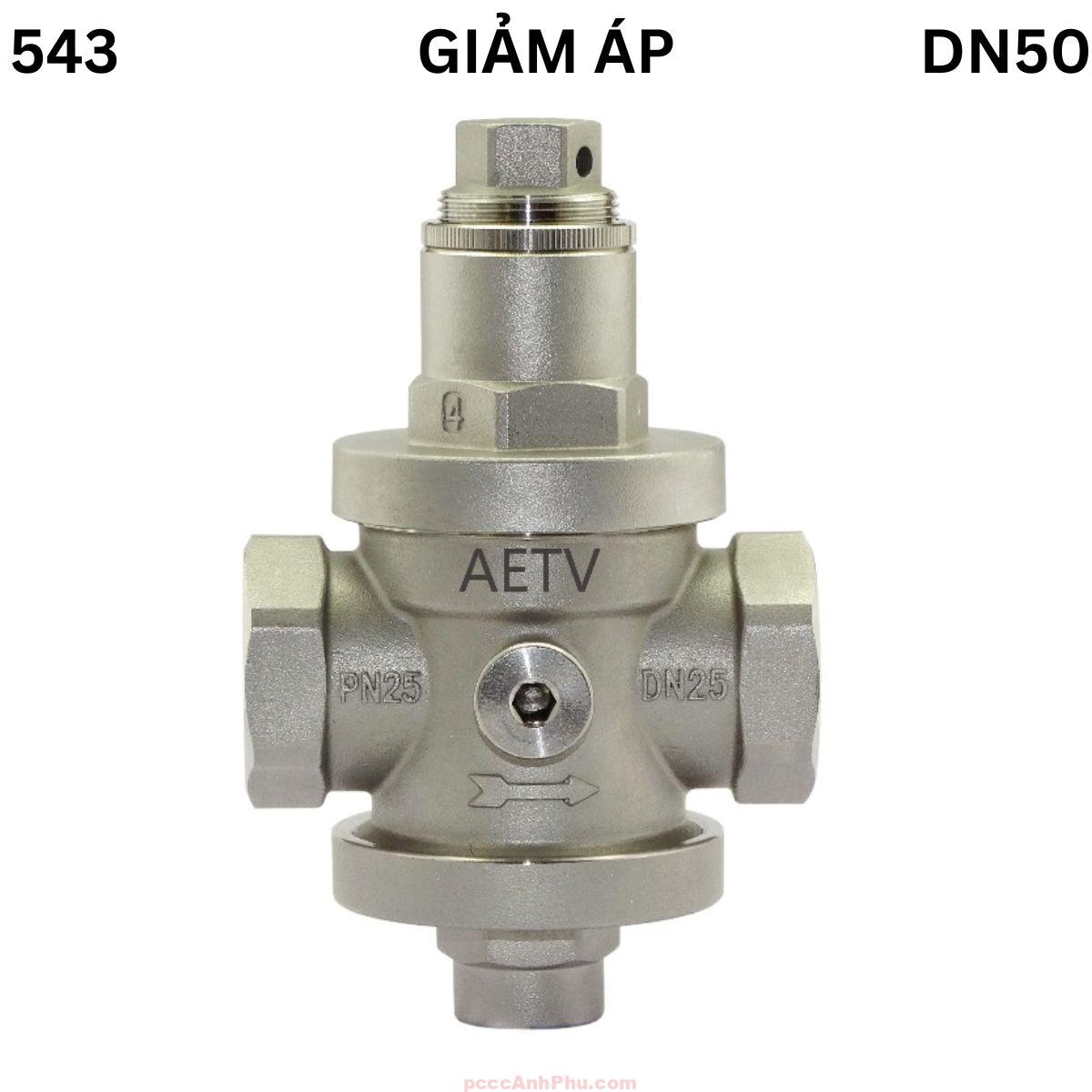

Van giảm áp Aetv 543 DN50

Giới thiệu DN50

Van giảm áp AETV 543 DN50 là model ren 2 inch lớn nhất trong dòng van điều áp inox AETV 543, chuyên dùng cho hệ thống nước sạch, nước kỹ thuật, khí nén công suất lớn và nhiều thiết bị áp lực trong công nghiệp. Đường kính DN50 mang lại lưu lượng mạnh mẽ, phù hợp các tuyến chính của tòa nhà, các module nước tổng hoặc đường ống khí nén trung tâm.

Với vật liệu chế tạo 100% inox SS304/SS316, DN50 có khả năng chống ăn mòn vượt trội, bền bỉ trong môi trường nước chứa khoáng, nước nóng nhẹ, khí nén ẩm hoặc môi trường có tính ăn mòn nhẹ. Đây là lợi thế lớn so với các van đồng và van gang thường xuống cấp nhanh khi tiếp xúc với hơi ẩm, clo hoặc khoáng chất.

DN50 có thể chịu áp suất làm việc tối đa 25 bar, vận hành an toàn trong các hệ thống áp lực lớn. Sự kết hợp giữa piston kích thước lớn, buồng điều áp mở rộng và lò xo công suất cao giúp DN50 giữ áp đầu ra ổn định ngay cả khi lưu lượng thay đổi mạnh. Điều này khiến DN50 trở thành lựa chọn phổ biến trong các hệ thống lọc công nghiệp, bơm tăng áp, nước kỹ thuật và các dây chuyền khí nén cỡ lớn.

Xem đầy đủ các sản phẩm: van chiết áp

Cấu tạo DN50

AETV 543 DN50 có cấu tạo thân inox liền khối với buồng điều áp đường kính lớn, phù hợp cho lưu lượng mạnh. Bộ điều chỉnh áp nằm ở phía trên với vít chỉnh, đai khóa, lò xo và piston inox giúp kiểm soát áp suất đầu ra ổn định theo mức người dùng thiết lập.

Bảng vật liệu theo datasheet AETV 543:

No.	Bộ phận	Vật liệu
1	Vít điều áp	SS304 / SS316
2	Đai cố định	SS304 / SS316
3	Lò xo	SS304 / 55CrSI
4	Nắp van	SS304 / SS316
5	Piston lớn	SS304 / SS316
6	O-ring	NBR / FKM / EPDM
7	Đai khóa	SS304 / SS316
8	O-ring chính	NBR / FKM / EPDM
9	Lưới lọc lớn	SS304
10	Gasket	FKM / EPDM
11	Đĩa van	SS304 / SS316
12	Valve Seat	SS304 / SS316
13	Thân van	SS304 / SS316
14	Ty van	SS304 / SS316

Kích thước DN50 theo datasheet: L = 142 mm, H = 249 mm. Đây là kích thước lý tưởng cho hệ thống công nghiệp cần van điều áp lớn nhưng vẫn sử dụng kết nối ren thông dụng.

DN50 có buồng điều áp lớn, piston hành trình rộng và cửa van kích thước lớn giúp tăng độ nhạy điều áp. Nhờ đó, DN50 giữ áp ổn định ngay cả khi bơm hoặc máy nén thay đổi tốc độ.

Nguyên lý DN50

DN50 vận hành dựa trên cơ chế cân bằng lực giữa lò xo và áp suất tác động lên piston. Khi áp đầu ra vượt mức cài đặt, piston bị đẩy lên khiến cửa van đóng lại. Khi áp đầu ra giảm, lò xo đẩy piston xuống làm cửa van mở rộng để bù lưu lượng.

Cơ chế tuyến tính này duy trì áp suất đầu ra ổn định, đặc biệt hiệu quả trong các hệ thống có dòng chảy lớn hoặc biến động liên tục. DN50 sử dụng piston đường kính lớn để tăng độ nhạy và giảm dao động áp.

          P_in
           │
           ▼
     ┌──────────────┐
     │    Cửa van    │◄── Lực nén lò xo
     └────────┬──────┘
              │
              ▼
      ┌──────────────┐
      │    Piston     │◄── Phản hồi P_out
      └────────┬──────┘
               │
               ▼
             P_out

Nhờ cấu trúc buồng điều áp lớn, DN50 có thể phản hồi chính xác trong hệ thống điều áp công suất lớn mà không gây rung đường ống hoặc tạo xung áp.

Bộ gioăng FKM/EPDM giúp DN50 chịu hóa chất nhẹ, chịu nhiệt và đảm bảo độ kín lâu dài trong các điều kiện vận hành phức tạp.

Ưu điểm DN50

Inox toàn thân. SS304/SS316 chống ăn mòn tuyệt đối, phù hợp nước sạch, khí nén ẩm và nước kỹ thuật.

Lưu lượng cực mạnh. DN50 đạt lưu lượng lớn nhất trong dòng AETV 543, phù hợp cho tuyến chính.

Điều áp cực ổn định. Piston lớn và buồng điều áp rộng giúp DN50 phản hồi chính xác.

Chịu áp cao. Áp suất làm việc tối đa 25 bar đáp ứng các hệ thống công nghiệp áp lực.

Lưới lọc inox cỡ lớn. Bảo vệ piston và gioăng khỏi cặn bẩn, hạn chế kẹt.

Không rỉ sét. Inox đảm bảo tuổi thọ cao hơn hẳn các dòng van đồng và gang.

Lắp đặt dễ dàng. Kết nối ren 2 inch phù hợp nhiều hệ thống cấp nước và khí nén.

Bảo trì thuận tiện. Tháo lắp đơn giản, dễ tiếp cận piston và gioăng.

Ứng dụng DN50

DN50 được ứng dụng nhiều trong hệ thống nước sạch tòa nhà lớn, điều áp trước tuyến phân phối chính và bảo vệ thiết bị phía sau.

Trong khí nén, DN50 điều áp cho máy nén trung tâm, các module chiết rót, máy đóng bao, máy thổi khí và hệ thống tự động hóa quy mô lớn.

DN50 còn dùng trong dây chuyền thực phẩm – dược phẩm, nước nóng tuần hoàn, hệ thống rửa công nghiệp và các module xử lý nước.

Trong công nghiệp sản xuất, DN50 rất phù hợp cho các hệ thống điều áp bơm tăng áp, water supply station và nhiều thiết bị tuyến chính.

Lắp đặt & vận hành DN50

Bước 1: Chuẩn bị ren. Làm sạch ren 2 inch, quấn PTFE 8–10 vòng để đảm bảo kín tuyệt đối.

Bước 2: Lắp đúng chiều. Hướng mũi tên trên thân phải trùng với hướng dòng chảy.

Bước 3: Siết lực phù hợp. Không siết quá mạnh để tránh biến dạng ren inox.

Bước 4: Khởi động đường ống. Mở nguồn nước/khí từ từ để tránh shock áp ban đầu.

Bước 5: Chỉnh áp. Vặn theo chiều kim đồng hồ để tăng áp đầu ra, vặn ngược lại để giảm áp.

Bảo trì. Kiểm tra lưới lọc, gioăng và piston định kỳ 6 tháng để duy trì sự ổn định.

Lưu ý. Tránh sử dụng DN50 cho nước bẩn nặng vì piston dễ bị kẹt dù có strainer.
