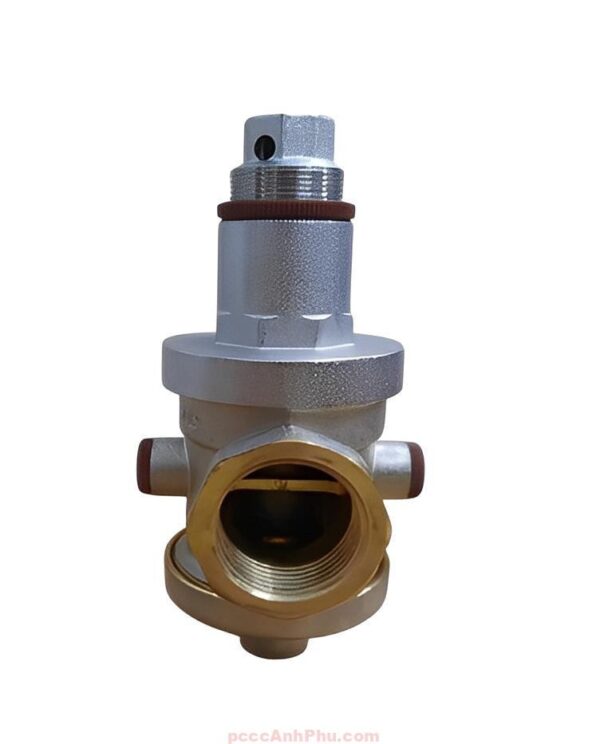

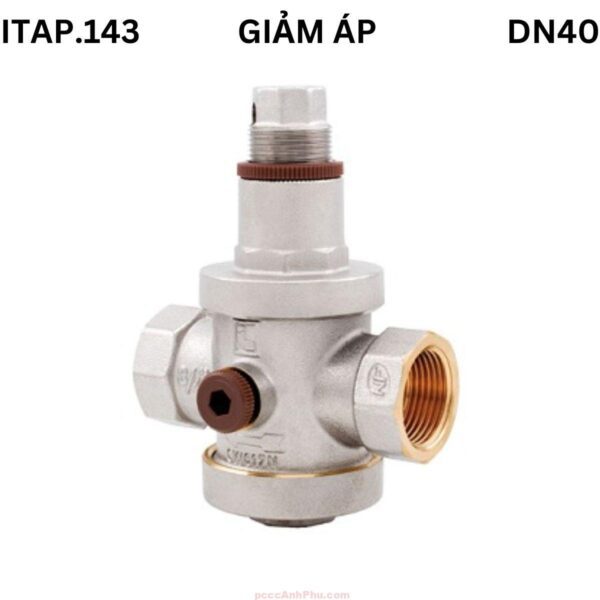

Van giảm áp ITAP.143 DN40

ITAP 143 EUROPRESS DN40 Italy

Van giảm áp ITAP 143 EUROPRESS DN40 là dòng van điều áp ren BSP cao cấp của ITAP – Italy, được thiết kế cho hệ thống nước công nghiệp và dân dụng yêu cầu kiểm soát áp suất chính xác. Với khả năng chịu áp tới 25 bar và dải điều chỉnh 1–6 bar, sản phẩm giúp bảo vệ thiết bị và đảm bảo lưu lượng ổn định trong các mạng cấp nước quy mô trung bình đến lớn.

Thân van chế tạo bằng đồng thau mạ niken chống oxy hóa, ghế van inox AISI 303, màng đàn hồi bằng đồng CW617N và các gioăng EPDM chịu nhiệt giúp van vận hành êm, phản hồi nhanh và bền bỉ trong môi trường khắc nghiệt. ITAP 143 DN40 đặc biệt phù hợp cho tuyến ống cấp chính hoặc nhánh trung gian của các hệ thống kỹ thuật có áp lực biến thiên lớn.

Sản phẩm được sản xuất trực tiếp tại nhà máy ITAP Brescia – Italy theo tiêu chuẩn EN và chứng nhận WRAS – CE châu Âu. Cấu trúc cơ học hoàn toàn, không cần điện, dễ lắp đặt và bảo trì, đảm bảo độ bền dài hạn và độ ổn định cao trong vận hành thực tế.

Xem đầy đủ các sản phẩm: valve giảm áp.

Cấu tạo tổng quan

Van giảm áp ITAP 143 DN40 có cấu trúc bền chắc gồm 16 chi tiết chính được sản xuất từ đồng, inox và EPDM cao cấp. Mỗi thành phần đảm nhiệm một chức năng riêng, giúp van hoạt động hiệu quả, kín khít và tuổi thọ cao. Dưới đây là bảng cấu tạo chi tiết:

STT	Thành phần	Vật liệu	Chức năng
1	Thân van	Đồng thau mạ niken CW617N	Chịu áp lực 25 bar, bảo vệ cụm trong
2	Ghế van	Inox AISI 303	Tạo mặt kín chính xác, chống mài mòn
3	Nắp dưới	Đồng CW617N	Giữ cụm lò xo và màng đàn hồi
4	Vòng kín	EPDM	Ngăn rò rỉ, chịu áp lực cao
5	Đĩa van	Đồng CW614N	Điều tiết lưu lượng dòng chảy
6	Gioăng phẳng	EPDM	Giảm rung, tăng độ kín
7	Trục dẫn	Đồng CW614N	Truyền lực giữa màng và đĩa
8	O-ring trung gian	EPDM	Chống rò tại khoang giữa
9	O-ring phụ	EPDM	Chống rò phần nắp chỉnh
10	Màng đàn hồi	Đồng CW617N	Phản hồi lực áp, duy trì cân bằng
11	Nắp trên	Đồng CW617N	Bảo vệ và cố định lò xo
12	Lò xo	EN 10270-1 DH	Tạo lực đàn hồi ổn định
13	Đai ốc	Polymer	Giữ liên kết cụm lò xo
14	Núm chỉnh áp	Đồng CW617N	Điều chỉnh áp đầu ra
15	Nắp bảo vệ	Polymer	Chống bụi, ẩm cho cụm chỉnh
16	O-ring cuối	EPDM	Kín tại điểm kết nối đường ống

Nguyên lý hoạt động

Van giảm áp ITAP 143 EUROPRESS DN40 hoạt động dựa trên cơ chế cân bằng áp lực giữa nước và lực đàn hồi của lò xo. Khi áp đầu vào vượt quá ngưỡng cài đặt, màng bị đẩy xuống, khiến đĩa van thu hẹp tiết diện dòng chảy, giảm áp đầu ra. Khi áp đầu vào giảm, lò xo nới ra, đẩy đĩa van lên để duy trì áp suất ổn định.

Người dùng có thể điều chỉnh áp suất đầu ra mong muốn bằng cách xoay núm chỉnh phía trên: xoay theo chiều kim đồng hồ để tăng áp, ngược lại để giảm. Cơ chế tự cân bằng giúp van phản hồi nhanh, giữ áp ổn định ngay cả khi lưu lượng thay đổi liên tục.

Cấu trúc cơ học hoàn toàn giúp van vận hành êm, không cần điện và giảm hiện tượng búa nước. Màng đồng đàn hồi cùng ghế van inox đảm bảo độ chính xác và độ bền vượt trội trong môi trường làm việc khắc nghiệt.

Ưu – nhược điểm

Ưu điểm: ITAP 143 DN40 có khả năng chịu áp cao, điều chỉnh chính xác và hoạt động ổn định. Thân đồng mạ niken chống gỉ, chịu nhiệt đến 80°C. Ghế van inox AISI 303 giúp tăng độ kín và giảm hao mòn. Lò xo EN 10270-1 DH cho phản ứng đàn hồi nhanh, đảm bảo áp suất đầu ra luôn ổn định.

Van dễ lắp đặt, không cần nguồn điện, phù hợp cho hệ thống nước sạch, nóng lạnh và cả PCCC nhỏ. Cấu trúc ren BSP tiêu chuẩn châu Âu giúp tương thích tốt với phụ kiện đường ống tại Việt Nam. Sản phẩm đạt chuẩn WRAS – CE, đảm bảo an toàn cho hệ thống cấp nước sinh hoạt và công nghiệp.

Nhược điểm: Cần thao tác thủ công khi điều chỉnh áp. Không sử dụng cho khí nén, dầu hoặc dung môi hóa học. Khi áp đầu vào vượt quá 25 bar, nên kết hợp thêm van an toàn để bảo vệ hệ thống. Cần vệ sinh định kỳ để loại bỏ cặn bẩn, đảm bảo độ kín lâu dài.

Ứng dụng tiêu biểu

Van giảm áp ITAP 143 EUROPRESS DN40 được ứng dụng trong các hệ thống cấp nước trung tâm của khu dân cư, nhà cao tầng, bệnh viện và khu công nghiệp. Van giúp giảm áp hiệu quả cho các tuyến ống chính, bảo vệ đồng hồ nước, thiết bị lọc và các đầu phun khỏi quá áp.

Trong công nghiệp, van ITAP 143 DN40 thường được sử dụng tại trạm bơm tăng áp, hệ thống tưới tiêu, hoặc mạng nước kỹ thuật có lưu lượng lớn. Thiết kế cơ học ổn định, phản hồi nhanh giúp đảm bảo áp suất đầu ra luôn ở mức an toàn cho thiết bị và đường ống.

Van cũng được dùng trong hệ thống PCCC nhỏ, giúp duy trì áp suất ổn định cho các họng nước hoặc đầu phun sprinkler, tránh hiện tượng chênh lệch áp gây ảnh hưởng đến hiệu suất chữa cháy.

Hướng dẫn lắp đặt và vận hành

Bước 1: Chọn vị trí lắp thích hợp – đoạn ống thẳng, tránh gần co, cút hoặc bơm. Hướng mũi tên trên thân van phải trùng với chiều dòng chảy. Làm sạch đầu ống và ren trước khi lắp.

Bước 2: Quấn băng tan PTFE quanh ren, siết van bằng tay rồi dùng mỏ siết nhẹ vừa đủ. Không siết quá lực để tránh nứt ren đồng. Sau khi lắp, mở nhẹ nước để kiểm tra rò rỉ.

Bước 3: Xoay núm chỉnh để cài áp mong muốn. Xoay thuận chiều kim đồng hồ để tăng áp, ngược chiều để giảm. Quan sát áp thực tế bằng đồng hồ đo áp nối tại cổng phụ của van.

Bước 4: Sau khi đạt áp mong muốn, siết nắp chụp bảo vệ để cố định. Vận hành thử hệ thống vài phút để đảm bảo ổn định và không rò rỉ.

Bước 5: Kiểm tra định kỳ 3–6 tháng. Làm sạch phần nắp dưới, thay gioăng EPDM khi có dấu hiệu mòn hoặc cứng. Không sử dụng van cho chất ăn mòn hoặc nước chứa dầu. Nếu lắp ngoài trời, nên có mái che để bảo vệ van khỏi mưa nắng trực tiếp.
