Van giảm áp Samyang YPR-100 DN20

Giới thiệu sản phẩm

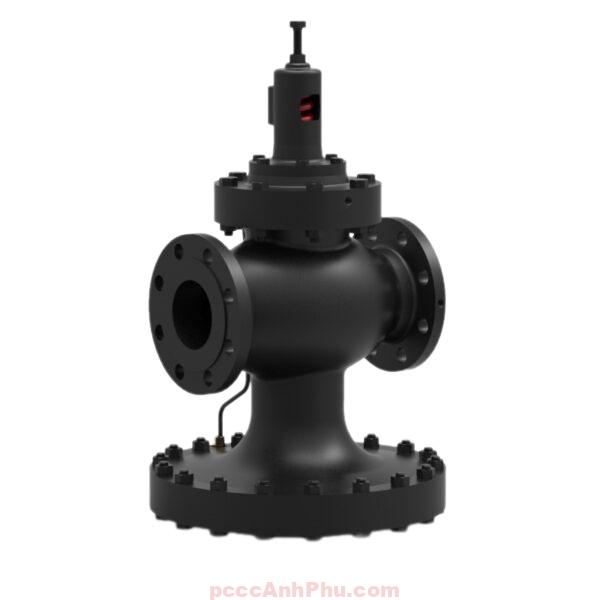

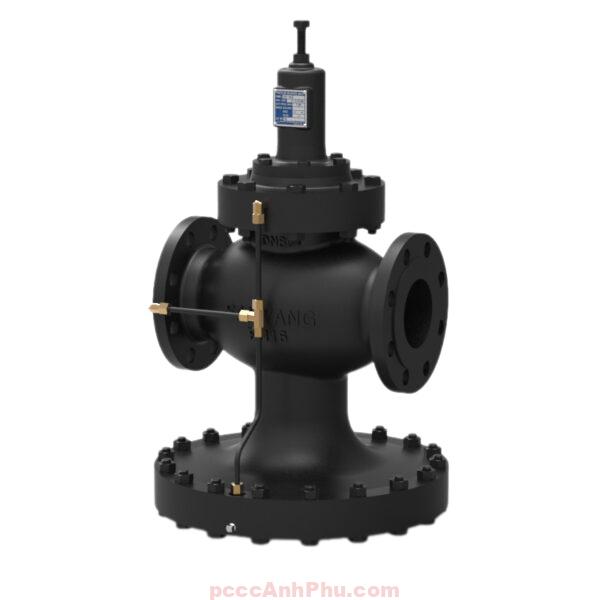

Van giảm áp hơi Samyang YPR-100 DN20 là thiết bị điều áp chuyên dụng dùng cho hệ thống hơi bão hòa, giúp duy trì áp suất ổn định và an toàn cho các thiết bị sử dụng hơi. Sản phẩm thuộc dòng YPR-100 nổi tiếng của Samyang Hàn Quốc, được thiết kế cho môi trường áp suất cao và nhiệt độ tới 220°C. Với cơ chế điều khiển pilot tiên tiến, YPR-100 DN20 mang lại hiệu quả giảm áp chính xác, phản hồi nhanh và hoạt động bền bỉ trong thời gian dài.

Van có thể sử dụng cho hệ thống hơi trung áp và cao áp, với khả năng giảm áp từ 1.7 MPa xuống mức thấp chỉ còn 0.02 MPa tùy cài đặt. Thiết kế nhỏ gọn, dễ lắp đặt và bảo trì khiến YPR-100 DN20 trở thành lựa chọn hàng đầu cho các hệ thống nồi hơi, đường ống dẫn hơi, bộ trao đổi nhiệt, thiết bị sấy và dây chuyền sản xuất sử dụng hơi nóng trong công nghiệp.

Xem đầy đủ các sản phẩm: van giảm áp trực tiếp

Cấu tạo tổng quan

Van giảm áp Samyang YPR-100 DN20 được cấu tạo theo nguyên lý pilot điều khiển, cho phép van hoạt động ổn định và phản ứng nhanh với biến thiên áp suất. Các chi tiết cơ khí được chế tạo chính xác từ vật liệu chịu nhiệt và chống ăn mòn cao, giúp van vận hành tin cậy trong môi trường hơi áp cao. Thiết kế nhỏ gọn, thân van chắc chắn, dễ tháo lắp và bảo trì định kỳ.

Ba loại lò xo điều chỉnh được mã màu rõ ràng: vàng (áp thấp 0.02–0.2 MPa), đỏ (trung áp 0.14–0.68 MPa), xanh (cao áp 0.55–1.37 MPa). Cấu trúc này giúp van linh hoạt trong nhiều ứng dụng khác nhau mà vẫn đảm bảo độ ổn định và an toàn tuyệt đối khi sử dụng hơi bão hòa.

Nguyên lý hoạt động

Van giảm áp Samyang YPR-100 DN20 hoạt động dựa trên nguyên tắc điều khiển bằng pilot (van phụ). Khi áp suất đầu vào cao hơn mức cài đặt, pilot valve sẽ điều tiết áp lực truyền lên màng chính, khiến đĩa van hạ xuống để giảm tiết diện dòng chảy, từ đó hạ áp suất đầu ra. Khi áp suất ra giảm thấp hơn giá trị mong muốn, pilot xả áp, cho phép màng nâng lên, đĩa mở rộng, tăng lưu lượng hơi qua van.

Chu trình này diễn ra liên tục, tạo nên trạng thái cân bằng ổn định. Pilot điều khiển giúp quá trình phản hồi nhanh, tránh hiện tượng dao động áp hoặc rung đường ống. Nhờ cấu trúc thông minh này, YPR-100 DN20 có thể duy trì áp suất đầu ra ổn định trong phạm vi sai số rất nhỏ, đảm bảo hiệu suất cao và độ an toàn tuyệt đối cho hệ thống hơi.

Đặc biệt, khi kết hợp cùng bộ tách nước (Water Separator) ở đầu vào, hơi đi qua van luôn ở trạng thái khô, giúp nâng cao hiệu suất trao đổi nhiệt và kéo dài tuổi thọ thiết bị sau van.

Ưu điểm nổi bật

Hiệu suất giảm áp vượt trội: Tỉ lệ giảm áp lên tới 14:1 cho phép giảm áp suất cao chỉ bằng một van duy nhất, thay thế hệ hai cấp truyền thống, tiết kiệm không gian lắp đặt.

Chịu nhiệt tốt: Vật liệu đồng và inox giúp van chịu được nhiệt độ hơi tới 220°C, hoạt động ổn định trong môi trường hơi bão hòa liên tục.

Phản hồi nhanh và ổn định: Nhờ cấu trúc pilot, van phản ứng nhanh với biến thiên áp suất, giữ ổn định dòng hơi mà không gây xung áp hay dao động.

Không cần điện: Toàn bộ cơ chế hoạt động là cơ học, không cần nguồn điện hay thiết bị điều khiển điện tử, giúp tăng độ tin cậy và giảm chi phí vận hành.

Dễ bảo dưỡng: Cấu trúc tháo rời nhanh, pilot có thể tách riêng để kiểm tra, giúp việc bảo trì diễn ra dễ dàng mà không phải tháo rời toàn hệ thống.

Tuổi thọ cao: Nhờ vật liệu cao cấp và lớp phủ chống ăn mòn, YPR-100 DN20 hoạt động bền bỉ nhiều năm mà không suy giảm hiệu suất điều áp.

Ứng dụng tiêu biểu

Van giảm áp Samyang YPR-100 DN20 được sử dụng phổ biến trong các hệ thống hơi công nghiệp cần kiểm soát áp suất chính xác và ổn định. Một số ứng dụng điển hình bao gồm:

Trong hệ thống nồi hơi, YPR-100 DN20 giúp giảm áp suất hơi từ nguồn cao xuống mức an toàn, bảo vệ đường ống, đồng hồ và van điều khiển khỏi quá áp, đồng thời duy trì áp suất phù hợp cho các thiết bị sử dụng hơi như máy sấy, lò hấp hoặc bộ trao đổi nhiệt.

Trong nhà máy chế biến thực phẩm, dệt may, giấy và hóa chất, van đảm bảo hơi cấp cho các dây chuyền sản xuất luôn ổn định, tránh thay đổi nhiệt độ đột ngột, tăng độ đồng nhất và chất lượng sản phẩm.

Trong hệ thống sưởi hoặc điều hòa trung tâm, YPR-100 DN20 được lắp ở các nhánh điều áp hơi, giúp duy trì áp suất và nhiệt độ ổn định, đảm bảo hiệu quả truyền nhiệt và an toàn thiết bị.

Hướng dẫn lắp đặt và vận hành

Bước 1: Trước khi lắp đặt, làm sạch đường ống, loại bỏ nước ngưng tụ và tạp chất. Nên lắp bộ lọc Y-strainer và bộ tách nước (Water Separator) trước van để bảo vệ cụm pilot.

Bước 2: Lắp van theo hướng dòng hơi được đánh dấu trên thân. Đặt van ở vị trí ngang, phần vít điều chỉnh hướng lên trên để thao tác thuận tiện và kiểm tra áp dễ dàng.

Bước 3: Siết bulong đều theo hình chéo để đảm bảo kín khít giữa hai mặt bích. Sau khi lắp, mở nhẹ dòng hơi để kiểm tra rò rỉ và xả không khí dư trong đường ống.

Bước 4: Sử dụng đồng hồ đo áp tại đầu ra để điều chỉnh vít chỉnh áp trên nắp van. Vặn theo chiều kim đồng hồ để tăng áp, ngược chiều để giảm áp. Khi đạt mức mong muốn, khóa cố định vít điều chỉnh.

Bước 5: Chạy thử hệ thống ở các mức tải khác nhau để đảm bảo phản hồi nhanh và ổn định. Nếu phát hiện áp suất dao động, kiểm tra tình trạng màng hoặc bộ lọc đầu vào.

Bảo dưỡng định kỳ: Mỗi 3–6 tháng cần kiểm tra độ kín seat, làm sạch pilot, bôi trơn lò xo và vệ sinh đường hơi. Khi thay thế linh kiện, nên dùng phụ tùng chính hãng Samyang để duy trì hiệu suất điều áp và độ kín tuyệt đối.

Với khả năng điều áp chính xác, cấu trúc bền bỉ và vận hành ổn định, van giảm áp hơi Samyang YPR-100 DN20 là lựa chọn tối ưu cho các hệ thống hơi công nghiệp hiện đại. Sản phẩm giúp duy trì áp suất ổn định, giảm hao phí năng lượng và nâng cao độ an toàn cho toàn bộ dây chuyền vận hành.
