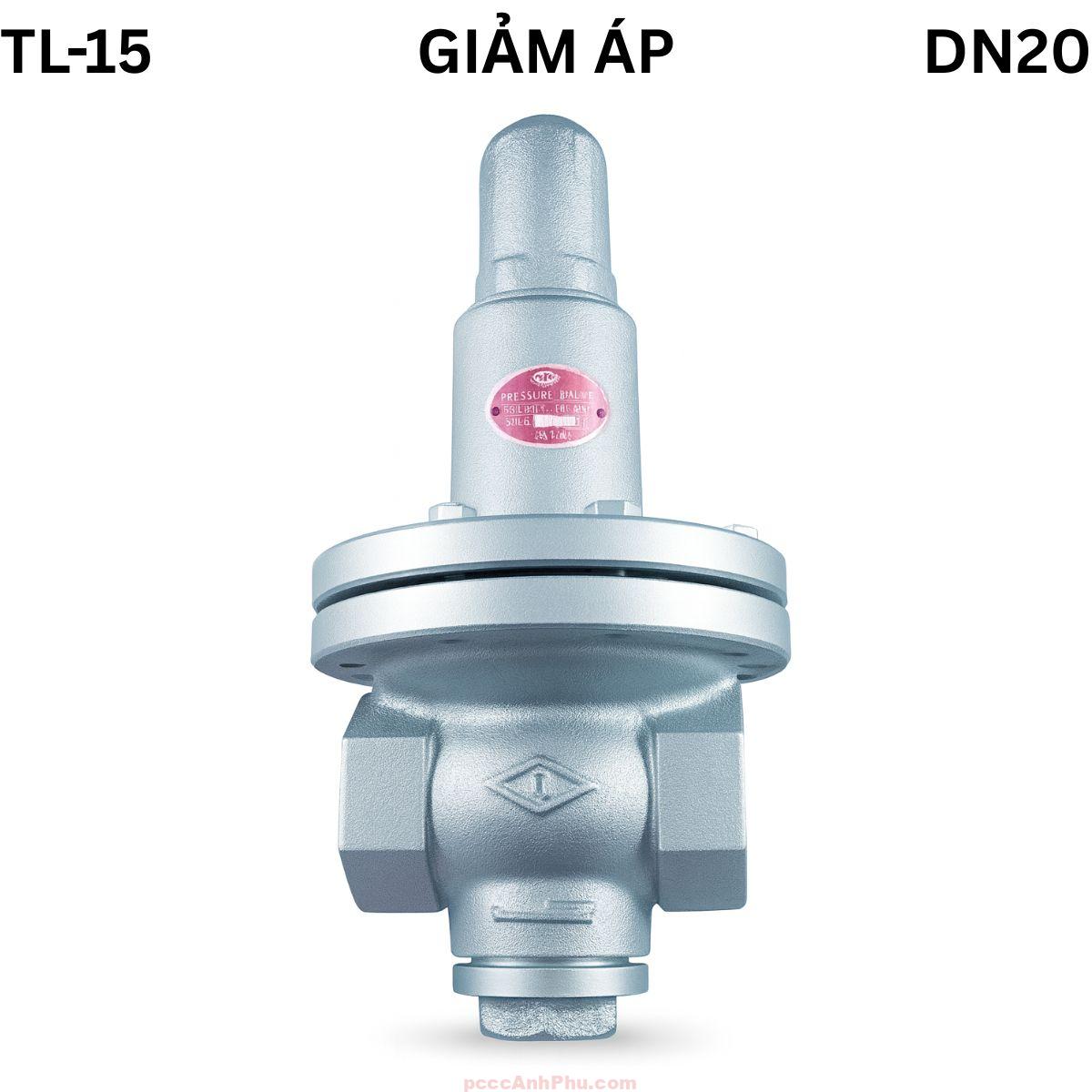

Van giảm áp Tunglung TL-15 DN20

Giới thiệu DN20

Van giảm áp Tung Lung TL-15 DN20 là model ren 3/4″ chuyên dùng cho hệ thống hơi nóng và khí nén áp lực cao. Đây là phiên bản nâng cấp về lưu lượng so với DN15, nhưng vẫn giữ cấu tạo gọn nhẹ, phản hồi nhanh, điều áp mượt và chịu được môi trường làm việc đến 200°C. DN20 được sử dụng rộng rãi trong dây chuyền hơi công nghiệp vừa và nhỏ, hệ thống khí nén trung tâm và các ứng dụng cần ổn định áp suất đầu ra tuyệt đối.

DN20 có dải áp đầu vào 3–10 kg/cm² và dải áp đầu ra 1–4 kg/cm², nằm trong tiêu chuẩn chung của các hệ thống hơi công nghiệp Đài Loan. Với thân gang đúc chắc chắn, nắp gang chịu lực, màng AIS-301 và lò xo SUP-6, TL-15 DN20 hoạt động êm, ít rung, không gây dao động áp trong quá trình vận hành.

Mặc dù kích thước nhỏ, DN20 lại được ưa chuộng trong các xưởng may, xưởng hấp, khu gia nhiệt và các dây chuyền sản xuất dùng hơi liên tục vì dễ lắp, dễ chỉnh áp và đặc biệt bền bỉ trong môi trường nhiệt độ cao.

Xem đầy đủ các sản phẩm: van giam áp

Cấu tạo DN20

Cấu tạo DN20 tương tự DN15 nhưng có buồng hơi và cửa van lớn hơn, cho phép xử lý lưu lượng cao hơn mà vẫn giữ độ ổn định áp suất. Thiết kế của TL-15 được tối ưu theo dạng màng – lò xo đơn giản, dễ bảo trì và phù hợp cho môi trường hơi nóng.

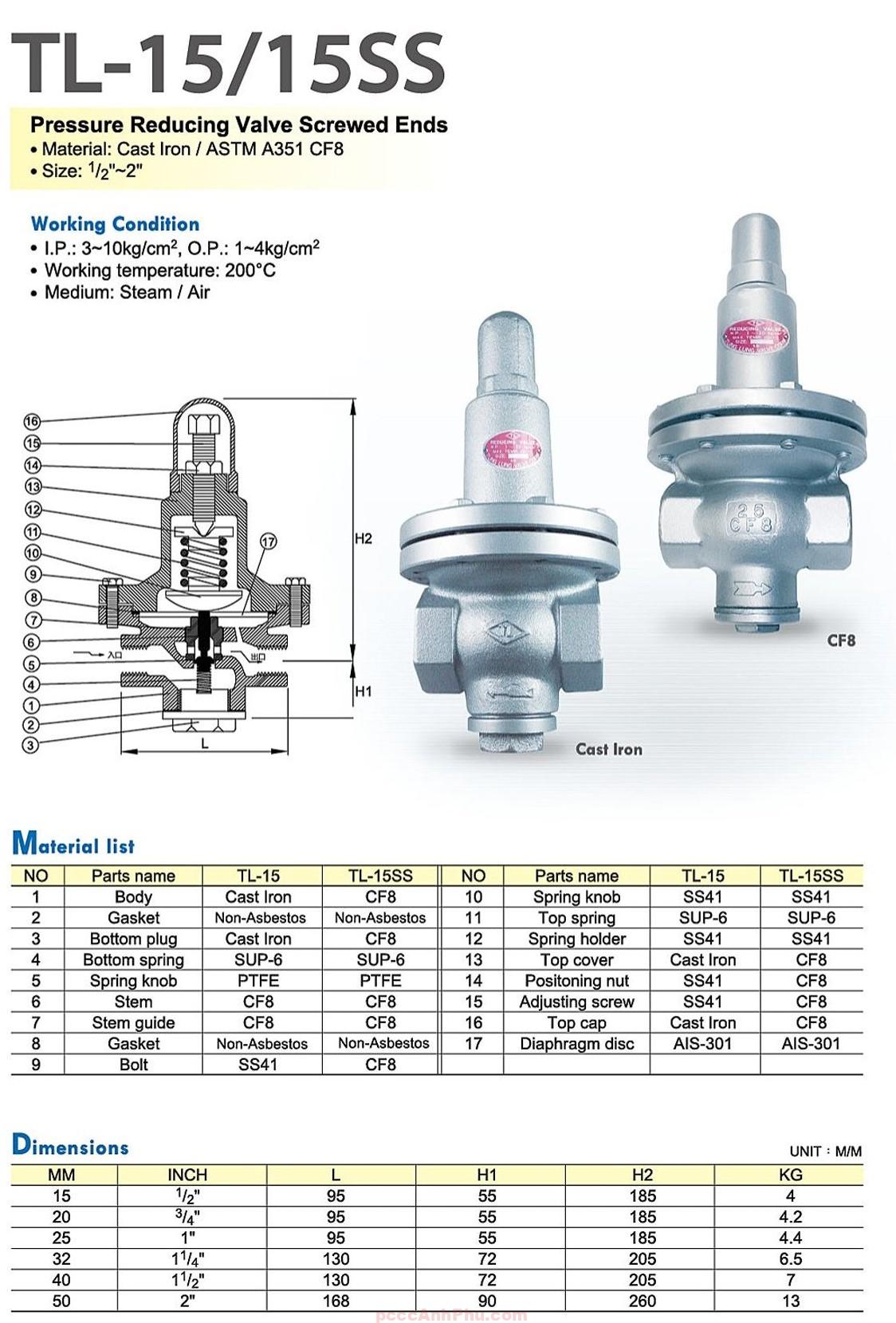

Dưới đây là bảng vật liệu chuẩn theo datasheet Tung Lung TL-15:

Kích thước DN20: L = 95 mm, H1 = 55 mm, H2 = 185 mm, trọng lượng 4.2 kg. Nhờ thân gang đúc liền khối, van chịu được áp suất cao, trong khi cụm màng AIS-301 chống biến dạng ở nhiệt độ lớn.

DN20 có ren 3/4″ – kích thước phổ biến trong đường hơi xưởng may, nồi hấp thực phẩm, dây chuyền gia nhiệt. Với kết nối ren, DN20 rất linh hoạt khi lắp đặt ở vị trí hẹp hoặc lắp xen giữa các thiết bị nhỏ.

Nguyên lý DN20

Nguyên lý của van giảm áp TL-15 DN20 là cơ chế cân bằng giữa lực lò xo và áp suất đầu ra. Khi áp ra thay đổi, màng phản hồi ngay lập tức để đóng/mở đĩa van giúp áp giữ đúng giá trị cài đặt.

Khi áp đầu ra tăng vượt mức yêu cầu, áp lực đẩy màng lên khiến đĩa van bị kéo xuống, thu nhỏ khe mở và giảm lưu lượng. Khi áp đầu ra giảm xuống dưới mức cài đặt, lò xo đẩy mạnh xuống giúp mở rộng cửa van, tăng lượng hơi/khí đi qua.

Sơ đồ ASCII mô tả hoạt động:

            P_in
             │
             ▼
        ┌───────────┐
        │  Đĩa van   │◄── Lực lò xo
        └────┬──────┘
             │
             ▼
       ┌───────────┐
       │   Màng     │◄── Áp phản hồi P_out
       └────┬──────┘
             │
             ▼
            P_out

Cơ chế này giúp DN20 vận hành rất ổn định. Nhờ kích thước vừa phải, màng ép nhanh, phản hồi tức thì khi tác động áp suất thay đổi. Điều này giúp DN20 đặc biệt phù hợp cho các thiết bị nhạy cảm với áp như nồi hấp, máy gia nhiệt, bộ trao đổi nhiệt.

DN20 không sử dụng pilot phức tạp, toàn bộ điều khiển dựa hoàn toàn vào lực lò xo – màng nên ít lỗi hơn và dễ bảo trì hơn so với các loại van điều áp lớn hơn.

Ưu điểm DN20

Điều áp chính xác. DN20 giữ áp đầu ra ổn định 1–4 kg/cm² ngay cả khi áp đầu vào tăng giảm đột ngột.

Chịu nhiệt tốt. Van làm việc ổn định ở 200°C, phù hợp hơi bão hòa và khí nén nóng.

Độ bền cao. Thân gang đúc, ty CF8, màng AIS-301 và lò xo SUP-6 đảm bảo tuổi thọ nhiều năm.

Dễ lắp đặt. Ren 3/4 inch phù hợp đa số đường ống hơi tiêu chuẩn.

Phản hồi nhanh. Màng diện tích nhỏ – trung bình giúp DN20 phản ứng nhanh với biến đổi tải.

Vận hành êm. Không gây rung mạnh hoặc dao động áp suất trong vận hành liên tục.

Ít bảo trì. Không có pilot, hệ điều khiển đơn giản, ít hỏng hóc.

Ứng dụng rộng. Dùng tốt trong hơi, khí nén, thiết bị gia nhiệt, máy hấp, dây chuyền sấy.

Ứng dụng DN20

DN20 là kích thước phổ biến trong hệ thống hơi xưởng may, nơi cần ổn định áp cho bàn ủi hơi, nồi hấp, máy ép nhiệt và các thiết bị gia nhiệt.

Trong khí nén, DN20 dùng để điều áp cho máy đóng gói, máy CNC, robot nén khí và các thiết bị công nghiệp yêu cầu áp ra chính xác.

DN20 cũng lắp trong dây chuyền sấy thực phẩm, máy tiệt trùng, hệ thống chưng cất, nơi yêu cầu hơi áp thấp và ổn định.

Nhiều dây chuyền sản xuất plastic – cao su – dệt may sử dụng DN20 để điều áp cục bộ tại từng công đoạn.

Lắp đặt & vận hành DN20

Bước 1: Chuẩn bị ren. Làm sạch bề mặt ren, bôi băng tan PTFE 5–7 vòng để tăng độ kín.

Bước 2: Lắp đúng chiều. Mũi tên trên thân phải trùng chiều dòng hơi/khí.

Bước 3: Siết vừa đủ. Siết quá mạnh có thể gây nứt thân gang hoặc làm kẹt ren.

Bước 4: Khởi động hệ thống. Mở van nguồn từ từ, tránh xung áp ban đầu.

Bước 5: Chỉnh áp. Vặn vít chỉnh theo chiều kim đồng hồ để tăng áp, ngược lại để giảm.

Bảo trì. Vệ sinh lò xo – màng và khoang ty định kỳ mỗi 6 tháng.

Lưu ý. Không dùng cho nước lạnh hoặc chất ăn mòn mạnh vì thân gang không chống hóa chất.
