Giới thiệu sản phẩm

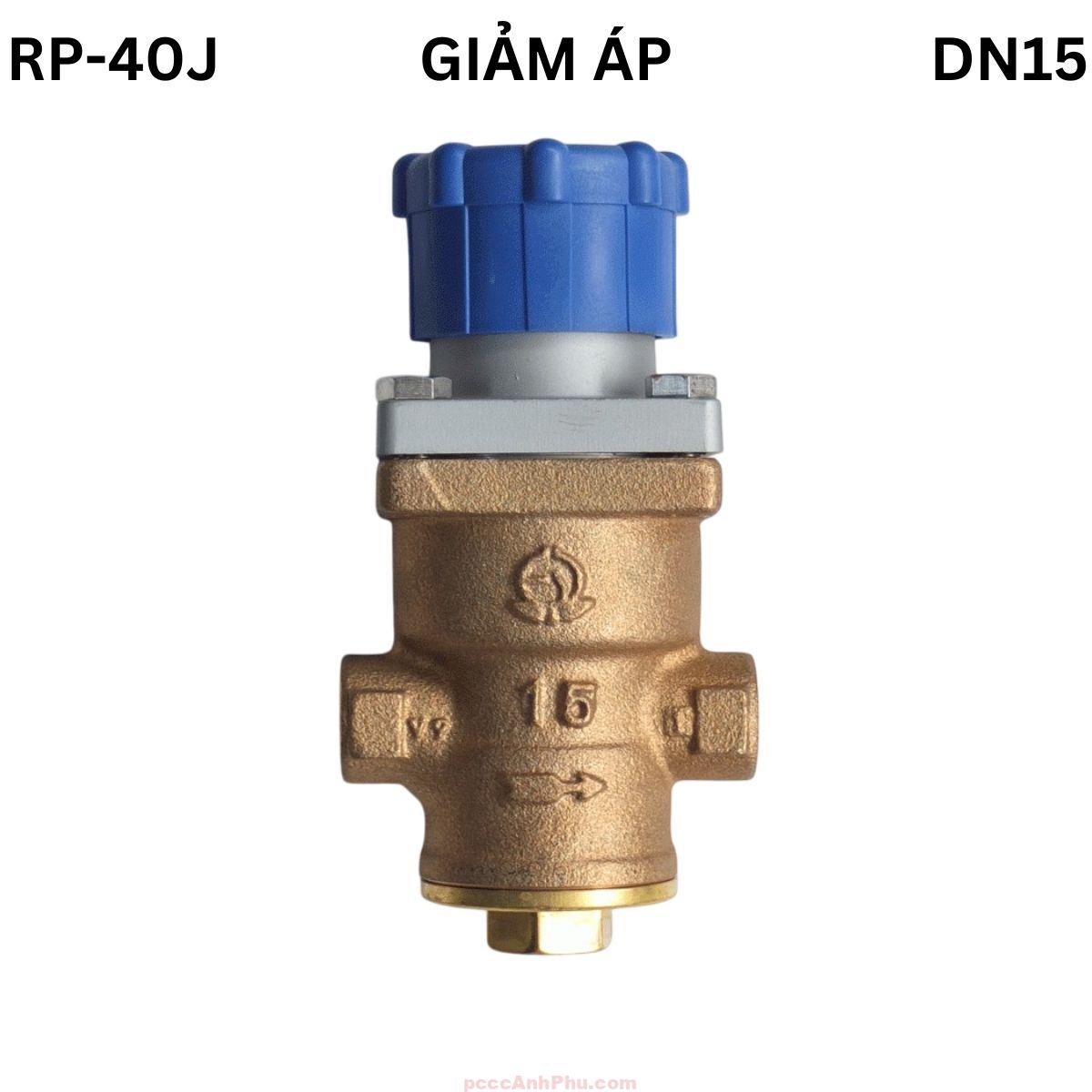

Van giảm áp hơi Venn RD-40J DN15 là model valve giảm áp hơi nước cỡ nhỏ do hãng Venn Nhật Bản sản xuất, thuộc dòng RD/RD Series chuyên dụng cho hệ thống hơi bão hòa áp suất trung bình. Van được thiết kế đặc biệt để điều chỉnh và ổn định áp suất trong các thiết bị hấp, khử trùng, máy giặt công nghiệp và dây chuyền thực phẩm. Với khả năng phản ứng nhanh, độ bền cao và độ chính xác điều áp tuyệt vời, RD-40J là giải pháp lý tưởng cho các hệ thống hơi hiện đại.
Sản phẩm này thuộc loại van giảm áp trực tiếp, sử dụng cấu trúc lò xo điều khiển áp suất với pittông cân bằng. Thân van làm từ hợp kim đồng CAC406 chất lượng cao, chịu được áp suất đầu vào tới 1.6MPa và nhiệt độ vận hành tối đa 220°C. Thiết kế nhỏ gọn, dễ lắp đặt và vận hành giúp RD-40J DN15 trở thành lựa chọn phổ biến trong các nhà máy thực phẩm, bệnh viện, phòng thí nghiệm và khu vực vô trùng.

Xem đầy đủ các sản phẩm: van giam áp.
Cấu tạo tổng quan
Van giảm áp hơi Venn RD-40J DN15 có cấu trúc nhỏ gọn nhưng bền chắc, gồm thân van bằng hợp kim đồng, pittông cân bằng, lò xo điều chỉnh và buồng cảm biến áp suất. Thiết kế trực tiếp này cho phép phản ứng nhanh, phù hợp với hệ thống hơi nhỏ yêu cầu độ chính xác cao mà không cần pilot phụ trợ.
| Thành phần | Vật liệu | Chức năng |
| Thân van (Body) | Hợp kim đồng CAC406 | Chịu áp suất cao, bảo vệ cơ cấu bên trong |
| Đĩa van (Valve Seat) | Thép không gỉ SUS | Tạo kín tuyệt đối, ngăn rò rỉ hơi |
| Pittông (Piston) | Inox SUS | Điều tiết lưu lượng hơi, duy trì áp suất ổn định |
| Lò xo điều chỉnh (Spring) | Thép đàn hồi cao | Xác lập giá trị áp suất đầu ra |
| Bộ cảm biến áp (Diaphragm) | SUS | Truyền áp lực từ đầu ra về pittông để phản hồi |
| Nắp chỉnh áp (Cap) | Nhôm đúc | Bảo vệ cụm chỉnh, thuận tiện thao tác |
| Kết nối (Connection) | JIS Rc ren trong | Kết nối nhanh, dễ lắp đặt với ống hơi nhỏ |
Nguyên lý hoạt động
Venn RD-40J DN15 là van giảm áp hơi trực tiếp (Direct Acting), hoạt động dựa trên sự cân bằng giữa lực lò xo và áp suất hơi đầu ra. Khi áp suất đầu ra giảm xuống thấp hơn giá trị cài đặt, lò xo đẩy pittông mở rộng cửa van, cho hơi đi qua nhiều hơn. Khi áp suất đầu ra tăng vượt mức cài đặt, lực hơi tác động lên màng phản hồi, đẩy pittông xuống, thu hẹp cửa van, giảm lưu lượng hơi qua. Chu trình này diễn ra liên tục để giữ áp suất ra luôn ổn định.
+--------------------------------------+
IN -->| VAN GIẢM ÁP HƠI TRỰC TIẾP |--> OUT
| ________ |
| | | ← Lò xo điều chỉnh |
| | PITTÔNG| ↕ phản hồi áp suất |
| |________| |
| | |
| MÀNG CẢM ỨNG (DIAPHRAGM) |
+--------------------------------------+
↑ Hơi đầu vào ↓ Áp suất phản hồi
Nhờ cơ chế phản hồi tức thời này, RD-40J có khả năng điều chỉnh nhanh, duy trì áp suất ra ổn định kể cả khi lưu lượng thay đổi đột ngột. Đây là ưu điểm nổi bật khiến model này đặc biệt phù hợp với hệ thống hơi sạch, máy hấp tiệt trùng và thiết bị dùng hơi chính xác.
Ưu điểm nổi bật
Thiết kế nhỏ gọn – hiệu quả cao: RD-40J được thiết kế với kích thước tối ưu, dễ dàng lắp đặt trong không gian hẹp, đặc biệt hữu ích cho máy y tế, máy giặt hơi hoặc nồi hấp khử trùng.
Vật liệu cao cấp: Thân bằng đồng CAC406 chống ăn mòn, các chi tiết bên trong bằng thép không gỉ SUS giúp tăng tuổi thọ và đảm bảo vận hành ổn định trong điều kiện hơi ẩm, nhiệt cao.
Điều áp chính xác: Dải áp suất điều chỉnh rộng 0.02–0.25MPa, 0.2–0.4MPa hoặc 0.35–0.8MPa, thích hợp cho nhiều yêu cầu hệ thống hơi khác nhau. Cấu trúc pittông phản hồi giúp áp suất đầu ra luôn giữ ổn định, không dao động.
Dễ vận hành và bảo trì: Cụm chỉnh áp đặt phía trên, dễ thao tác, có thể vệ sinh hoặc thay thế gioăng, lò xo mà không cần tháo toàn bộ van khỏi đường ống. Cấu trúc cơ học hoàn toàn, không cần nguồn điện hoặc khí nén phụ.
Ứng dụng tiêu biểu
1. Thiết bị y tế và tiệt trùng hơi
Van RD-40J DN15 thường được lắp trong các thiết bị hấp dụng cụ y tế, nồi tiệt trùng hoặc hệ thống khử khuẩn. Áp suất ổn định giúp quá trình khử trùng đạt chuẩn an toàn và hiệu quả.
2. Dây chuyền chế biến thực phẩm
Trong các nhà máy sản xuất thực phẩm, đồ uống, sữa hoặc nước giải khát, RD-40J giúp duy trì áp suất ổn định cho quá trình nấu, hấp, sấy hoặc tiệt trùng bao bì, đảm bảo chất lượng sản phẩm đồng đều.
3. Ngành giặt là công nghiệp (Laundry)
Van được ứng dụng phổ biến trong hệ thống hơi của máy giặt công nghiệp, bàn ủi hơi hoặc máy sấy. Van giữ áp suất ổn định giúp tiết kiệm hơi và giảm hao tổn năng lượng.
4. Hệ thống dược phẩm và phòng sạch
RD-40J điều chỉnh áp suất hơi ổn định trong các khu vực sản xuất thuốc, phòng vô trùng, đảm bảo điều kiện hơi sạch đạt chuẩn GMP, ISO.
5. Các hệ thống hơi công nghiệp nhỏ
Van giảm áp hơi Venn RD-40J DN15 còn được sử dụng cho các hệ thống gia nhiệt, thiết bị gia công bằng hơi hoặc máy sấy quy mô nhỏ, nơi yêu cầu độ ổn định áp cao và an toàn.
Hướng dẫn lắp đặt và vận hành
Bước 1: Xác định hướng dòng hơi theo ký hiệu IN–OUT trên thân van, đảm bảo hơi vào đúng chiều thiết kế.
Bước 2: Làm sạch đường ống và lắp bộ lọc Y (Y-strainer) trước van để ngăn tạp chất ảnh hưởng đến pittông và đĩa van.
Bước 3: Lắp van nằm ngang, hướng nắp chỉnh áp lên trên. Tránh lắp ngược chiều hoặc quá gần đoạn gấp khúc để hơi lưu thông ổn định.
Bước 4: Dùng keo hoặc băng PTFE cho ren JIS Rc, siết chặt đều hai đầu để tránh rò rỉ hơi. Không siết quá chặt tránh biến dạng ren đồng.
Bước 5: Gắn đồng hồ đo áp suất ở cả đầu vào và đầu ra để theo dõi khi vận hành. Khi khởi động, mở van chính từ từ để tránh sốc áp.
Bước 6: Điều chỉnh áp suất mong muốn bằng cách xoay núm điều chỉnh trên đỉnh van. Xoay theo chiều kim đồng hồ để tăng, ngược chiều để giảm áp.
Bước 7: Sau khi đạt áp suất ổn định, khóa cố định núm chỉnh. Kiểm tra lại toàn bộ đường ống, đảm bảo không rò rỉ và van hoạt động êm, không rung. Định kỳ 6 tháng bảo trì pittông và lò xo để đảm bảo độ chính xác.
Kết luận: Với độ bền cao, điều áp ổn định và cấu trúc đơn giản, van giảm áp hơi Venn RD-40J DN15 là lựa chọn lý tưởng cho hệ thống hơi nhỏ và trung bình. Sản phẩm thể hiện rõ chất lượng cơ khí tinh tế của Nhật Bản, đáp ứng tiêu chuẩn an toàn, độ bền và hiệu quả năng lượng vượt trội cho mọi ứng dụng công nghiệp hơi bão hòa hiện nay.
