Van giảm áp Venn RP-6B DN40

Van giảm áp hơi VENN RP-6B DN40

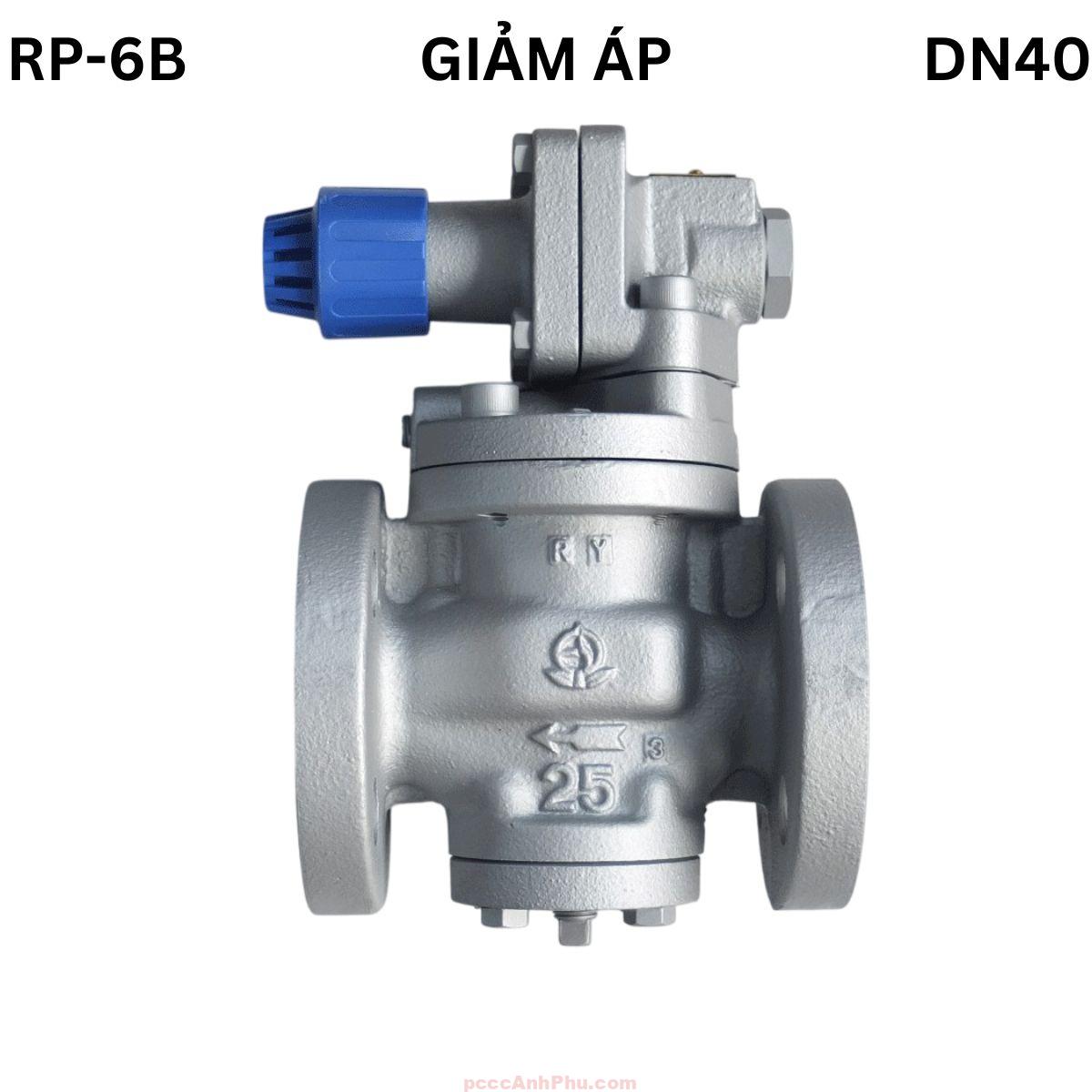

Van giảm áp hơi VENN RP-6B DN40 là thiết bị điều áp kiểu pilot điều khiển cơ học bằng tay, chuyên dụng cho hệ thống hơi nước bão hòa và hơi quá nhiệt trung áp. Sản phẩm do VENN – Nhật Bản sản xuất, được thiết kế với độ chính xác cao, khả năng phản hồi nhanh và độ bền vượt trội, đáp ứng yêu cầu điều áp ổn định trong các nhà máy công nghiệp và hệ thống hơi trung tâm. RP-6B DN40 giúp duy trì áp suất hạ lưu ổn định trong phạm vi cài đặt, đảm bảo an toàn cho thiết bị, giảm tổn thất năng lượng và tăng tuổi thọ đường ống.

Với kích thước danh nghĩa DN40 (1-1/2″), RP-6B là model phù hợp cho các tuyến ống hơi chính của dây chuyền sản xuất. Van được sử dụng rộng rãi trong ngành thực phẩm, dệt nhuộm, hóa chất, cơ khí và các hệ thống HVAC – sưởi công nghiệp. Cấu tạo gọn, kết nối mặt bích JIS 10K FF giúp van tương thích hoàn toàn với tiêu chuẩn hệ thống hơi Nhật Bản và Việt Nam.

Xem đầy đủ các sản phẩm: valve điều áp.

Cấu tạo tổng quan

Van giảm áp VENN RP-6B DN40 được cấu tạo theo nguyên lý pilot điều khiển áp lực – một hệ thống tự động phản ứng dựa vào chênh lệch áp suất giữa đầu vào và đầu ra. Thân van bằng gang FC phủ sơn epoxy chống ăn mòn, piston và xy-lanh bằng đồng CAC406 giúp chịu nhiệt và giảm ma sát. Màng điều khiển làm bằng vật liệu PTFE + NBR chịu nhiệt cao, kết hợp lò xo cân bằng thép hợp kim đảm bảo áp suất đầu ra luôn ổn định.

Tay chỉnh cơ học (handwheel) gắn trên cụm pilot cho phép người vận hành điều chỉnh trực tiếp áp suất hạ lưu theo yêu cầu. Thiết kế buồng điều áp tối ưu giúp dòng hơi đi qua êm, không tạo rung hay tiếng ồn. Toàn bộ cấu trúc được lắp ghép chính xác theo tiêu chuẩn Nhật, đảm bảo khả năng vận hành lâu dài, ổn định và dễ bảo dưỡng định kỳ.

Nguyên lý hoạt động

Van RP-6B DN40 hoạt động dựa trên cơ chế chênh lệch áp suất và điều tiết tự động bằng pilot. Khi áp suất hạ lưu thấp hơn giá trị cài đặt, pilot mở cho phép hơi trong khoang điều khiển xả ra, piston nâng lên, lưu lượng hơi qua van tăng. Khi áp suất hạ lưu vượt mức cài đặt, pilot đóng, hơi bị giữ trong khoang điều khiển, áp trong buồng tăng, đẩy piston xuống, giảm tiết diện dòng chảy, giúp áp suất hạ lưu trở về mức ổn định.

   +------------------------------------+
   |        Pilot điều khiển áp suất    |
   +---------------|--------------------+
                   |    Đường tín hiệu áp
             +-----▼--------------------+
             |       Piston chính       |
             |--------------------------|
             |       Màng điều áp       |
             |--------------------------|
             |        Cửa ra hơi        |
             +--------------------------+

Chu trình này diễn ra hoàn toàn tự động, liên tục và không cần nguồn điện. Cấu trúc pilot – piston có độ nhạy cao giúp RP-6B DN40 duy trì áp suất ra ổn định, phản hồi nhanh, loại bỏ dao động áp lực và tránh hiện tượng “water hammer” trong đường ống hơi.

Ưu điểm nổi bật

Độ ổn định cao: Van duy trì áp suất ra với sai số nhỏ hơn ±0.05 MPa, phù hợp cho hệ thống hơi chính.

Thiết kế chắc chắn: Thân gang và piston đồng chịu nhiệt, đảm bảo độ bền trong môi trường áp cao.

Không cần năng lượng ngoài: Vận hành hoàn toàn tự động bằng áp suất hơi, an toàn tuyệt đối.

Dễ bảo trì: Cụm pilot tháo rời dễ dàng, vệ sinh nhanh, không cần tháo toàn bộ van.

Hiệu quả năng lượng cao: Dòng hơi ra đều, ổn định, giảm tổn thất áp và tiết kiệm nhiên liệu cho lò hơi.

Ứng dụng tiêu biểu

Van giảm áp hơi VENN RP-6B DN40 được ứng dụng trong các hệ thống hơi trung áp, nơi yêu cầu kiểm soát áp lực chính xác, vận hành ổn định và độ bền cao. Với kích thước DN40, van thường được lắp tại các nhánh phân phối hơi hoặc đầu ra của trạm điều áp trung tâm.

Trong ngành thực phẩm: RP-6B DN40 giúp điều chỉnh hơi cấp cho nồi hấp, máy sấy, máy tiệt trùng, đảm bảo nhiệt độ đều, hơi khô, không gây ngưng tụ trong thiết bị, giúp chất lượng sản phẩm ổn định và tiết kiệm năng lượng.

Trong nhà máy dệt nhuộm: Van điều áp hơi cấp cho máy là, máy nhuộm, và bộ sấy vải. Hơi ra đều, ổn định, tránh biến động nhiệt giúp màu vải và độ co giãn đạt chuẩn cao.

Trong hệ thống lò hơi và trao đổi nhiệt: RP-6B DN40 được đặt tại đầu ra nồi hơi hoặc trước thiết bị trao đổi nhiệt, giúp giảm áp về mức an toàn, ổn định áp lực cho các bộ gia nhiệt coil hoặc tank nước.

Trong hệ thống HVAC và sưởi công nghiệp: Van cung cấp hơi ổn định cho coil sưởi và bộ tản nhiệt, giúp hệ thống tòa nhà hoặc xưởng duy trì nhiệt đều, không rung ống và giảm tổn thất hơi.

Trong ngành hóa chất và cơ khí: RP-6B DN40 kiểm soát hơi cấp cho bồn phản ứng, máy ép nhiệt và hệ thống sấy linh kiện, giúp quá trình sản xuất ổn định, an toàn và kéo dài tuổi thọ thiết bị.

Tổng thể, VENN RP-6B DN40 là lựa chọn lý tưởng cho hệ thống hơi công nghiệp yêu cầu điều áp chính xác, độ tin cậy cao và hiệu quả năng lượng vượt trội trong vận hành dài hạn.

Hướng dẫn lắp đặt và vận hành

Bước 1: Làm sạch đường ống, lắp strainer trước van để bảo vệ pilot. Đặt hướng mũi tên trên thân đúng chiều dòng hơi.

Bước 2: Giữ khoảng cách tối thiểu 1–2 m giữa van và thiết bị hạ lưu. Sau van nên lắp bẫy hơi để loại bỏ nước ngưng tụ.

Bước 3: Khi khởi động, mở van cấp hơi chậm. Xoay tay chỉnh theo chiều kim đồng hồ để tăng áp hoặc ngược lại để giảm áp. Quan sát đồng hồ áp hạ lưu.

Bước 4: Khi đạt áp suất mong muốn, cố định tay chỉnh. Nếu có dao động áp, điều chỉnh nhẹ pilot để ổn định phản hồi.

Bước 5: Bảo trì định kỳ 6 tháng/lần. Kiểm tra gioăng PTFE, vệ sinh pilot và màng. Siết lại bu-lông mặt bích khi phát hiện hơi rò nhẹ.

Với thiết kế chắc chắn, độ chính xác cao và độ bền vượt trội, van giảm áp hơi VENN RP-6B DN40 là giải pháp lý tưởng cho hệ thống hơi công nghiệp hiện đại, đảm bảo hiệu suất vận hành cao, tiết kiệm năng lượng và an toàn tuyệt đối trong mọi điều kiện sử dụng.
