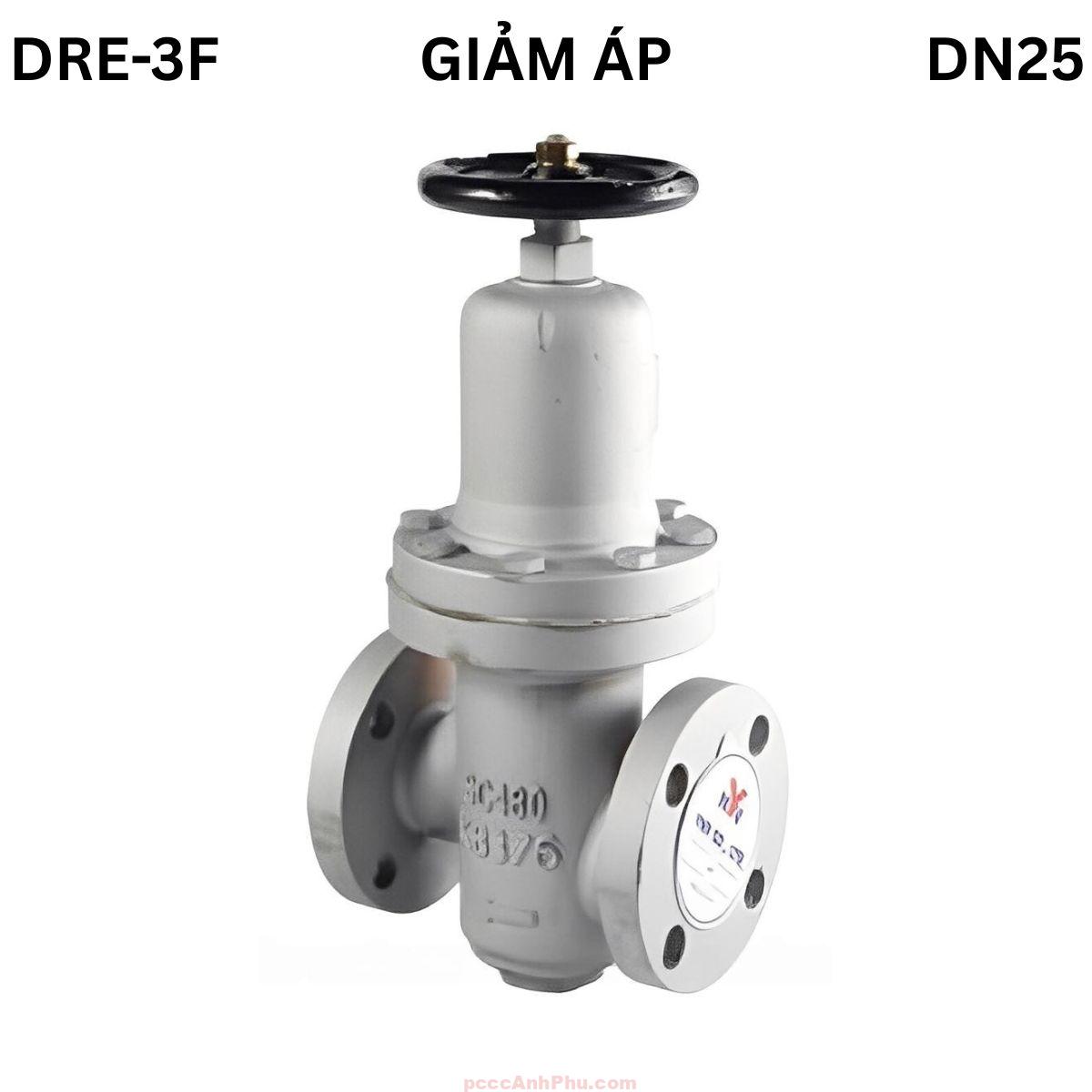

Van giảm áp YNV DRE-3F DN25

Van giảm áp YNV DRE-3F DN25

Van giảm áp YNV DRE-3F DN25 là model thuộc dòng van điều áp tác động trực tiếp (Direct Acting Type) của hãng YNV – Hàn Quốc, được thiết kế để kiểm soát và ổn định áp suất đầu ra trong các hệ thống có áp lực cao. Với kích thước DN25 (1 inch), van phù hợp cho đường ống trung bình trong các nhà máy, xưởng sản xuất, hệ thống khí nén, hơi nóng hoặc nước công nghiệp. Cấu trúc thép đúc chịu lực, kết nối mặt bích JIS 30K/40K giúp van vận hành an toàn, bền bỉ và ổn định lâu dài trong môi trường khắc nghiệt.

Van DRE-3F DN25 hoạt động hoàn toàn cơ học, không cần nguồn điện, có khả năng tự cân bằng áp suất giữa đầu vào và đầu ra, đảm bảo áp lực ổn định liên tục. Nhờ đó, thiết bị trở thành lựa chọn tin cậy cho những hệ thống yêu cầu độ chính xác cao và tính an toàn tuyệt đối.

Xem đầy đủ các sản phẩm: van giảm ap.

Cấu tạo tổng quan

Cấu tạo của van DRE-3F DN25 được thiết kế tối ưu cho hệ thống hơi và khí nén áp cao. Thân van được làm từ thép đúc (Cast Steel) có khả năng chịu áp lực tới 40 kgf/cm², bề mặt phủ epoxy chống ăn mòn. Các chi tiết bên trong như trục, đĩa và lò xo được làm từ inox 304 có độ bền cơ học cao, trong khi màng cao su tổng hợp đảm bảo độ đàn hồi và phản ứng nhanh trước sự thay đổi áp suất.

Kết nối mặt bích JIS 30K hoặc 40K giúp van chịu được áp lực cao mà vẫn đảm bảo độ kín tuyệt đối. Tay điều chỉnh bằng thép sơn tĩnh điện được lắp ở phần nắp van, cho phép người dùng dễ dàng điều chỉnh áp suất đầu ra một cách chính xác và nhanh chóng.

Cấu trúc DN25 đảm bảo van làm việc ổn định trong môi trường dao động áp suất. Đường dẫn dòng chảy được thiết kế mượt, giảm tổn thất áp suất, hạn chế rung và tiếng ồn trong quá trình vận hành.

Nguyên lý hoạt động

Van DRE-3F DN25 hoạt động dựa trên nguyên lý tự cân bằng áp lực giữa đầu vào, đầu ra và lực đàn hồi của lò xo. Khi áp suất đầu ra tăng vượt giá trị cài đặt, màng van bị đẩy lên, làm đĩa van đóng lại để giảm lưu lượng. Khi áp suất đầu ra giảm, lực đàn hồi của lò xo đẩy màng van xuống, mở rộng cửa dòng chảy để tăng áp suất. Chu trình này diễn ra liên tục giúp duy trì áp lực ổn định, bảo vệ hệ thống khỏi hiện tượng quá áp hoặc dao động mạnh.

     ┌───────────────┐
     │   TAY XOAY    │
     │  (Handwheel)  │
     └────┬──────────┘
          │
        (Lò xo)
          │
     ┌────▼──────┐
     │  Màng van │ ← Phản ứng áp suất đầu ra
     └────┬──────┘
          │
      ┌───▼───┐
      │  Đĩa  │  ← Điều tiết dòng chảy
      └───┬───┘
          │
   →→→→→  Dòng hơi/nước/khí  →→→→→

Ưu thế của cơ chế tác động trực tiếp là phản ứng nhanh và độ chính xác cao mà không cần pilot phụ. Van có thể hoạt động ổn định trong hệ thống có biến thiên áp đầu vào liên tục mà không gây dao động đầu ra.

Ưu điểm nổi bật

1. Chịu áp lực và nhiệt độ cao

DRE-3F DN25 chịu được áp suất đầu vào lên tới 40 kgf/cm² và nhiệt độ làm việc đến 80°C, thích hợp cho hệ thống hơi và khí nén công nghiệp.

2. Thiết kế mặt bích tiêu chuẩn JIS

Giúp van dễ lắp đặt và thay thế, đảm bảo kín khít tuyệt đối, tương thích với đường ống công nghiệp tiêu chuẩn.

3. Hoạt động ổn định, phản hồi nhanh

Màng van đàn hồi cao và cơ cấu lò xo tối ưu giúp van điều chỉnh áp suất chính xác, giảm thiểu rung và tiếng ồn.

4. Không cần năng lượng ngoài

Van hoạt động hoàn toàn bằng cơ học, phù hợp cho khu vực không có điện hoặc yêu cầu an toàn PCCC nghiêm ngặt.

5. Tuổi thọ cao, dễ bảo trì

Cấu trúc ít chi tiết chuyển động, vật liệu chống ăn mòn giúp van có tuổi thọ dài và dễ bảo dưỡng định kỳ.

Ứng dụng tiêu biểu

Trong hệ thống hơi nước, van DRE-3F DN25 được lắp sau nồi hơi hoặc bộ trao đổi nhiệt để hạ áp và ổn định áp suất hơi trước khi cấp đến thiết bị tiêu thụ.

Trong hệ thống khí nén, van duy trì áp lực đầu ra ổn định cho dây chuyền sản xuất, giúp thiết bị khí vận hành trơn tru.

Trong hệ thống nước công nghiệp, van được sử dụng ở đầu vào hoặc nhánh phân phối để cân bằng áp lực, bảo vệ đường ống và van khác.

Trong hệ thống PCCC, van DN25 thường được bố trí tại khu vực cần hạ áp trước đầu phun sprinkler, đảm bảo áp suất phù hợp cho an toàn chữa cháy.

Trong hệ thống HVAC, van giúp duy trì áp suất ổn định cho nước nóng hoặc lạnh, tối ưu hiệu quả truyền nhiệt và tiết kiệm năng lượng.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra kỹ tình trạng van và đường ống trước khi lắp, đảm bảo sạch, không có bụi hoặc cặn.

Bước 2: Lắp đúng chiều dòng chảy theo mũi tên in trên thân, căn chỉnh đồng tâm mặt bích để tránh rò rỉ.

Bước 3: Dùng gioăng chịu nhiệt và siết bulông đều theo hình chữ thập để tạo lực kín khít đồng đều.

Bước 4: Sau khi lắp, mở nhẹ nguồn để kiểm tra rò rỉ. Nếu hệ thống kín, tiến hành điều chỉnh áp suất bằng tay xoay trên nắp.

Bước 5: Theo dõi đồng hồ đo áp suất, tinh chỉnh cho đến khi đạt giá trị mong muốn, sau đó cố định núm điều chỉnh.

Bước 6: Bảo trì định kỳ mỗi 6 tháng, kiểm tra lò xo, màng và bề mặt kín. Làm sạch hoặc thay thế khi cần thiết để duy trì hiệu quả điều áp.

Kết luận: Van giảm áp YNV DRE-3F DN25 là giải pháp điều áp cao cấp, mang lại hiệu quả ổn định, độ bền vượt trội và khả năng chịu áp tốt. Nhờ cấu tạo chắc chắn, phản ứng nhanh và bảo trì dễ dàng, sản phẩm được ứng dụng rộng rãi trong hệ thống hơi, khí nén, nước và PCCC công nghiệp hiện đại.
