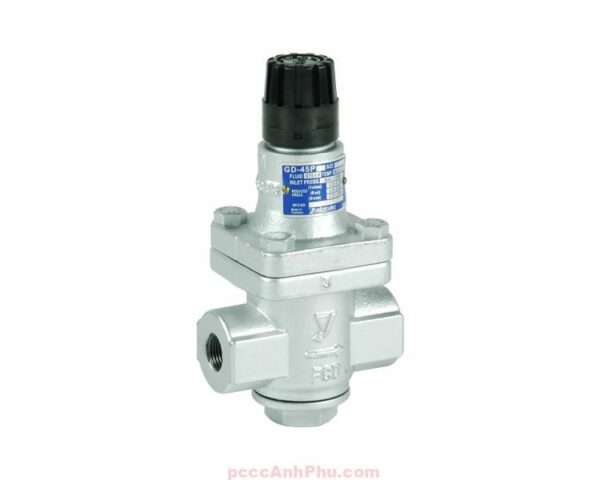

Van giảm áp Yoshitake GD-45P DN20
Van giảm áp Yoshitake GD-45P DN20 là dòng van điều áp hơi trực tiếp cao cấp của Nhật Bản, được thiết kế để ổn định áp suất hơi trong các hệ thống công nghiệp vừa và nhỏ. Với kích thước DN20 (Rc ¾”), van phù hợp cho các tuyến ống hơi nhánh, hệ thống sấy, nồi hấp hoặc thiết bị trao đổi nhiệt. Thiết kế gọn nhẹ, vận hành bằng tay, hoạt động hoàn toàn cơ học giúp GD-45P DN20 trở thành lựa chọn lý tưởng cho các hệ thống hơi bão hòa có tải trung bình.
Van được chế tạo từ gang dẻo FCD chịu áp suất đến 2.0 MPa, đĩa và đế inox SUS304, màng bellows bằng đồng phosphor, tay chỉnh PPS resin chịu nhiệt. Cấu trúc có sẵn lưới lọc 60 mesh tích hợp, ngăn bụi bẩn và giảm hao mòn. GD-45P DN20 có dải điều chỉnh áp suất linh hoạt từ 0.02 – 1.0 MPa, chịu nhiệt 220°C, giúp duy trì áp suất ổn định và giảm biến động tải trong hệ thống hơi công nghiệp.
Xem đầy đủ các sản phẩm: van giảm áp
Cấu tạo tổng quan
Yoshitake GD-45P DN20 có cấu trúc cơ học chính xác gồm thân gang dẻo, đĩa và đế inox, bellows cảm biến áp suất và lò xo đàn hồi điều chỉnh áp. Mọi chi tiết được gia công đạt độ kín cao, chịu nhiệt và áp tốt. Bộ tay chỉnh làm bằng nhựa PPS resin chịu nhiệt, cho phép điều chỉnh áp suất trực tiếp mà không cần dụng cụ chuyên dụng, tăng độ tiện lợi khi vận hành và bảo trì.
Thành phần | Vật liệu | Chức năng |
---|---|---|
Thân van (Body) | Gang dẻo FCD | Chịu áp suất đầu vào, bảo vệ cụm cơ cấu bên trong. |
Đĩa van (Disc) | Inox SUS304 | Điều tiết lưu lượng hơi, chống ăn mòn, chịu nhiệt tốt. |
Đế van (Seat) | Inox SUS304 | Tạo bề mặt kín, giảm rò rỉ khi đóng. |
Màng bellows | Đồng phosphor | Phản ứng với áp suất đầu ra, truyền lực điều chỉnh đến đĩa. |
Lò xo điều chỉnh (Spring) | Thép hợp kim | Duy trì lực đàn hồi giúp cân bằng áp suất hơi ra. |
Tay chỉnh áp (Handle) | PPS resin | Điều chỉnh áp suất dễ dàng bằng tay mà không cần dụng cụ. |
Lưới lọc tích hợp | Inox 60 mesh | Lọc bụi, chống kẹt đĩa, giảm mài mòn. |
Kết nối | Ren trong JIS Rc ¾” | Gắn nhanh, tương thích với đường ống hơi công nghiệp. |
Nguyên lý hoạt động
Van GD-45P DN20 hoạt động theo nguyên lý cân bằng giữa lực lò xo và áp suất hơi đầu ra. Khi áp ra thấp hơn mức đặt, lò xo đẩy bellows xuống làm đĩa van mở rộng cho hơi đi qua. Khi áp đạt giá trị mong muốn, áp lực hơi đẩy bellows lên khiến đĩa khép lại, giảm lưu lượng hơi. Chu trình lặp liên tục giúp áp suất đầu ra luôn ổn định, không phụ thuộc vào dao động áp đầu vào.
Nhờ sử dụng cơ cấu cảm biến áp ngoài (external pressure bellows), phản ứng điều áp nhanh và chính xác hơn, hạn chế rung áp và giảm sốc hơi. Thiết kế trực tiếp (Direct Acting) giúp van vận hành nhanh, cấu trúc đơn giản, ít hỏng hóc và dễ bảo trì. Đây là ưu điểm lớn của dòng GD-45P so với các van điều áp pilot thông thường.
Ưu điểm nổi bật
Yoshitake GD-45P DN20 có kích thước gọn nhẹ (chỉ 3.2 kg), dễ lắp đặt ở các đường ống nhánh hoặc hệ thống nhỏ. Van tích hợp sẵn lưới lọc 60 mesh, giúp loại bỏ tạp chất mà không cần thêm thiết bị lọc ngoài. Tay chỉnh PPS resin bền, cách nhiệt, giúp người vận hành điều chỉnh áp suất nhanh chóng mà không cần dụng cụ.
Thân van gang dẻo FCD chịu áp 2.0 MPa, kết hợp đĩa và đế inox giúp van hoạt động ổn định ở 220°C. Màng bellows đồng phosphor có độ nhạy cao, phản ứng mượt mà với thay đổi tải. Cấu trúc đơn giản giúp chi phí bảo dưỡng thấp, thời gian kiểm tra ngắn và hiệu suất duy trì áp suất luôn ở mức tối ưu.
Ứng dụng tiêu biểu
Van GD-45P DN20 được ứng dụng rộng rãi trong hệ thống hơi trung áp của nhà máy thực phẩm, dệt nhuộm, hóa chất, điện hơi và HVAC. Trong nhà máy thực phẩm, van duy trì áp suất ổn định cho nồi hấp và buồng sấy. Trong ngành dệt, van điều chỉnh áp cho máy nhuộm, giúp sản phẩm đạt chất lượng đồng đều. Trong ngành năng lượng, GD-45P dùng cho các bộ trao đổi nhiệt và trạm điều áp hơi nhánh.
Ngoài ra, DN20 còn được sử dụng trong hệ thống phòng thí nghiệm, dây chuyền sản xuất điện tử, thiết bị tiệt trùng, máy ép khuôn nhiệt hoặc hệ thống PCCC dùng hơi. Van vận hành ổn định, phản ứng nhanh và độ bền cao giúp duy trì an toàn áp lực trong suốt vòng đời thiết bị.
Hướng dẫn lắp đặt và vận hành
Bước 1: Chuẩn bị hệ thống. Trước khi lắp đặt, làm sạch đường ống, loại bỏ bụi, rỉ và nước ngưng. Kiểm tra hướng mũi tên trên thân van, đảm bảo chiều lắp đúng từ áp cao sang áp thấp. Lắp sai chiều có thể khiến van hoạt động sai hoặc rung mạnh.
Bước 2: Lựa chọn vị trí lắp đặt. Van nên đặt tại đoạn ống thẳng, tránh gần co hoặc cút gấp. Lắp theo phương thẳng đứng, tay chỉnh hướng lên để thao tác thuận tiện. Đảm bảo khu vực xung quanh có không gian bảo trì, tránh đặt quá gần nguồn nhiệt.
Bước 3: Bố trí bộ lọc và bẫy hơi. Dù có lưới lọc tích hợp, nên lắp thêm strainer trước van để ngăn cặn lớn. Nếu đường ống có nước ngưng, gắn bẫy hơi (steam trap) ở vị trí thấp nhất để tránh hơi ẩm, đảm bảo hoạt động ổn định.
Bước 4: Kết nối và điều chỉnh áp suất. Kết nối van bằng ren trong JIS Rc ¾”. Sau khi lắp xong, mở nhẹ nguồn hơi để xả khí, rồi xoay tay chỉnh trên đỉnh van. Xoay theo chiều kim đồng hồ để tăng áp, ngược chiều để giảm. Điều chỉnh từ từ đến khi đạt áp suất mong muốn, để hệ thống hoạt động vài phút cho ổn định.
Bước 5: Kiểm tra vận hành. Theo dõi đồng hồ áp suất đầu ra, đảm bảo áp suất ổn định, không dao động. Nếu có tiếng rung hoặc va nhẹ, kiểm tra bộ lọc và độ khô của hơi. Khi van hoạt động êm, ghi lại thông số áp ra để chuẩn hóa cho quá trình vận hành.
Bước 6: Bảo dưỡng định kỳ. Kiểm tra van định kỳ sáu tháng/lần. Vệ sinh bellows, lưới lọc và lò xo, thay gioăng nếu có dấu hiệu hư hại. Khi ngừng vận hành dài ngày, xả toàn bộ áp suất trong đường ống và che chắn tránh ẩm. Bảo dưỡng đúng cách giúp Yoshitake GD-45P DN20 hoạt động ổn định, bền bỉ hơn mười năm trong điều kiện làm việc liên tục.
