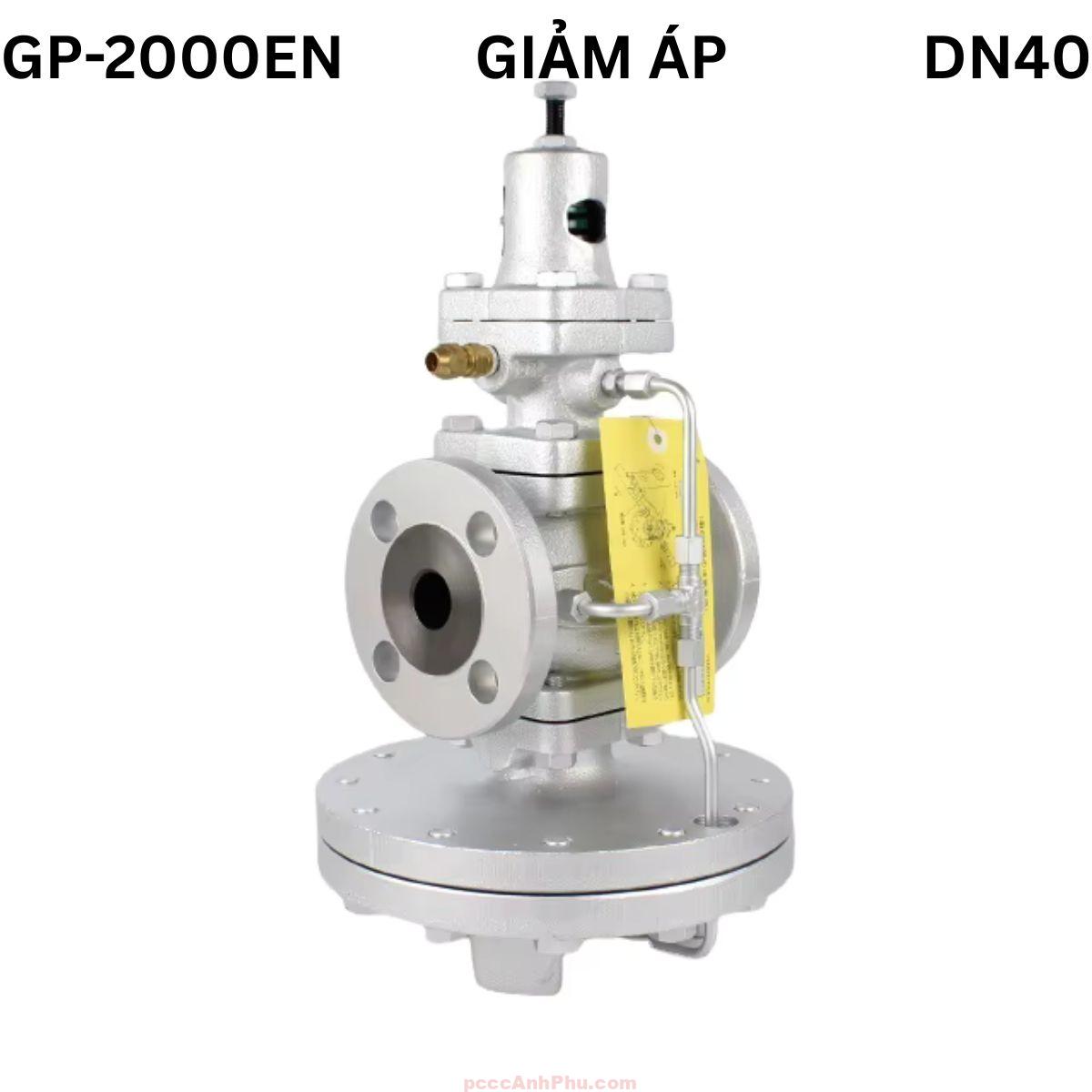

Van giảm áp Yoshitake GP-2000EN DN40

Giới thiệu sản phẩm

Van giảm áp hơi Yoshitake GP-2000EN DN40 là dòng van điều áp công nghiệp chuẩn châu Âu, được thiết kế để hoạt động ổn định trong điều kiện áp suất cao và nhiệt độ lớn. Van thuộc loại pilot-operated diaphragm type – điều khiển gián tiếp bằng màng phản hồi, giúp duy trì áp suất đầu ra chính xác và phản ứng nhanh với mọi biến động tải.

Van hoạt động trong dải áp vào 0.1 – 2.0 MPa, điều chỉnh áp ra 0.02 – 1.4 MPa, chịu được nhiệt độ 220 °C. Kích thước DN40 là lựa chọn phổ biến cho tuyến hơi trung bình, nơi yêu cầu lưu lượng ổn định và độ bền cao. Cấu trúc thân gang dẻo, màng và van chính bằng inox 304/316 giúp chống ăn mòn, chịu nhiệt và đảm bảo tuổi thọ lâu dài.

Kết nối mặt bích EN PN25 bảo đảm độ kín tuyệt đối, lắp đặt nhanh và tương thích với hệ thống ống chuẩn EU. Mỗi sản phẩm đều được kiểm định theo chuẩn ANSI Class IV về độ kín và độ bền vật liệu.

Xem đầy đủ các sản phẩm: van giảm ap.

Cấu tạo tổng quan

Yoshitake GP-2000EN DN40 gồm nhiều thành phần chính được gia công chính xác để đạt độ kín và phản hồi cao. Cấu tạo theo nguyên lý mạch điều áp hai cấp, trong đó pilot kiểm soát màng điều khiển và màng truyền động điều khiển van chính mở – đóng linh hoạt, duy trì áp ra ổn định.

Nguyên lý hoạt động

Khi hơi cao áp đi vào cửa inlet, một phần được dẫn tới buồng pilot. Pilot mở một khe nhỏ để hơi tạo áp trung gian tác động lên màng, đẩy van chính mở và cho hơi đi qua. Khi áp suất đầu ra đạt mức cài đặt, áp phản hồi qua ống cảm biến sẽ làm pilot đóng dần, ổn định áp ra.

Khi áp suất đầu ra giảm, pilot mở rộng để tăng hơi vào buồng màng, đẩy van chính mở rộng bù lưu lượng. Cơ chế này diễn ra liên tục, đảm bảo áp suất đầu ra ổn định và giảm dao động áp.

   SƠ ĐỒ NGUYÊN LÝ HOẠT ĐỘNG VAN GIẢM ÁP HƠI YOSHITAKE GP-2000EN DN40
 ┌──────────────────────────────────────────────────────────────┐
 │                     ĐƯỜNG HƠI ÁP CAO (INLET)                │
 │                              │                              │
 │                              ▼                              │
 │                       ┌──────────────┐                      │
 │                       │ VAN CHÍNH   │                      │
 │                       │(Main Valve) │◄───────────────┐     │
 │                       └──────────────┘                │     │
 │                              │                        │     │
 │                         HƠI GIẢM ÁP                   │     │
 │                        (OUTLET) ──────────────────────┘     │
 │                                                            │
 │                 ┌────────────────────────────┐              │
 │                 │ VAN PILOT                 │              │
 │                 │(Pilot Control Valve)      │              │
 │                 └───────────┬────────────────┘              │
 │                             │                               │
 │                       ┌───────────┐                        │
 │                       │ MÀNG      │◄────ỐNG CẢM BIẾN──────┘
 │                       │(Diaphragm)│
 │                       └───────────┘
 │                              ▲
 │                       ÁP SUẤT PHẢN HỒI
 └──────────────────────────────────────────────────────────────┘

Sơ đồ thể hiện chu trình phản hồi kín giữa pilot, màng và van chính. Khi áp ra tăng, pilot đóng lại để giảm hơi; khi áp ra giảm, pilot mở rộng để bổ sung hơi. Cơ chế tự điều chỉnh liên tục giúp áp ra ổn định, giảm rung và duy trì hiệu suất cao.

Ưu điểm nổi bật

Ổn định cao: Hệ thống pilot và màng lớn giúp phản ứng nhanh, giữ áp ra chính xác trong mọi điều kiện tải.

Chịu áp cao: Thiết kế PN25 cho phép van hoạt động ổn định ở áp cao đến 2.0 MPa.

Kín khít tuyệt đối: Ghế van và van chính inox đạt chuẩn ANSI Class IV, giảm rò rỉ gần bằng 0 %.

Chống ăn mòn: Cụm pilot, màng và van chính đều bằng thép không gỉ, chịu nhiệt 220 °C.

Lắp đặt dễ dàng: Mặt bích EN PN25 tương thích với toàn bộ hệ ống hơi châu Âu.

Bền bỉ: Tuổi thọ làm việc cao, vận hành liên tục mà ít bảo dưỡng.

Ứng dụng tiêu biểu

GP-2000EN DN40 được dùng trong tuyến hơi chính của nhà máy dệt, thực phẩm, hóa chất và nồi hấp công nghiệp. Kích thước 40 mm phù hợp cho điều áp vùng trung gian hoặc bộ trao đổi nhiệt lớn, giúp duy trì áp ra ổn định và bảo vệ thiết bị hạ lưu.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra hướng mũi tên trên thân van để đảm bảo chiều dòng hơi đúng.

Bước 2: Vệ sinh đường ống bằng khí nén, loại bỏ tạp chất trước khi lắp đặt.

Bước 3: Lắp mặt bích EN PN25 với gioăng graphite chịu nhiệt, siết bu-lông chéo đều.

Bước 4: Kết nối ống cảm biến áp ở đoạn ống thẳng sau van 1–2 m, tránh gần co hoặc van chặn.

Bước 5: Mở nguồn hơi từ từ, điều chỉnh vít pilot đến khi áp suất ra ổn định theo mong muốn.

Bước 6: Kiểm tra định kỳ 6 tháng/lần, làm sạch pilot, thay gioăng và bôi mỡ chịu nhiệt cho các bề mặt trượt.

Tuân thủ đúng quy trình giúp van giảm áp Yoshitake GP-2000EN DN40 duy trì hoạt động ổn định nhiều năm, giảm hao tổn năng lượng và tăng hiệu suất toàn hệ thống hơi.
