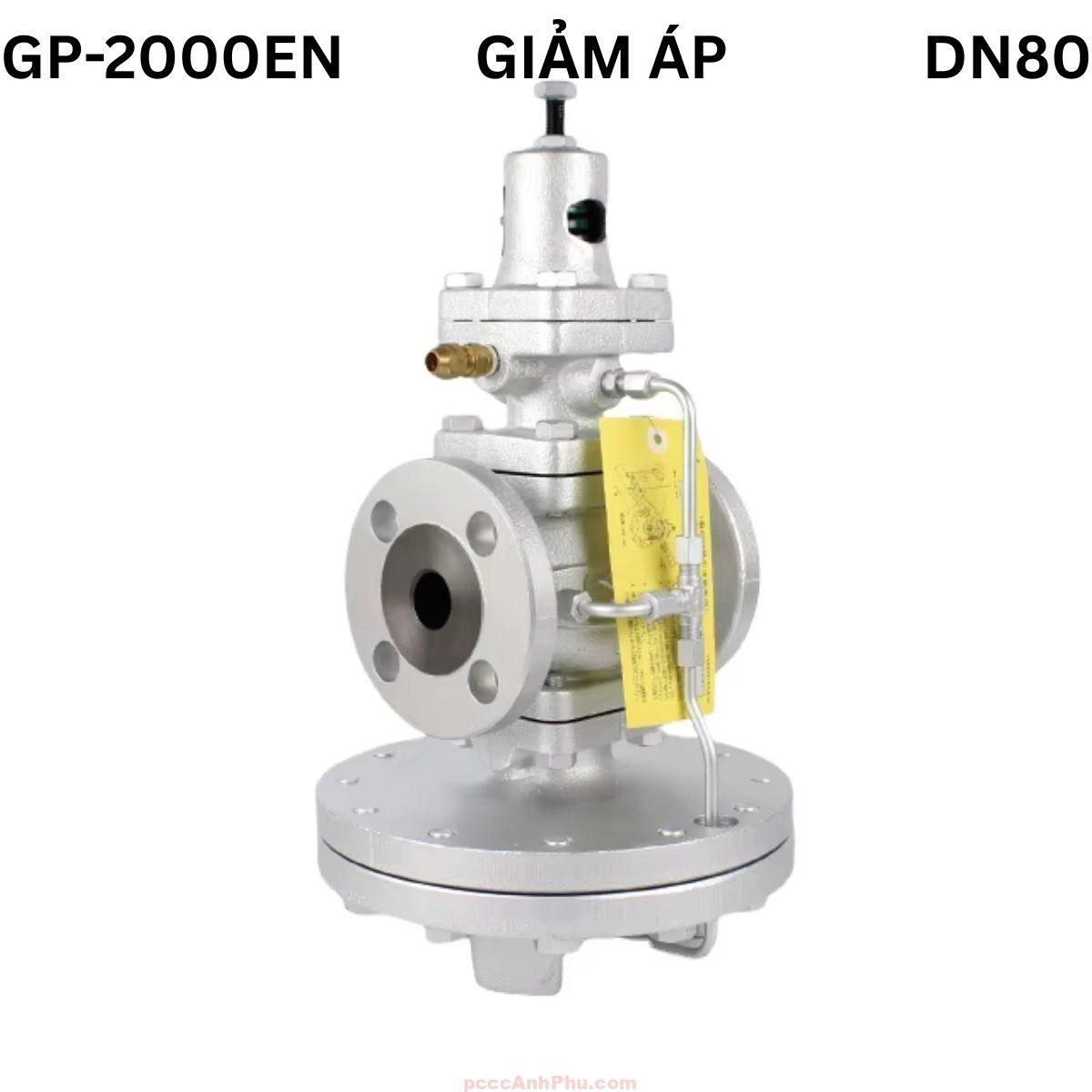

Van giảm áp Yoshitake GP-2000EN DN80

Giới thiệu sản phẩm

Van giảm áp hơi Yoshitake GP-2000EN DN80 là dòng van điều áp hơi cỡ lớn được thiết kế cho hệ thống công nghiệp áp suất cao. Van hoạt động theo cơ chế pilot-operated diaphragm type – điều khiển gián tiếp bằng màng phản hồi, giúp giữ áp suất đầu ra ổn định, chính xác và độ nhạy cao. Sản phẩm đạt chuẩn EN PN25, phù hợp cho các nhà máy châu Âu và hệ thống hơi công nghiệp hiện đại.

Van làm việc trong dải áp vào 0.1 – 2.0 MPa và áp ra điều chỉnh 0.02 – 1.4 MPa, chịu nhiệt lên đến 220 °C. Kích thước DN80 phù hợp cho tuyến hơi chính hoặc cụm phân phối áp cao, đảm bảo lưu lượng lớn nhưng áp ra vẫn ổn định. Toàn thân gang dẻo đúc dày kết hợp các chi tiết inox chống ăn mòn và chịu nhiệt cao, giúp van bền bỉ nhiều năm liên tục.

Kết nối mặt bích EN PN25 cho khả năng chịu áp cao, kín khít và dễ lắp đặt. Toàn bộ sản phẩm được kiểm định theo chuẩn ANSI Class IV, đảm bảo độ rò rỉ gần như bằng 0 và độ bền cơ học vượt trội.

Xem đầy đủ các sản phẩm: van giam áp.

Cấu tạo tổng quan

Yoshitake GP-2000EN DN80 được chế tạo từ vật liệu cao cấp, đảm bảo chịu áp và nhiệt cao trong thời gian dài. Cấu trúc gồm thân van, cụm van chính, van pilot điều khiển, màng phản hồi và ống cảm biến áp suất ngoài. Các bộ phận được liên kết chặt chẽ giúp hoạt động êm và chính xác.

Nguyên lý hoạt động

Khi hơi cao áp đi vào cửa inlet, một phần được dẫn đến buồng pilot. Pilot mở khe nhỏ cho hơi tạo áp trung gian tác động lên màng điều khiển, đẩy van chính mở cho hơi đi qua. Khi áp suất đầu ra đạt giá trị cài đặt, áp phản hồi qua ống cảm biến khiến pilot đóng dần, ổn định áp ra.

Nếu áp suất đầu ra giảm, pilot mở rộng để cho hơi vào buồng màng nhiều hơn, đẩy van chính mở lớn bù lưu lượng. Chu trình này diễn ra liên tục, giúp áp ra ổn định ngay cả khi tải thay đổi đột ngột.

   SƠ ĐỒ NGUYÊN LÝ HOẠT ĐỘNG VAN GIẢM ÁP HƠI YOSHITAKE GP-2000EN DN80
 ┌──────────────────────────────────────────────────────────────┐
 │                    ĐƯỜNG HƠI ÁP CAO (INLET)                │
 │                              │                              │
 │                              ▼                              │
 │                       ┌──────────────┐                      │
 │                       │ VAN CHÍNH  │                      │
 │                       │(Main Valve) │◄───────────────┐     │
 │                       └──────────────┘                │     │
 │                              │                        │     │
 │                         HƠI GIẢM ÁP                  │     │
 │                        (OUTLET) ──────────────────────┘     │
 │                                                            │
 │                 ┌────────────────────────────┐              │
 │                 │ VAN PILOT               │              │
 │                 │(Pilot Control Valve)     │              │
 │                 └───────────┬────────────────┘              │
 │                             │                               │
 │                       ┌───────────┐                        │
 │                       │ MÀNG     │◄────ỐNG CẢM BIẾN──────┘
 │                       │(Diaphragm)│
 │                       └───────────┘
 │                              ▲
 │                       ÁP SUẤT PHẢN HỒI
 └──────────────────────────────────────────────────────────────┘

Sơ đồ trên mô tả chu trình điều áp khép kín giữa pilot, màng và van chính. Khi áp ra tăng, pilot đóng dần để giảm hơi; khi áp ra giảm, pilot mở để bổ sung hơi. Nhờ vòng phản hồi liên tục, van giữ áp suất ra ổn định và giảm rung trong đường ống hơi.

Ưu điểm nổi bật

Điều áp ổn định: Màng lớn và cảm biến ngoài giúp phản hồi nhanh, duy trì áp ra chính xác.

Chịu áp cao: Thiết kế EN PN25 cho phép hoạt động ổn định ở áp suất lên đến 2.0 MPa.

Kín khít tuyệt đối: Ghế van và van chính inox đạt chuẩn ANSI Class IV, rò rỉ gần 0 %.

Chống ăn mòn: Cụm pilot và màng bằng thép không gỉ chịu nhiệt 220 °C.

Dễ bảo dưỡng: Cấu trúc dạng mô-đun, tháo lắp nhanh mà không ảnh hưởng đến đường ống.

Bền bỉ vượt trội: Tuổi thọ trên 10 năm, vận hành liên tục mà ít hiệu chỉnh.

Ứng dụng tiêu biểu

GP-2000EN DN80 được dùng trong các tuyến hơi chính của nhà máy thực phẩm, dệt, hóa chất, và cụm hơi tập trung. Kích thước 80 mm phù hợp cho điều áp giữa nguồn hơi cao áp và thiết bị hạ lưu, giúp giảm áp ổn định và tăng hiệu suất sử dụng nhiệt.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra chiều mũi tên trên thân van để lắp đúng hướng dòng hơi.

Bước 2: Làm sạch đường ống, loại bỏ bụi và rỉ trước khi lắp đặt.

Bước 3: Lắp mặt bích EN PN25 bằng gioăng graphite chịu nhiệt, siết bu-lông chéo đều.

Bước 4: Kết nối ống cảm biến áp sau van 1–2 m, tránh gần co gấp hoặc van chặn.

Bước 5: Mở hơi từ từ và điều chỉnh vít pilot đến khi áp ra ổn định như mong muốn.

Bước 6: Kiểm tra định kỳ 6 tháng/lần, vệ sinh pilot, thay gioăng và bôi mỡ chịu nhiệt để duy trì độ mượt.

Tuân thủ đúng quy trình giúp van giảm áp Yoshitake GP-2000EN DN80 hoạt động ổn định nhiều năm, duy trì áp suất ổn định, giảm hao nhiệt và tăng hiệu quả năng lượng toàn hệ thống hơi.
