Giới thiệu

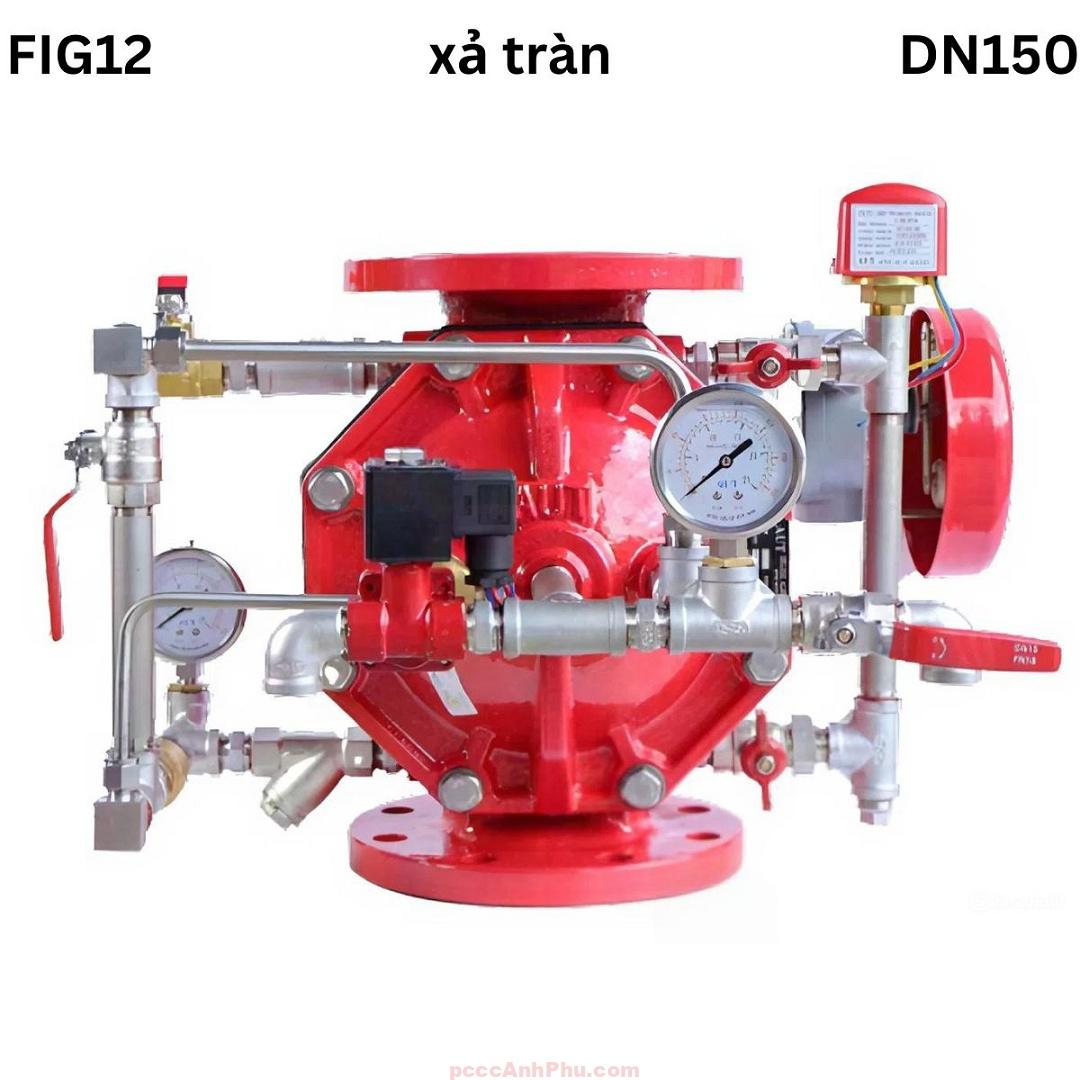

Van xả tràn AUT FIG12 DN150 model FIG12-0150 thuộc nhóm deluge valve (van xả tràn) dạng màng ngăn, chuyên dùng trong hệ thống chữa cháy công trình lớn. Với đường kính DN150, van đáp ứng nhu cầu lưu lượng cực lớn, phù hợp cho nhà máy, kho bãi, trung tâm thương mại và các hạ tầng trọng điểm.
Thân van chế tạo từ gang cầu (ductile iron) phủ epoxy 250–300 micron chống ăn mòn, kết nối mặt bích tiêu chuẩn EN1092-2 PN16. Van đạt chuẩn ISO 7005-2, NFPA và TCVN, hoạt động ổn định trong điều kiện môi trường khắc nghiệt. Đây là lựa chọn tối ưu cho hệ thống PCCC đòi hỏi tốc độ phản ứng nhanh và độ tin cậy cao.
Xem đầy đủ các sản phẩm: van xả tràn
Cấu tạo
Van xả tràn AUT FIG12 DN150 có thiết kế mạnh mẽ. Thân và nắp bằng gang cầu phủ epoxy. Màng diaphragm nylon – cao su tự nhiên kết hợp lò xo inox và seat nylon, đảm bảo độ nhạy và kín khít. Toàn bộ bu-lông và long đen sản xuất từ inox, tăng khả năng chống gỉ.
Bộ trim đi kèm gồm van bi đồng, van điện từ inox 304, công tắc áp suất, đồng hồ áp suất, van reset, chuông báo cháy và bộ lọc Y. Các linh kiện được chế tạo từ inox hoặc hợp kim chất lượng cao, giúp thiết bị vận hành bền bỉ trong nhiều năm.
Bộ phận | Vật liệu |
---|---|
Thân van | Gang cầu phủ epoxy |
Nắp van | Gang cầu phủ epoxy |
Màng diaphragm | Nylon fabric, cao su tự nhiên |
Lò xo | Inox |
Đế lò xo | Nylon |
Bu-lông & long đen | Inox |
Van điện từ | Inox 304 + coil đồng |
Chuông báo cháy | Hợp kim nhôm |
Van bi | Đồng thau |
Đồng hồ áp suất | Tiêu chuẩn |
Công tắc áp suất | Tiêu chuẩn |
Bộ lọc Y | Inox 304 |
Nguyên lý
Khi có cháy, đầu báo truyền tín hiệu về trung tâm. Trung tâm kích hoạt van điện từ của cụm deluge valve (van xả tràn) DN150. Áp lực trong buồng màng bị xả, màng diaphragm mở ra, cho phép van mở toàn phần. Nước từ nguồn cấp chính chảy vào hệ sprinkler hoặc drencher với lưu lượng cực lớn.
Chuông thủy lực reo nhờ áp lực nước, phát cảnh báo cơ học tại chỗ. Đồng thời, công tắc áp suất và đồng hồ áp suất gửi dữ liệu về trung tâm để giám sát tình trạng hoạt động. Cơ chế mở toàn phần đảm bảo nước lưu thông không bị hạn chế, giúp dập lửa nhanh và hiệu quả.
Ưu điểm nổi bật là khả năng reset ngoài. Người vận hành chỉ cần thao tác với van reset, không cần tháo nắp van. Điều này giúp tiết kiệm thời gian và bảo đảm hệ thống sẵn sàng trong thời gian ngắn.
Ưu điểm
Van xả tràn AUT FIG12 DN150 có ưu thế lớn về khả năng cung cấp lưu lượng, phù hợp cho khu vực rộng và nhiều rủi ro cháy nổ. Thiết kế màng ngăn cho độ nhạy cao, phản ứng tức thì. Thân gang phủ epoxy tăng khả năng chống ăn mòn, kéo dài tuổi thọ thiết bị.
Hệ thống trim đồng bộ bằng inox và đồng, giảm thiểu hỏng hóc và dễ bảo dưỡng. Cơ chế báo động kép (chuông nước + tín hiệu điện tử) giúp đảm bảo cảnh báo đầy đủ trong mọi trường hợp. Tính năng reset ngoài đơn giản hóa quy trình bảo trì, giảm gián đoạn hệ thống.
Đây là lý do deluge valve (van xả tràn) DN150 được lựa chọn cho các dự án lớn, nơi an toàn PCCC là yếu tố hàng đầu.
Nhược điểm
Van xả tràn AUT FIG12 DN150 có hạn chế là kích thước và trọng lượng lớn, khiến việc vận chuyển, lắp đặt tốn nhiều chi phí và nhân lực. Không gian hẹp cũng khó bố trí thiết bị cồng kềnh này.
Cấu tạo màng diaphragm nhạy cảm với chất lượng nước. Nếu nguồn nước chứa nhiều tạp chất, hiệu quả đóng mở sẽ giảm. Bộ lọc Y cần được vệ sinh định kỳ, nếu không hệ thống dễ mất độ nhạy và giảm hiệu quả chữa cháy.
Chi phí đầu tư ban đầu cao hơn so với các loại van báo động thông thường. Tuy nhiên, tính năng vượt trội và độ bền lâu dài giúp chi phí này trở nên hợp lý trong vòng đời sử dụng.
Ứng dụng
Van xả tràn AUT FIG12 DN150 được ứng dụng trong nhà máy công nghiệp, kho bãi, trạm biến áp và các trung tâm thương mại lớn. Trong tòa nhà cao tầng, deluge valve (van xả tràn) DN150 phối hợp với sprinkler để bao phủ diện rộng, ngăn cháy lan.
Tại các cơ sở hạ tầng năng lượng hoặc kho hóa chất, DN150 cung cấp lưu lượng cực lớn để bảo vệ thiết bị và tài sản quan trọng. Trong công trình công cộng như ga metro, sân bay hay rạp chiếu phim, van góp phần đảm bảo an toàn cho đông người.
Ứng dụng khác là trong khu vực nguy cơ cao như nhà máy hóa dầu, nơi hệ thống chữa cháy cần khả năng phản ứng mạnh mẽ và nhanh chóng. DN150 đáp ứng tốt các yêu cầu này.
Lắp đặt và vận hành
Khi lắp đặt, van xả tràn AUT FIG12 DN150 cần đặt theo phương thẳng đứng. Kết nối PN16 phải siết chặt đều để tránh rò rỉ. Chuông thủy lực đặt ở nơi dễ nghe, van điện từ và công tắc áp suất đấu nối chuẩn xác về trung tâm điều khiển.
Sau khi lắp đặt, cần thử áp lực và vận hành thử để đảm bảo độ kín, độ nhạy và khả năng phối hợp. Khi hệ thống đạt yêu cầu, van mới được đưa vào sử dụng. Đây là bước quan trọng để bảo đảm an toàn khi có hỏa hoạn.
Trong quá trình sử dụng, bảo dưỡng định kỳ 6 tháng/lần là bắt buộc. Các kỹ sư cần kiểm tra màng diaphragm, van điện từ, công tắc áp suất, bộ lọc Y và chuông nước. Nếu phát hiện sự cố, cần xử lý ngay. Nhờ bảo trì đúng quy trình, deluge valve (van xả tràn) DN150 luôn duy trì hiệu quả và độ tin cậy cao.
