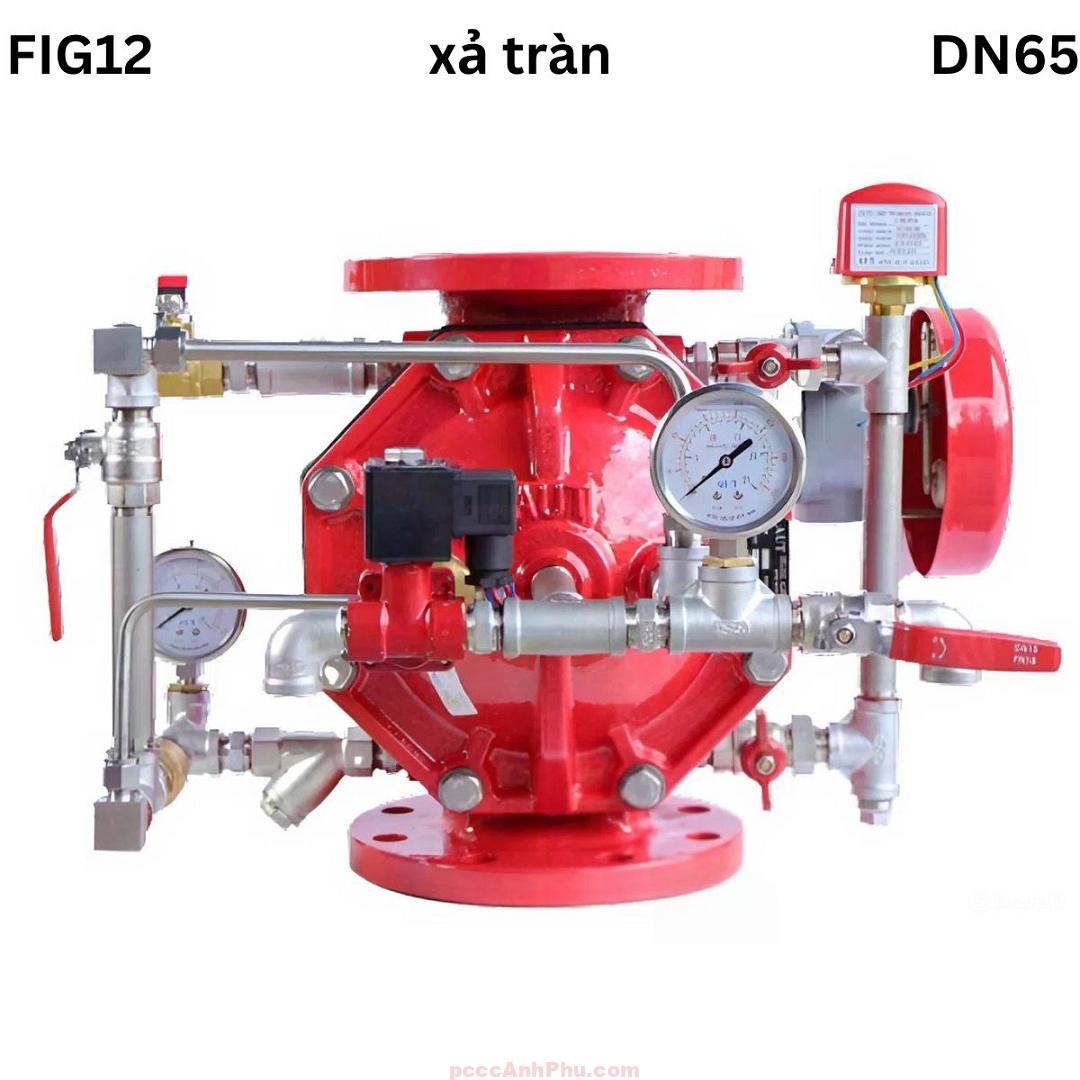

Van xả tràn AUT FIG12 DN65

Giới thiệu

Van xả tràn AUT FIG12 DN65 model FIG12-0065 là thiết bị thuộc nhóm deluge valve (van xả tràn) dạng màng ngăn, chuyên dùng trong hệ thống chữa cháy tự động. Với kích thước DN65, sản phẩm cung cấp lưu lượng lớn hơn DN50, phù hợp cho công trình trung bình hoặc những khu vực yêu cầu bảo vệ diện tích rộng hơn.

Thân van được chế tạo từ gang cầu (ductile iron) phủ epoxy dày 250–300 micron chống ăn mòn. Van đạt chuẩn EN1092-2, ISO 7005-2, hoạt động tốt ở áp lực PN16 và trong dải nhiệt độ -10°C đến 80°C. Đây là giải pháp đáng tin cậy, kết hợp đồng thời chức năng cấp nước chữa cháy và phát cảnh báo khi có hỏa hoạn.

Xem đầy đủ các sản phẩm: Xem đầy đủ các sản phẩm: van xả tràn

Cấu tạo

Van xả tràn AUT FIG12 DN65 có cấu trúc chắc chắn và đồng bộ. Thân và nắp van bằng gang dẻo, kết hợp cùng màng diaphragm nylon – cao su tự nhiên, đảm bảo độ nhạy và độ bền. Bộ lò xo inox cùng seat nylon giúp màng vận hành ổn định. Toàn bộ bu-lông và vòng đệm làm bằng inox chống gỉ.

Bộ trim đi kèm bao gồm van bi đồng, van điện từ, chuông báo cháy, van reset, đồng hồ áp suất, công tắc áp suất và bộ lọc Y. Các chi tiết này được sản xuất từ inox 304 hoặc hợp kim đồng, có khả năng chống ăn mòn và chịu áp lực cao. Cấu trúc tổng thể giúp van vận hành bền bỉ trong nhiều năm.

Nguyên lý

Khi hệ thống phát hiện cháy, tín hiệu truyền về trung tâm sẽ kích hoạt van điện từ của deluge valve (van xả tràn) DN65. Áp lực trong buồng màng bị giải phóng, màng diaphragm co lại và van mở toàn phần. Nước từ nguồn chính lập tức chảy vào hệ thống sprinkler hoặc drencher, dập cháy trên diện rộng.

Chuông thủy lực reo nhờ áp lực dòng nước, phát cảnh báo cơ học tại chỗ. Đồng thời, công tắc áp suất và đồng hồ áp suất truyền dữ liệu giám sát về trung tâm. Cơ chế “mở hoàn toàn” đảm bảo dòng nước không bị cản trở, tạo hiệu quả chữa cháy mạnh mẽ.

Điểm nổi bật của thiết kế FIG12 là khả năng reset từ bên ngoài. Người vận hành chỉ cần điều chỉnh van reset, không phải tháo nắp van. Điều này giúp rút ngắn thời gian bảo trì và tăng tính tiện dụng trong các tình huống khẩn cấp.

Ưu điểm

Van xả tràn AUT FIG12 DN65 mang nhiều ưu điểm so với DN50. Trước hết, lưu lượng lớn hơn giúp bao phủ diện tích rộng, phù hợp cho nhà kho, tầng hầm hoặc khu thương mại. Thiết kế nhỏ gọn vẫn cho phép lắp đặt dễ dàng trong không gian hạn chế.

Thân gang cầu phủ epoxy tăng khả năng chống ăn mòn, giữ độ bền trong môi trường ẩm ướt. Hệ thống trim inox 304 và đồng thau giúp giảm thiểu hỏng hóc. Cơ chế báo động kép bằng cơ học và điện tử nâng cao độ tin cậy, đảm bảo thông tin cảnh báo không bị gián đoạn.

Khả năng reset ngoài là ưu thế lớn, giúp rút ngắn quy trình bảo dưỡng. Đây là yếu tố khiến deluge valve (van xả tràn) DN65 được ưa chuộng trong các công trình hiện đại.

Nhược điểm

Dù có nhiều ưu điểm, van xả tràn AUT FIG12 DN65 cũng có hạn chế. Trọng lượng và kích thước lớn hơn DN50, khiến quá trình vận chuyển và lắp đặt phức tạp hơn, đòi hỏi nhân lực và chi phí cao hơn.

Bộ màng diaphragm yêu cầu nguồn nước sạch, ít cặn. Nếu nguồn nước chứa nhiều tạp chất, van dễ mất độ nhạy hoặc giảm hiệu quả vận hành. Bộ lọc Y cần được vệ sinh định kỳ, nếu không hiệu quả chữa cháy có thể bị ảnh hưởng.

Chi phí đầu tư ban đầu cao hơn so với van báo động cơ bản. Tuy nhiên, tính năng nâng cao và độ bền dài hạn giúp bù đắp chi phí này trong suốt vòng đời sử dụng.

Ứng dụng

Van xả tràn AUT FIG12 DN65 thường được lắp đặt trong các công trình vừa và trung bình. Tại khách sạn, trung tâm thương mại hoặc văn phòng lớn, deluge valve (van xả tràn) DN65 phối hợp với sprinkler để tạo mạng phun nước đồng đều. Trong các khu vực hành lang hoặc phòng kỹ thuật, van giúp bảo vệ an toàn cho thiết bị quan trọng.

Tại nhà kho chứa hàng hóa hoặc xưởng sản xuất, DN65 cung cấp lưu lượng lớn, dập cháy hiệu quả trên diện rộng. Trong công trình công cộng như nhà ga, rạp chiếu phim, trung tâm triển lãm, van góp phần bảo đảm an toàn cho đông người.

Ứng dụng khác là trong các cơ sở hạ tầng năng lượng, nơi cần phản ứng nhanh và mạnh mẽ khi có sự cố cháy. Nhờ lưu lượng lớn, DN65 đáp ứng tốt yêu cầu của những hệ thống này.

Lắp đặt và vận hành

Khi lắp đặt, van xả tràn AUT FIG12 DN65 phải được bố trí theo phương thẳng đứng. Kết nối mặt bích PN16 cần siết chặt đều để tránh rò rỉ. Chuông thủy lực phải đặt tại vị trí dễ nghe, van điện từ và công tắc áp suất nối dây chuẩn về trung tâm điều khiển.

Sau khi lắp đặt, hệ thống phải được thử áp lực và vận hành thử để kiểm tra độ kín và độ nhạy. Khi hệ thống đạt chuẩn, van mới được đưa vào sử dụng chính thức. Đây là bước quan trọng nhằm đảm bảo an toàn PCCC khi vận hành thực tế.

Trong quá trình sử dụng, bảo dưỡng định kỳ 6 tháng/lần là yêu cầu bắt buộc. Các kỹ sư phải kiểm tra màng diaphragm, van điện từ, công tắc áp suất, bộ lọc Y và chuông báo cháy. Nếu phát hiện sự cố, phải xử lý ngay lập tức. Nhờ bảo trì đúng cách, deluge valve (van xả tràn) DN65 luôn duy trì hiệu quả cao và độ tin cậy lâu dài.
