Giới thiệu DN25

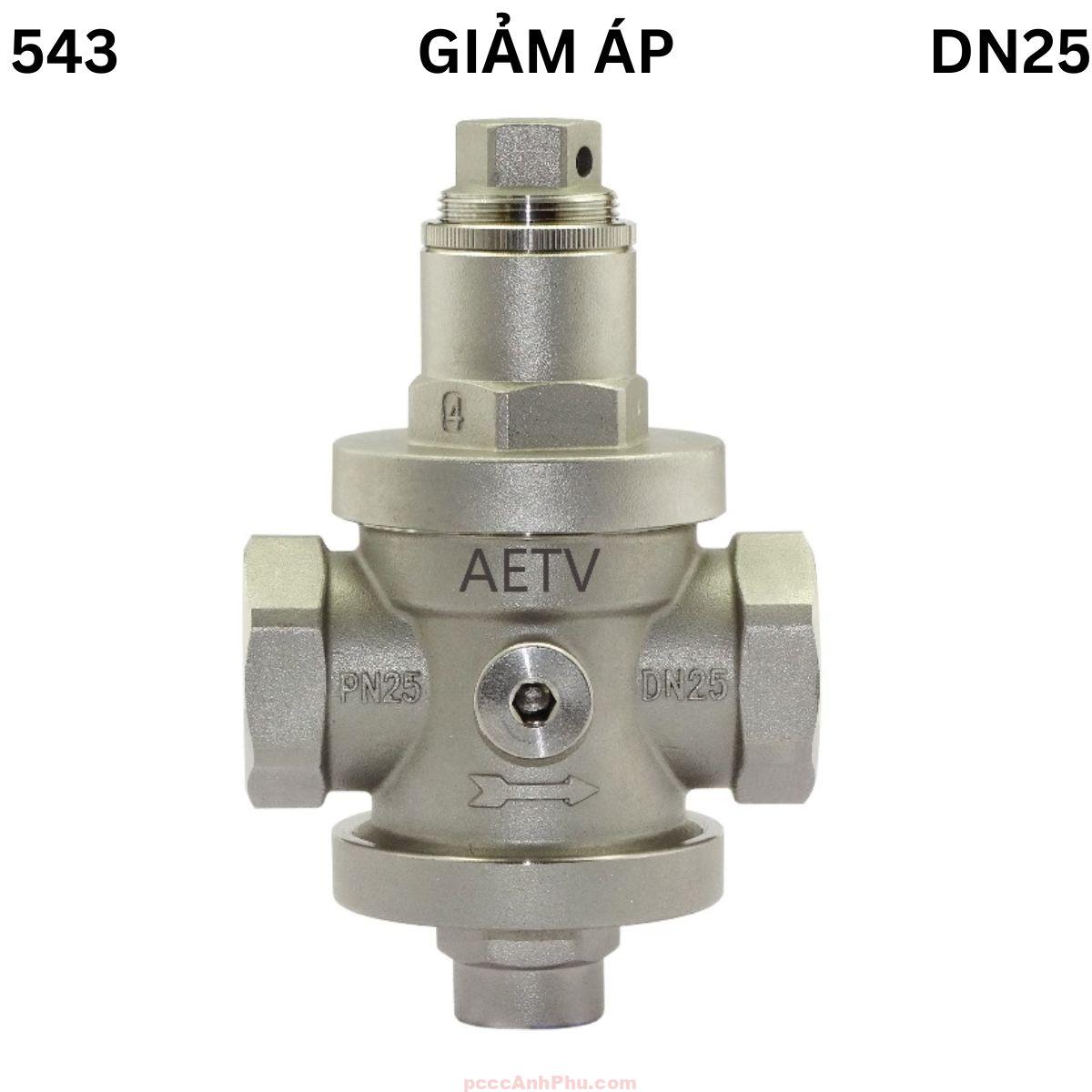

Van giảm áp AETV 543 DN25 là model ren 1 inch bằng inox cao cấp, thuộc dòng giảm áp mini đa dụng cho hệ thống nước sạch, khí nén và các ứng dụng kỹ thuật yêu cầu độ ổn định áp suất cao. Với vật liệu chế tạo từ inox SS304/SS316 toàn thân, DN25 chống ăn mòn vượt trội và có tuổi thọ dài hơn nhiều so với van đồng, van nhôm hay van gang khi phải làm việc trong môi trường có độ ẩm, khoáng, clo hoặc khí nén dầu nhẹ.
DN25 nằm trong nhóm kích thước quan trọng nhất của dòng AETV 543 nhờ lưu lượng lớn hơn DN20 nhưng vẫn giữ được độ gọn và độ ổn định của cơ cấu điều áp piston. Sản phẩm phù hợp với các toà nhà cao tầng, hệ thống cấp nước kỹ thuật, máy lọc nước công nghiệp, đường ống khí nén trung bình, máy móc tự động, các thiết bị đo lưu lượng và nhiều ứng dụng đòi hỏi áp suất đầu ra ổn định.
Với áp suất làm việc tối đa đạt 25 bar, DN25 đảm bảo hoạt động an toàn trong các tuyến nguồn có áp cao. Đây là yếu tố quan trọng với các hệ thống bơm tăng áp, máy nén khí, đường ống nước sạch áp lực lớn hoặc các module trong nhà máy cần van ổn định, không dao động áp. DN25 đặc biệt phù hợp cho công việc điều áp tuyến chính trước khi phân nhánh ra các thiết bị tiêu thụ.

Xem đầy đủ các sản phẩm: van giảm áp
Cấu tạo DN25
AETV 543 DN25 có cấu tạo toàn inox gồm phần thân đúc liền khối, cụm điều chỉnh ở phía trên với vít chỉnh, lò xo điều áp, piston inox và bộ quýnh làm kín bằng NBR/FKM/EPDM. Cấu tạo đơn giản nhưng tối ưu luồng chảy này cho phép DN25 hoạt động trơn tru, ít kẹt và có độ nhạy điều áp cao.
Bảng vật liệu chi tiết theo datasheet AETV 543:
| No. | Bộ phận | Vật liệu |
|---|---|---|
| 1 | Vít điều áp | SS304 / SS316 |
| 2 | Đai cố định | SS304 / SS316 |
| 3 | Lò xo | SS304 / 55CrSI |
| 4 | Nắp van | SS304 / SS316 |
| 5 | Piston / Plunger | SS304 / SS316 |
| 6 | O-ring | NBR / FKM / EPDM |
| 7 | Đai khóa | SS304 / SS316 |
| 8 | O-ring chính | NBR / FKM / EPDM |
| 9 | Lưới lọc Strainer | SS304 |
| 10 | Gasket | FKM / EPDM |
| 11 | Đĩa van Disc | SS304 / SS316 |
| 12 | Valve Seat | SS304 / SS316 |
| 13 | Thân van | SS304 / SS316 |
| 14 | Ty điều khiển | SS304 / SS316 |
Kích thước DN25 theo datasheet: L = 93 mm, H = 151 mm. Kích thước này phù hợp cho các hệ thống cần lưu lượng vừa, trong đó sự ổn định áp đầu ra quan trọng hơn tốc độ dòng.
Toàn bộ cấu trúc dựa trên vật liệu inox giúp DN25 chống rỉ, chống ăn mòn, không phát sinh cặn kim loại và duy trì độ kín tốt trong thời gian dài dù làm việc trong môi trường nước chứa khoáng.
Nguyên lý DN25
AETV 543 DN25 điều áp theo nguyên lý cân bằng lực giữa lò xo điều chỉnh và áp suất chất lỏng tác động ngược lên piston. Khi áp đầu ra thay đổi, piston sẽ tự động dịch chuyển để điều chỉnh khe mở của cửa van, giúp giữ áp suất ổn định theo mức người dùng đã cài đặt.
Khi áp đầu ra tăng cao, lực tác động lên piston làm cửa van thu nhỏ, giảm lưu lượng qua van. Khi áp đầu ra thấp, lò xo đẩy piston mở rộng cửa van để tăng lưu lượng và đưa áp suất trở lại đúng mức cài đặt.
P_in
│
▼
┌────────────┐
│ Cửa van │◄── Lò xo nén
└──────┬──────┘
│
▼
┌──────────┐
│ Piston │◄── Phản hồi P_out
└──────┬────┘
│
▼
P_out
Nhờ cơ chế điều áp tuyến tính, DN25 hầu như không tạo dao động áp và đáp ứng cực nhanh trước các thay đổi bất ngờ của lưu lượng. Điều này quan trọng trong các hệ thống cấp nước sạch và khí nén có thiết bị nhạy áp phía sau.
Bộ gioăng FKM/EPDM có khả năng chống hoá chất nhẹ, chống mài mòn và chịu nhiệt tốt, giúp DN25 hoạt động ổn định trong nhiều điều kiện phức tạp.
Ưu điểm DN25
Chống ăn mòn tuyệt đối. Vỏ và linh kiện inox SS304/SS316 giúp DN25 bền bỉ trong môi trường nước sạch và khí nén ẩm.
Áp tối đa 25 bar. DN25 chịu áp nguồn cao hơn nhiều loại van giảm áp mini thông thường.
Điều áp chính xác. Giữ áp ổn định trong các dải 0.4–1 bar, 1–5 bar hoặc 5–10 bar.
Piston inox độ ma sát thấp. Phản hồi nhanh, không rung, không giật áp.
Lắp đặt linh hoạt. Hoạt động ổn định ở mọi tư thế: đứng, ngang hoặc nghiêng.
Lưới lọc tích hợp. Strainer inox 304 giữ cặn nhỏ, bảo vệ piston khỏi kẹt hoặc mài mòn.
Độ bền cao. Không bị rỉ sét, không bị oxi hóa, phù hợp cho hệ thống hoạt động liên tục.
Bảo trì dễ dàng. Các bộ phận được thiết kế để tháo nhanh, gioăng thay dễ, không cần dụng cụ đặc biệt.
Ứng dụng DN25
DN25 thường được lắp trong hệ thống nước sạch, hệ thống máy lọc tổng, tuyến nước kỹ thuật và các thiết bị cần điều áp trước khi vào module xử lý.
Trong khí nén, DN25 điều áp cho hệ thống robot, máy đóng gói, máy định lượng và các thiết bị yêu cầu áp ổn định liên tục.
DN25 cũng được sử dụng trong module HVAC như điều áp nước lạnh hoặc nước hồi kỹ thuật.
Trong nhà máy thực phẩm – dược phẩm – đồ uống, DN25 phù hợp với các thiết bị rửa, máy nấu, máy pha chế và hệ thống CIP.
Lắp đặt & vận hành DN25
Bước 1: Chuẩn bị ren. Làm sạch ren, quấn băng tan PTFE 6–8 vòng để đảm bảo độ kín tuyệt đối.
Bước 2: Lắp đúng chiều. Hướng mũi tên trên thân van phải trùng với chiều dòng chảy.
Bước 3: Siết vừa lực. Không siết quá mạnh để tránh biến dạng ren inox.
Bước 4: Mở nguồn từ từ. Tránh mở van đột ngột để hạn chế sốc áp và bảo vệ piston.
Bước 5: Chỉnh áp. Vặn theo chiều kim đồng hồ để tăng áp đầu ra, vặn ngược để giảm áp.
Bảo trì định kỳ. Kiểm tra lưới lọc, gioăng và piston mỗi 6 tháng để giữ hiệu suất điều áp.
Lưu ý. Không sử dụng cho nước bẩn nặng vì dễ gây kẹt piston dù đã có lưới lọc tích hợp.
